NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-40 EJS9AC-MB-03G-02 变更了贴装基准的元件的元件框颜色 会发生变 化。 如果还存在需要变更贴装基准的元件 ，请反复 步骤 1 到步骤 5 的操作。 GC030104S-27C0 0
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-39
② 焊盘基准贴装元件和焊盘的关联设定
1.
贴装基准的变更
在
<
与元件关联
>
窗口上进行贴装基准的变更。
1
单击
[
与元件关联
]
。
将显示
<
与元件关联
>
窗口。
2
从
<
与元件关联
>
窗口上的元件选项列
表中选择需要变更贴装基准的元件。
所选择元件框的颜色会发生变化。
3
从
<
与元件关联
>
窗口菜单上选择
[
编辑
]
[
贴装基准的变更
]
[
贴装基准
(
焊
膏
->
焊接区
)]
。
将显示确认信息。
4
单击
[
确定
]
。
将显示信息窗口。
5
单击
[
确定
]
。
GC030101S-04C00
2
1
3-1055
3
3-1056
4
3-1057
5
NPM-DGS
GERBER
转换器
3.1
创建检查数据

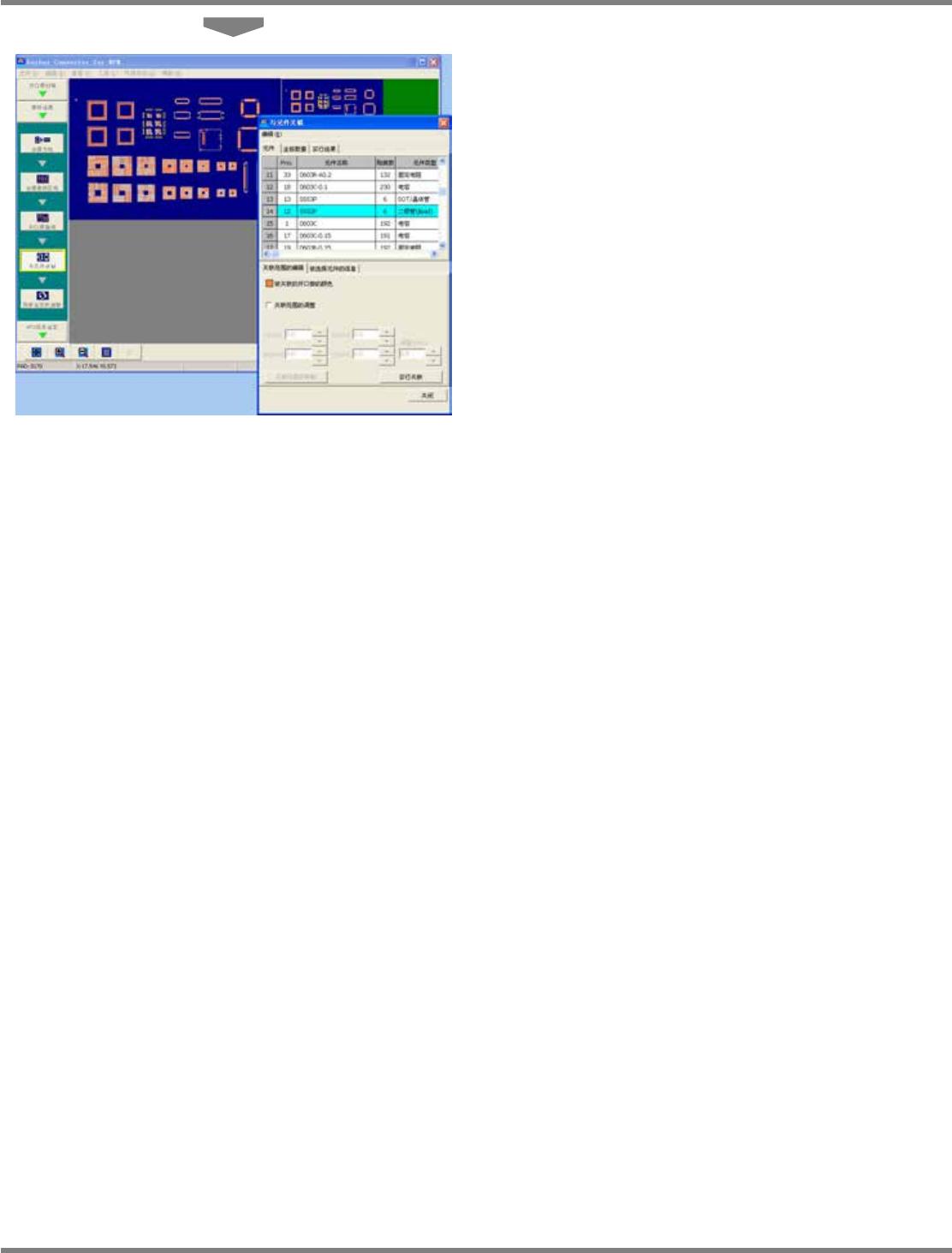

Page 3-40 EJS9AC-MB-03G-02
变更了贴装基准的元件的元件框颜色会发生变
化。
如果还存在需要变更贴装基准的元件，请反复
步骤
1
到步骤
5
的操作。
GC030104S-27C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-41
2.
编制焊接区形状
在
<
与元件联接
>
窗口上编制焊接区形状。
以元件单位来编制焊接区形状，根据所选择元件的品种，会显示凸型或引线型的输入画面。

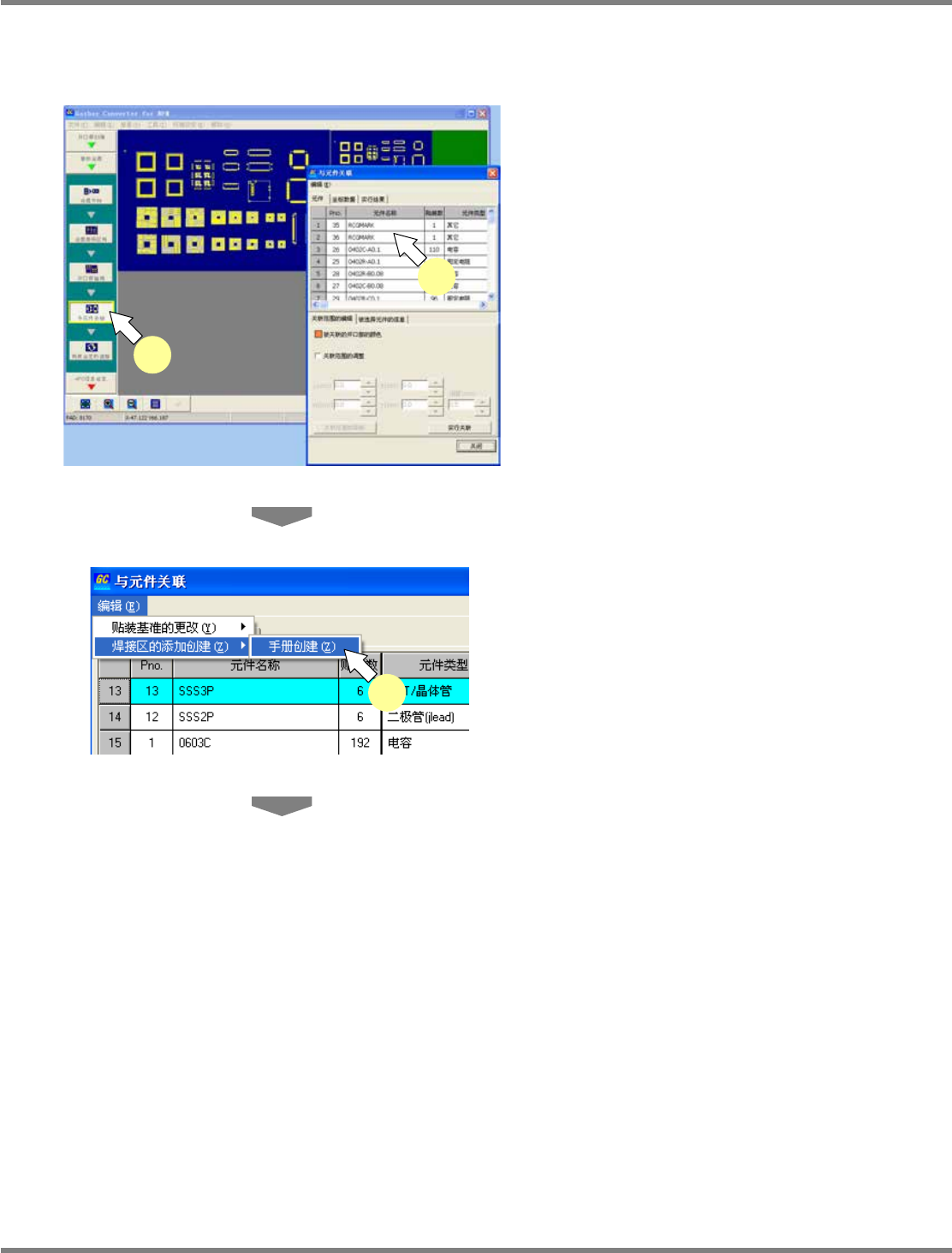

1
单击
[
与元件联接
]
。
将会显示
<
与元件联接
>
窗口。
2
从
<
与元件关联
>
窗口的元件选项列表
中选择需要变更贴装基准的元件。
所选择元件框的颜色会发生变化
(
初期设定
:
浅
蓝色
)
。
3
从
<
与元件关联
>
窗口的菜单中选择
[
编
辑
]
[
焊接区的添加创建
]
[
手册创
建
]
。
如果所选择元件的贴装基准为焊料，
[
焊接区的
添加创建
]
显示暗灰色而不能选择。
将显示
<
焊接区创建
>
画面。
GC030101S-04C00
2
1
3-1059
3
