NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-76 EJS9AC-MB-03G-02 ② 读取步骤 1 单击 [ 工具 ] [ 焊料检查库注册 ] [ 辉 度数据 ] 。 将显示 < 焊料检查辉度数据的程序库注册 > 画 面。 2 从程序库列表中选择需要读取的数据。 选择列表，即会显示其中的数据值。 3 单击 [ 读取 ] 。 将会显示确认信息，请单击 [ 是 ] 。 当选…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-75
2.
焊料检查辉度数据的注册
① 注册步骤
1
单击
[
工具
]
[
焊料检查库注册
]
[
辉
度数据
]
。
将显示
<
焊料检查辉度数据的程序库注册
>
画
面。
2
从检查数据列表中选择注册进程序库
的数据。
选择列表，即会显示其中的数据值。
3
单击
[
注册表
]
。
将会显示确认信息，请单击
[
是
]
。
4
完成注册后，单击
[
关闭
]
。
<
焊料检查辉度数据的程序库注册
>
画面按钮说明
按钮
说明
[
读取
]
将选择中的程序库列表的辉度值追加进检查数据的辉度值。
[
注册表
]
将选择中的检查数据列表的辉度值追加注册进程序库。
当在程序库上存在相同说明时，将会覆盖保存检查数据的值。
[
删除
]
删除所选择程序库列表的辉度值。
[
关闭
]
关闭
<
焊料检查辉度数据的程序库注册
>
画面。
GC030108S-03C01
1
GC030108S-04C01
2
4
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-76 EJS9AC-MB-03G-02
② 读取步骤
1
单击
[
工具
]
[
焊料检查库注册
]
[
辉
度数据
]
。
将显示
<
焊料检查辉度数据的程序库注册
>
画
面。
2
从程序库列表中选择需要读取的数据。
选择列表，即会显示其中的数据值。
3
单击
[
读取
]
。
将会显示确认信息，请单击
[
是
]
。
当选择了库列表与检查数据列表双方时，值不
同的项目会显示黄色。
在这个画面上，不能编辑焊料检查辉度数据。
(
关于焊料检查辉度数据的编辑，请参照
“3.1.8
编辑检查数据
2.
焊料检查辉度数据
”)
4
完成读取后，单击
[
关闭
]
。
表
2.
安装后所注册的程序库的初始值
(
焊料检查辉度数据
)
No.
说明
亮度
[1] [2]
1
Standard
90 255
创建检查数据时，将第
1
纪录
(Standard)
视为初始值而使用。
GC030108S-03C01
1
GC030108S-04C01
2
4
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-77

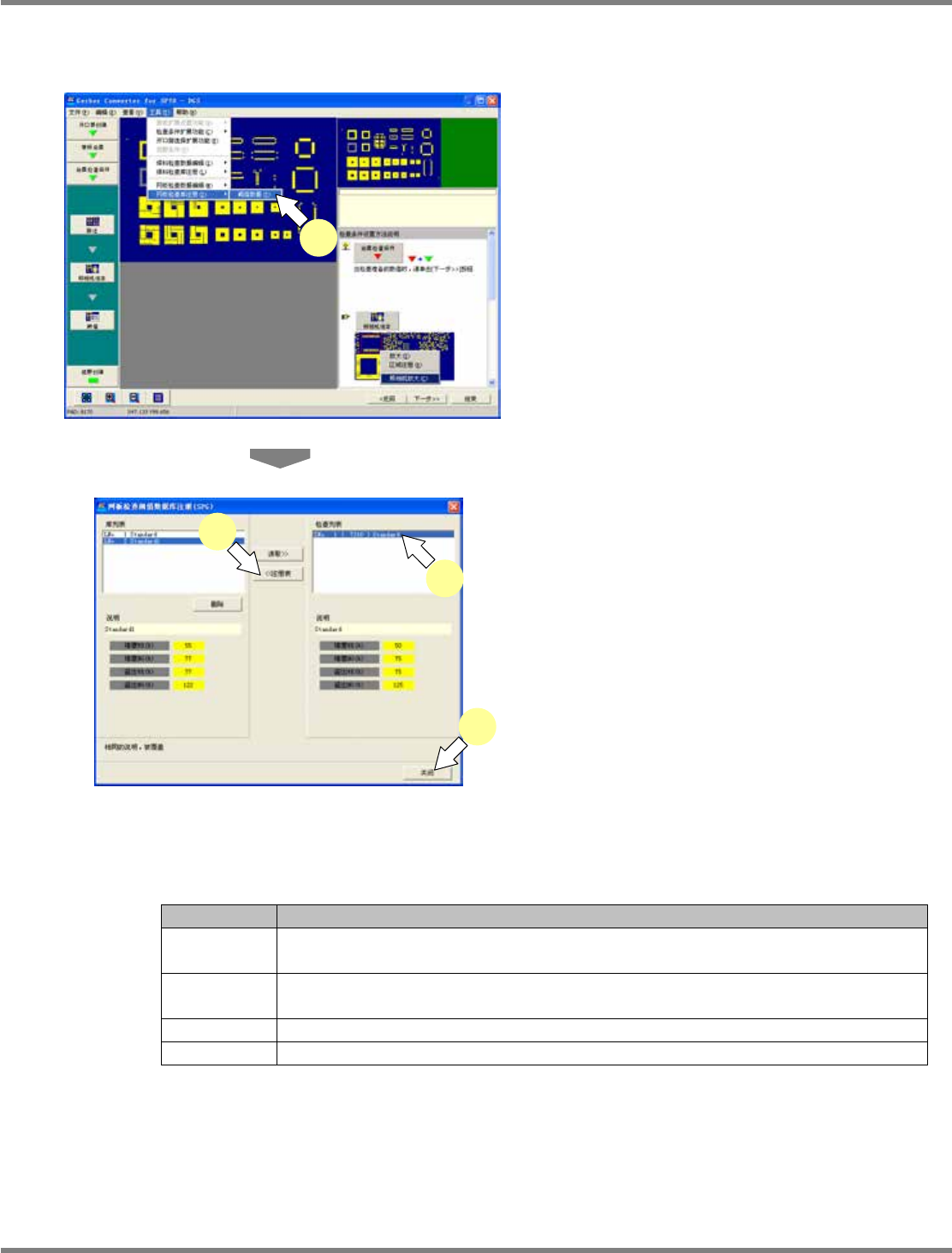

3.
网版检查阈值数据的注册
① 注册步骤
1
单击
[
工具
]
[
网版检查库注册
]
[
阈
值数据
]
。
将显示
<
网版检查阈值数据库注册
>
画面。
2
从检查数据列表中选择注册进程序库
的数据。
选择列表后，即会显示相应的数据值。
SP70
不会显示堵塞
WR
、堵塞
NG
。
3
单击
[
注册表
]
。
将显示确认信息，请单击
[
是
]
。
4
完成注册后，单击
[
关闭
]
。
<
网板检查阈值数据库注册
>
画面的按钮说明
按钮
说明
[
读取
]
将所选择库列表的阈值追加进检查数据的阈值。
当在检查数据侧存在相同说明时，将会覆盖保存库的值。
[
注册表
]
将所选择检查数据列表的阈值追加注册进库。
当在检查数据侧存在相同说明时，将会覆盖保存检查数据的值。
[
删除
]
删除所选择库列表的阈值。
[
关闭
]
关闭
<
网板检查阈值数据库注册
>
画面。
GC030108S-05C00
1
GC030108S-07C01
2
4
3
