NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-46 EJS9AC-MB-03G-02 3. 元件和焊接区形状的关联设定 通过联接焊接区基准贴装元件和手册 创建的焊接区， 能够创建焊接区检查数据。 联接设定与焊料基 准贴装元件和开口部的联接设定相同 。 贴装基准为焊料的元件与开口部相联 接，贴装基准为焊接区的元件与 焊接区相联接。 联接步骤，请参照 “ ① 焊料基准贴装元件和开口部的关 联设定 ” 。
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-45
B)
引线型焊接区创建画面的说明
在元件定义状态
(
角度为
0)
下进行输入。
在已贴装的全部相同元件
(
相同部品
)
上创建焊接区。
引线位置为对称时，勾选
‘
对称
’
，即能够通过一次的操作创建两边的焊接区。
引线型焊接区创建的设定项目
输入项目
说明
‘
焊接区形状
’
请选择焊接区的形状。
( ‘
圆形
’ / ‘
长方形
’ )
‘
宽度
’
请输入焊接区的宽度
(
图中的
W)
。
能够输入的范围为
: 0.01 mm
以上、
50.0 mm
以下。
‘
长度
’
请输入焊接区的长度
(
图中的
L)
。
能够输入的范围为
: 0.01 mm
以上、
50.0 mm
以下。
当焊接区的形状为圆形时，自动设定宽度值。
‘
个数
’
请输入一边焊接区的数量。
能够输入的范围为
: 1
以上、
255
以下。
‘
间距
’
请输入焊接区间的间距。
能够输入的范围为
:
宽度以上、
50.0 mm
以下。
‘
焊接区的位置
’
指定焊接区的位置。请在元件定义
(
角度为
0)
的状态下指定焊接区的位
置。
(‘
左侧
’ / ‘
右侧
’ / ‘
上侧
’ / ‘
下侧
’)
‘
对称
’
如果在对称的位置上存在引线，请在复选框内打勾。
能够通过一次的操作创建两边的焊接区。
‘
到元件中心的距离
Cx’
(
坐标原点在左下方
)
焊接区的位置在左右时，请输入长度的外侧尖端坐标。焊接区的位置
在上下时，请输入焊接区整体的中心坐标。
‘
到元件中心的距离
Cy’
(
坐标原点在左下方
)
焊接区的位置在上下时，请输入长度的外侧尖端坐标。焊接区的位置
在左右时，请输入焊接区整体的中心坐标。
‘
元件
’
、
‘
元件类型
’
、
‘
外形大小
’
是各个贴装元件的信息。在创建焊接区的画面上，这些项目显示为
灰色，并不能输入。
3-1061
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-46 EJS9AC-MB-03G-02
3.
元件和焊接区形状的关联设定
通过联接焊接区基准贴装元件和手册创建的焊接区，能够创建焊接区检查数据。联接设定与焊料基
准贴装元件和开口部的联接设定相同。
贴装基准为焊料的元件与开口部相联接，贴装基准为焊接区的元件与焊接区相联接。
联接步骤，请参照
“
①
焊料基准贴装元件和开口部的关联设定
”
。
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-47

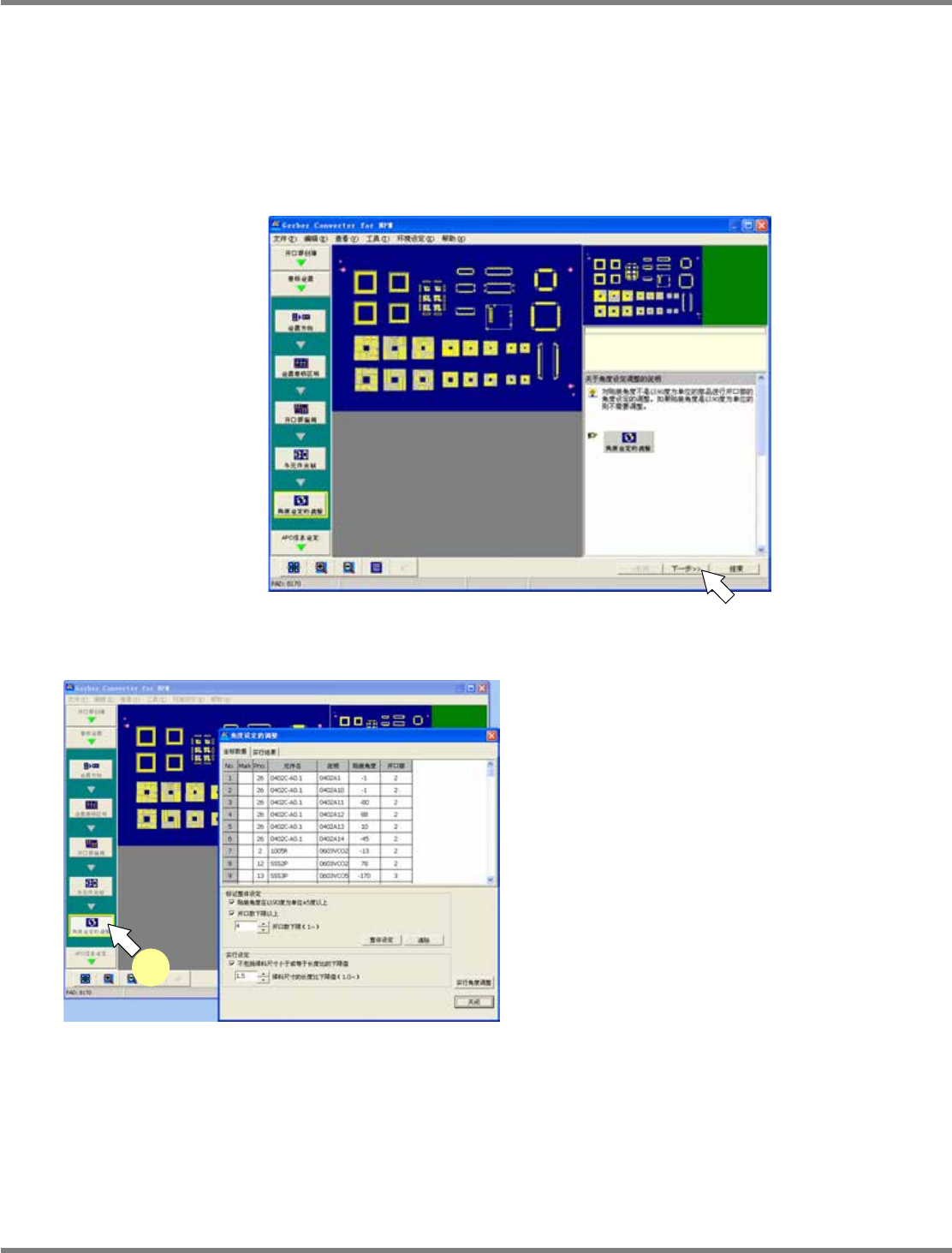

3.1.5
角度设定的调整
当对象机种为
NPM
时，需要进行此项操作。
对倾斜贴装元件的焊料检查部位编制倾斜的焊料数据。
这项操作以贴装角度非
90
度单位的元件为对象。当不存在对象元件时，无需进行调整。
无需进行调整时，请单击
[
下一步
]
。
1
单击
[
角度设定的调整
]
。
将显示
<
角度设定的调整
>
窗口。
与元件的链接结束后，将同样显示
<
角度设定的
调整
>
窗口。
当不存在不属于非
90
度单位的元件时，不显示
<
角度设定的调整
>
窗口。
GC030113S-01C00
GC030101S-16C00
1
