NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-53 2. 设定照相机倍率 在以多个照相机倍率创建检查视野时 ，设定本项目。 在以一个倍率创建检查视野时，无需 设定本项目。 1 单击 [ 照相机放大 ] 。 2 一边按住鼠标左侧一边围住进行设定 的开口领域。 围住领域后松开鼠标左侧， 即会显示弹出菜单。 弹出菜单 说明 ‘ 放大 ’ 放大显示围住的领域。 ‘ 区域注册 ’ …
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-52 EJS9AC-MB-03G-02
在弹出式菜单上选择
[
设置焊料检查跳过
]
，将 会
显示
<
焊料检查跳过设置
>
画面。另外，选择
[
设
置网版检查跳过
]
，即会显示
<
网版检查跳过设
置
>
画面。
设定画面 说明
‘
设置状态
’
显示跳过的设定状态。
( )
内的数字为开口部的数
量。
‘
选择区域
’
选择进行条件设定的领域内部
或外部。如果选择全部领域，则
全部的开口部都为对象。
‘
功能
’
选择对对象开口部进行跳过设
定还是解除设定。
3
确认设定领域与功能后，单击
[
执行
]
。
将显示确认信息。
4
单击
[
是
]
。
完成了跳过设定后，将变更跳过设定后的开口
部颜色并加以显示。
设定了跳过后的开口部，将不是暂时性而会固
定以指定颜色而显示。
需要变更颜色时，请通过
‘
查看
’
菜单的
‘
设定显示
颜色
’
来进行。
需要进行多个设定时，请反复上述步骤的
2.
～
4.
。
5
完成设定或解除后，请单击
[
关闭
]
。
GC030105S-03C00
3
GC030105S-04C00
4
GC030105S-05C00
5
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-53
2.
设定照相机倍率
在以多个照相机倍率创建检查视野时，设定本项目。
在以一个倍率创建检查视野时，无需设定本项目。
1
单击
[
照相机放大
]
。
2
一边按住鼠标左侧一边围住进行设定
的开口领域。
围住领域后松开鼠标左侧，即会显示弹出菜单。
弹出菜单
说明
‘
放大
’
放大显示围住的领域。
‘
区域注册
’
将围住的领域注册进列表。
(
在一次性设定多个领域时，
使用本功能。
)
‘
照相机放大
’
将显示
<
照相机放大设置
>
画
面。
在弹出菜单上选择
[
照相机倍率
]
，即会显示
<
照
相机放大设置
>
画面。
设定画面
说明
‘
设置状态
’
显示照相机倍率的设定状态。
( )
内的数字为开口部数
量。
单击列表，即会以不同颜色显
示设定倍率后的开口部。
‘
选择区域
’
选择进行条件设定的领域内
部或外部。如果选择全部领
域，则全部的开口部都为对
象。
‘
功能
’
选择对对象开口部进行照相
机倍率的设定还是解除。
‘
照相机放大
’
在
‘
功能
’
项目下选择了
“
设定
”
时，可选择照相机倍率。
3
确认
‘
选择区域
’
、
‘
功能
’
、
‘
照相机放大
’
后，单击
[
执行
]
。
GC030105S-06C01
1
2
GC030105S-07C00
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-54 EJS9AC-MB-03G-02

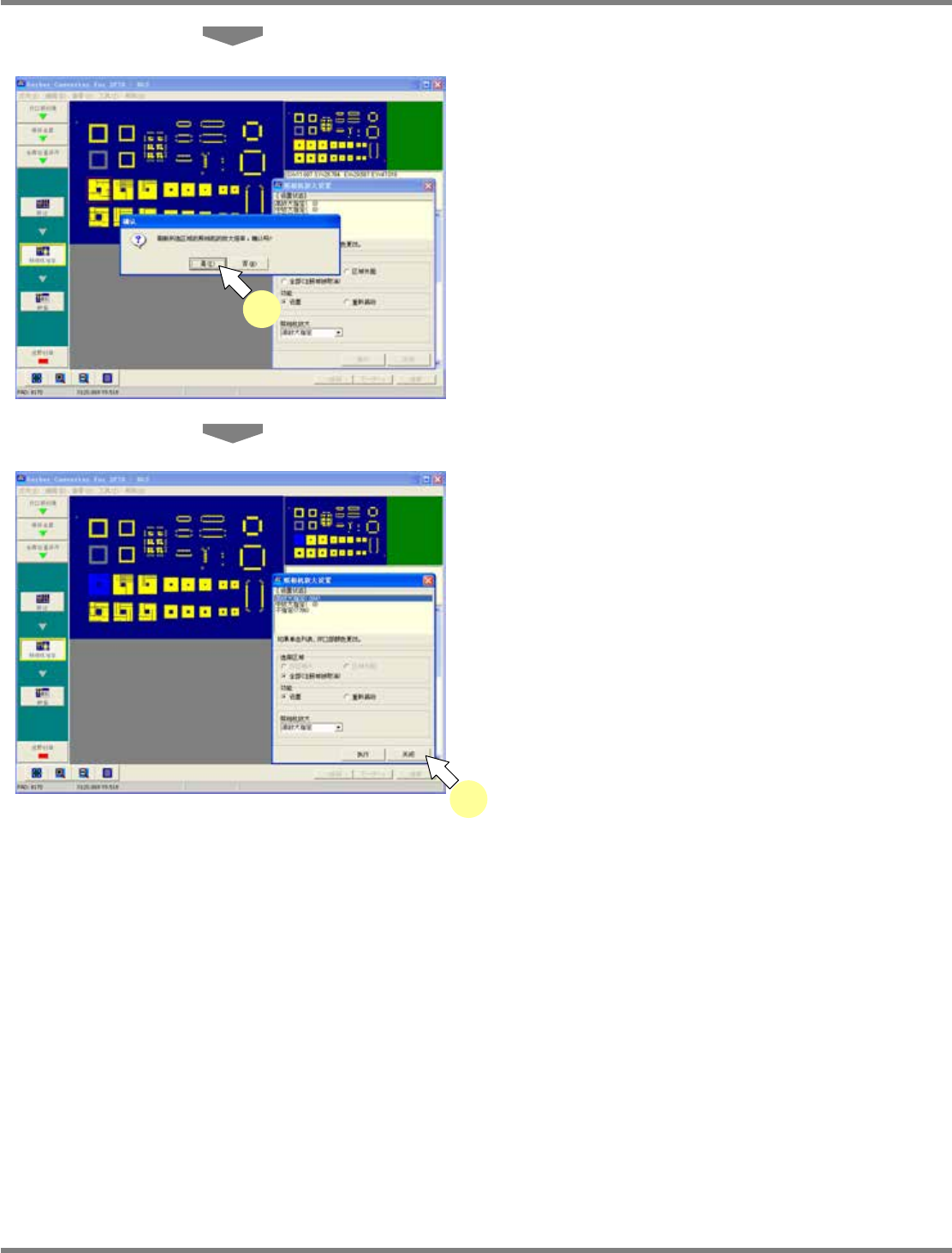

将显示确认信息。
4
单击
[
是
]
。
完成照相机倍率的设定后，将变更所设定的开
口部颜色并加以显示。
需要进行多个设定时，请反复上述步骤的
2.
～
4.
。
5
完成设定或解除后，请单击
[
关闭
]
。
GC030105S-09C00
5
GC030105S-08C00
4
