NPM-DGS GERBER 转换器 3.3 设定焊料判定数据 Page 3-108 EJS9AC-MB-03G-02 主库 在这里，能够从主库中读取新的辨别 数据。 选择 [ 焊料辨别数据 ] ，将会显示 < 主库 ( 焊料辨别数据 )> 窗口。 1 从列表中选择需要读取的辨别数据后， 单击 [ 应用 ] 。 将显示确认信息。 2 单击 [ 是 ] 。 3-3009 3-3011 2 3-3010 1 1
NPM-DGS
GERBER
转换器
3.3
设定焊料判定数据
EJS9AC-MB-03G-02 Page 3-107

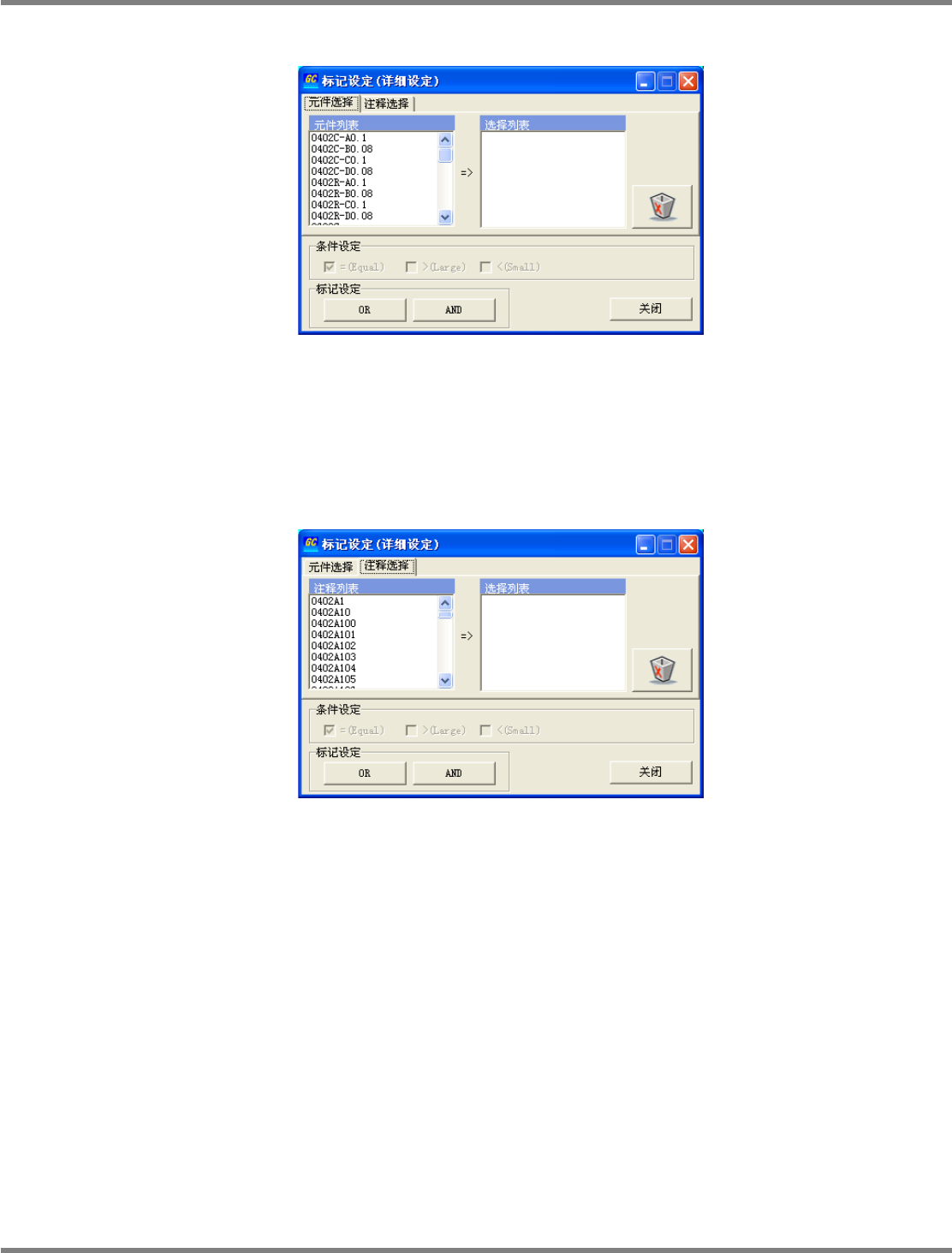

项目选择选项
<
元件选择
>
选项
作为标记设定条件，可以选择元件。
请使用鼠标的拖放功能，从画面左侧的列表中，将设定标记的对象元件移动到右侧的列表
中。
<
注释选择
>
选项
作为设定标记的条件，可以选择注释。
请使用鼠标的拖放功能，从画面左侧的列表中，将设定标记的对象移动到右侧的列表中。
3-3007
3-3008
NPM-DGS
GERBER
转换器
3.3
设定焊料判定数据
Page 3-108 EJS9AC-MB-03G-02

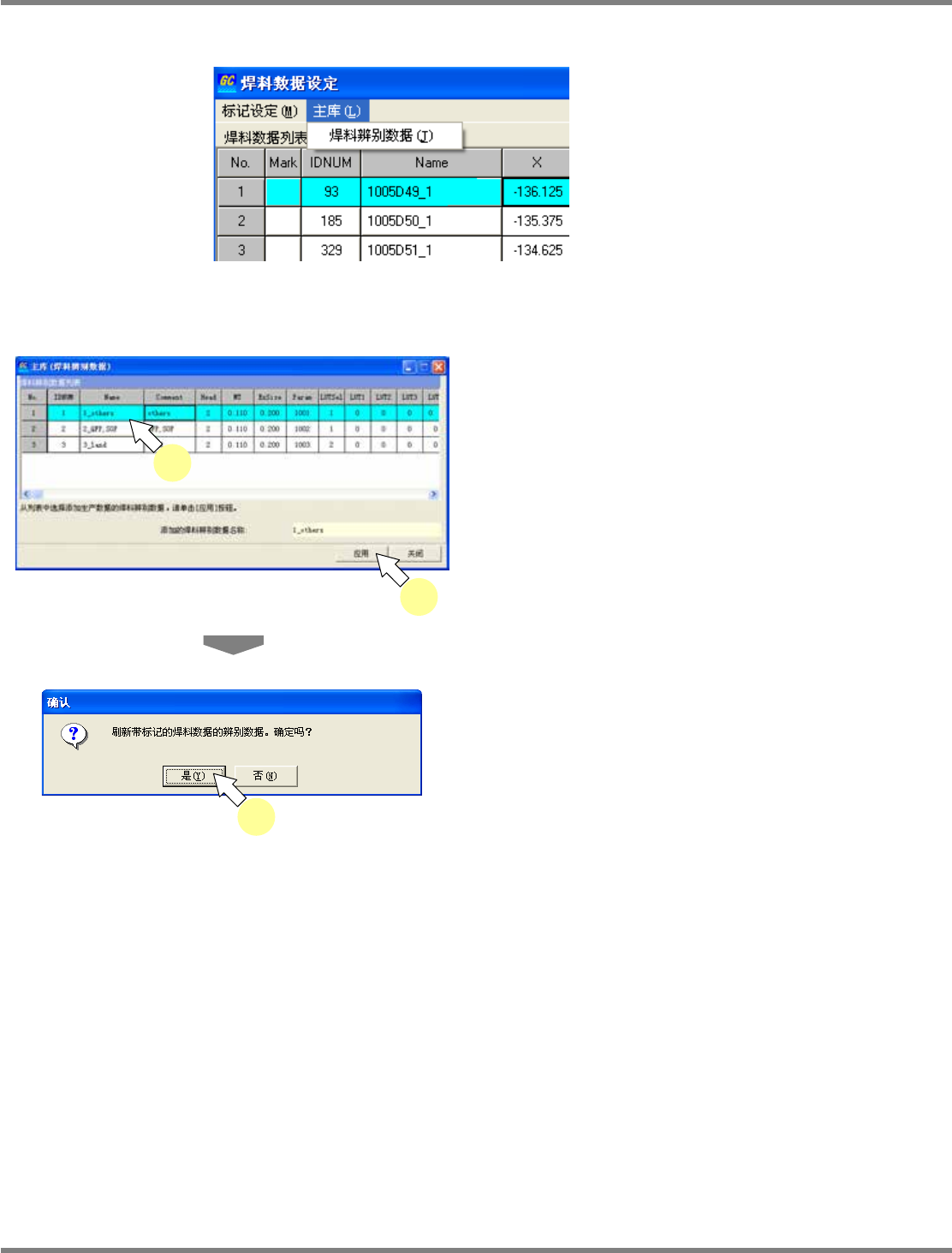

主库
在这里，能够从主库中读取新的辨别数据。
选择
[
焊料辨别数据
]
，将会显示
<
主库
(
焊料辨别数据
)>
窗口。
1
从列表中选择需要读取的辨别数据后，
单击
[
应用
]
。
将显示确认信息。
2
单击
[
是
]
。
3-3009
3-3011
2
3-3010
1
1
NPM-DGS
GERBER
转换器
3.4
与无法收容进
1
视野元件相关联的焊料数据的删除设定
EJS9AC-MB-03G-02 Page 3-109
3.4
与无法收容进
1
视野元件相关联的焊料数据的删除设定
当对象机种为
NPM
时。
在
NPM
的印刷后的焊料检查功能下，不能检查无法收容进
1
视野的元件。
因此，针对无法收容进
1
视野的元件，需要删除与其相关联的焊料数据。
在这里，对选择检查头的视野尺寸后，删除与无法收容进视野内元件相关联的焊料数据的设定步骤
进行说明。
3.4.1
设定删除条件
1
从菜单栏中选择
[
环境设定
]
[
检查头
]
[
检查头的选择
]
。
在这个菜单下，如果系统上的删除焊料数据的
功能为
OFF
，这个项目将不会显示在菜单栏上。
使功能转为有效的方法，请咨询敝公司的售后
服务部门。
将显示
<
检查头的选择
>
窗口。
2
进行各个设定后，单击
[
关闭
]
。
将显示
<
焊料数据设定
>
窗口。
检查头选择窗口的设定项目
设定项目
说明
‘
焊料数据删除功能
’
请选择功能的
‘
有效
’ / ‘
无效
’
。
在这里，即使设定了功能无效，仍会在菜单栏持续显示
[
检查头的选择
]
项目。
‘
检查头的种类
’
请从
9μm
和
18μm
中选择像素比率。
‘
焊料数据删除时显示信
息
’
ON :
在每次删除焊料数据，显示信息
(
如下述
)
。
OFF :
在删除焊料数据时，不显示信息。
显示信息
:
“
存在超出了检查对象尺寸的元件。不执行这个元件的检查。
”
3-4001
1
3-4002
2
