NPM-DGS GERBER 转换器 3.2 创建 APC 数据 EJS9AC-MB-03G-02 Page 3-101 整体设定 针对标注了标记的贴装点，可以对其 一次性设定数据。 选择 [ 带标记元件 ] ，将会显示 < 整体设定 ( 带标记元件 )> 窗口。 关于能够设定的项目、 以及设定内容，请参照前面的 “APC 贴装点单位设定画面的说明 ■ 设定项目面板 ” 。 设定项目后单击 [ 应用 ] ，即会将输入项目…
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
Page 3-100 EJS9AC-MB-03G-02
<

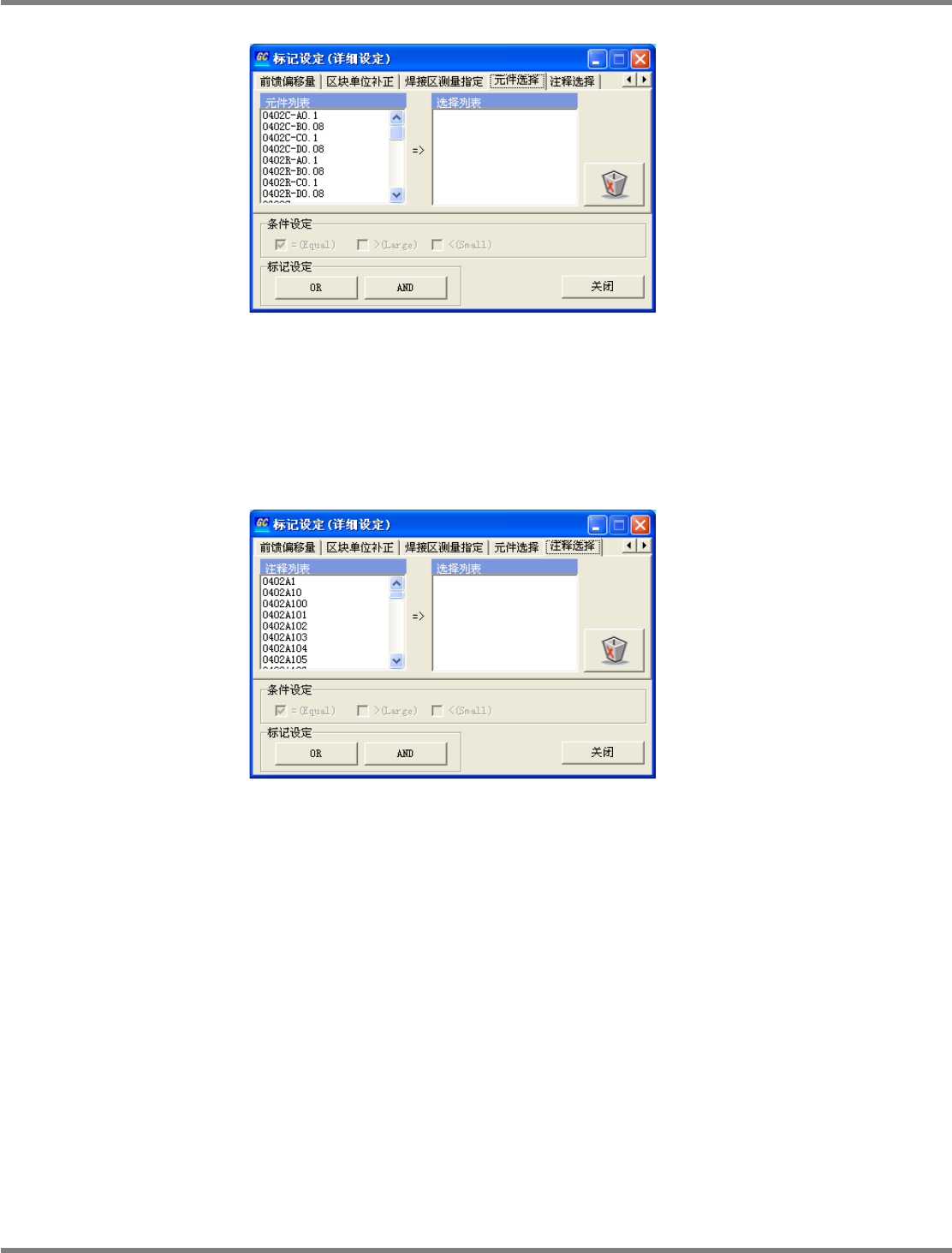

元件选择
>
选项
作为标记设定条件，可以选择元件。
请使用鼠标的拖放功能，从画面左侧的列表中，将设定标记的对象元件移动到右侧的列表
中。
因为不存在数值的设定，条件设定面板以暗灰色显示，并不能进行设定。
<
注释选择
>
选项
作为设定标记的条件，可以选择注释。
请使用鼠标的拖放功能，从画面左侧的列表中，将设定标记的对象移动到右侧的列表中。
因为不存在数值的设定，条件设定面板以暗灰色显示，并不能进行设定。
3-2018
3-2019
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
EJS9AC-MB-03G-02 Page 3-101

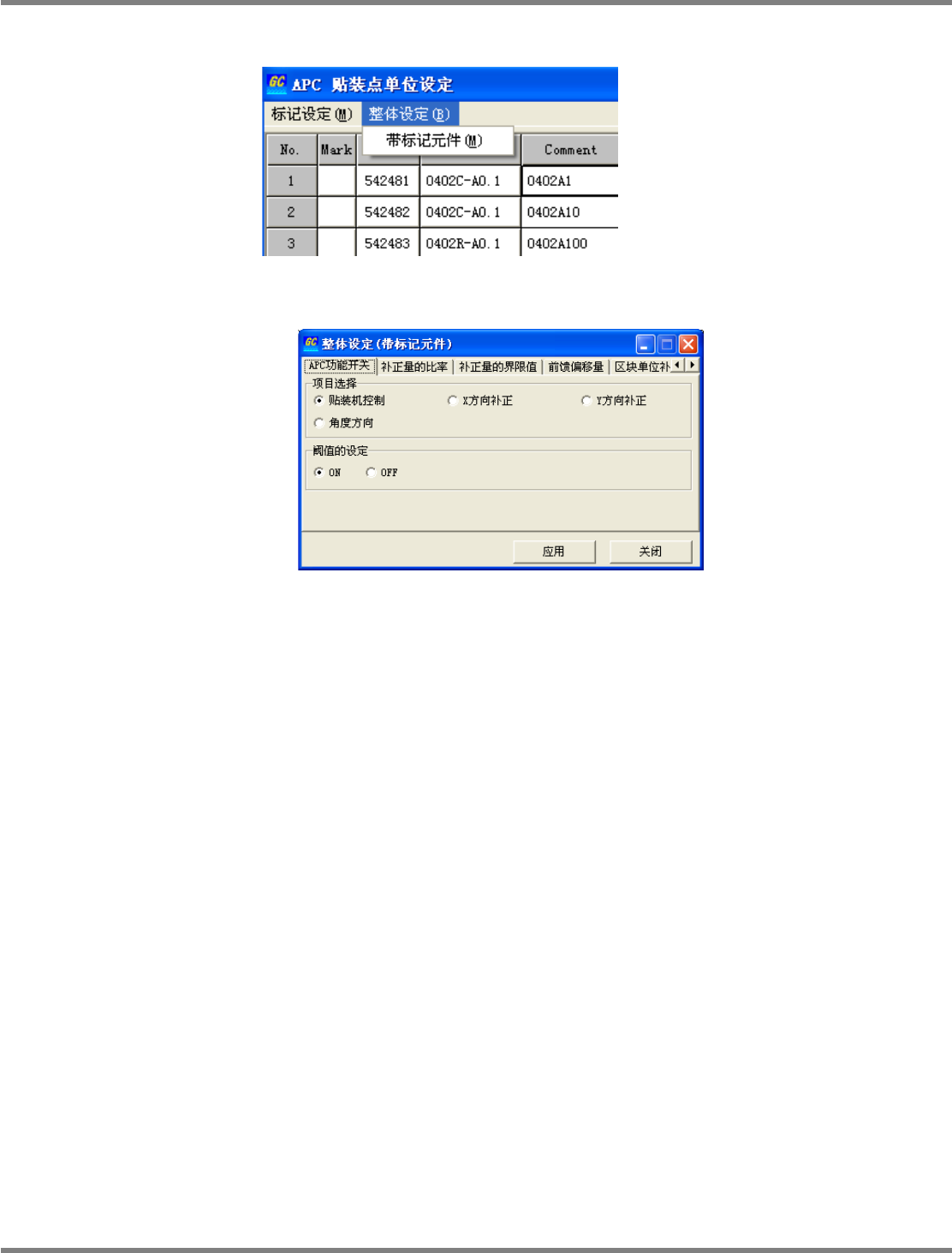

整体设定
针对标注了标记的贴装点，可以对其一次性设定数据。
选择
[
带标记元件
]
，将会显示
<
整体设定
(
带标记元件
)>
窗口。
关于能够设定的项目、以及设定内容，请参照前面的
“APC
贴装点单位设定画面的说明
■
设定项目面板
”
。
设定项目后单击
[
应用
]
，即会将输入项目反映进贴装数据。
3-2020
3-2021
NPM-DGS
GERBER
转换器
3.3
设定焊料判定数据
Page 3-102 EJS9AC-MB-03G-02
3.3
设定焊料判定数据
当对象机种为
NPM
时。
在这里，针对迄今为止所创建的数据来设定焊料判定数据。
初期启动时，已在焊料数据中设定了主程序库的焊料判定数据。

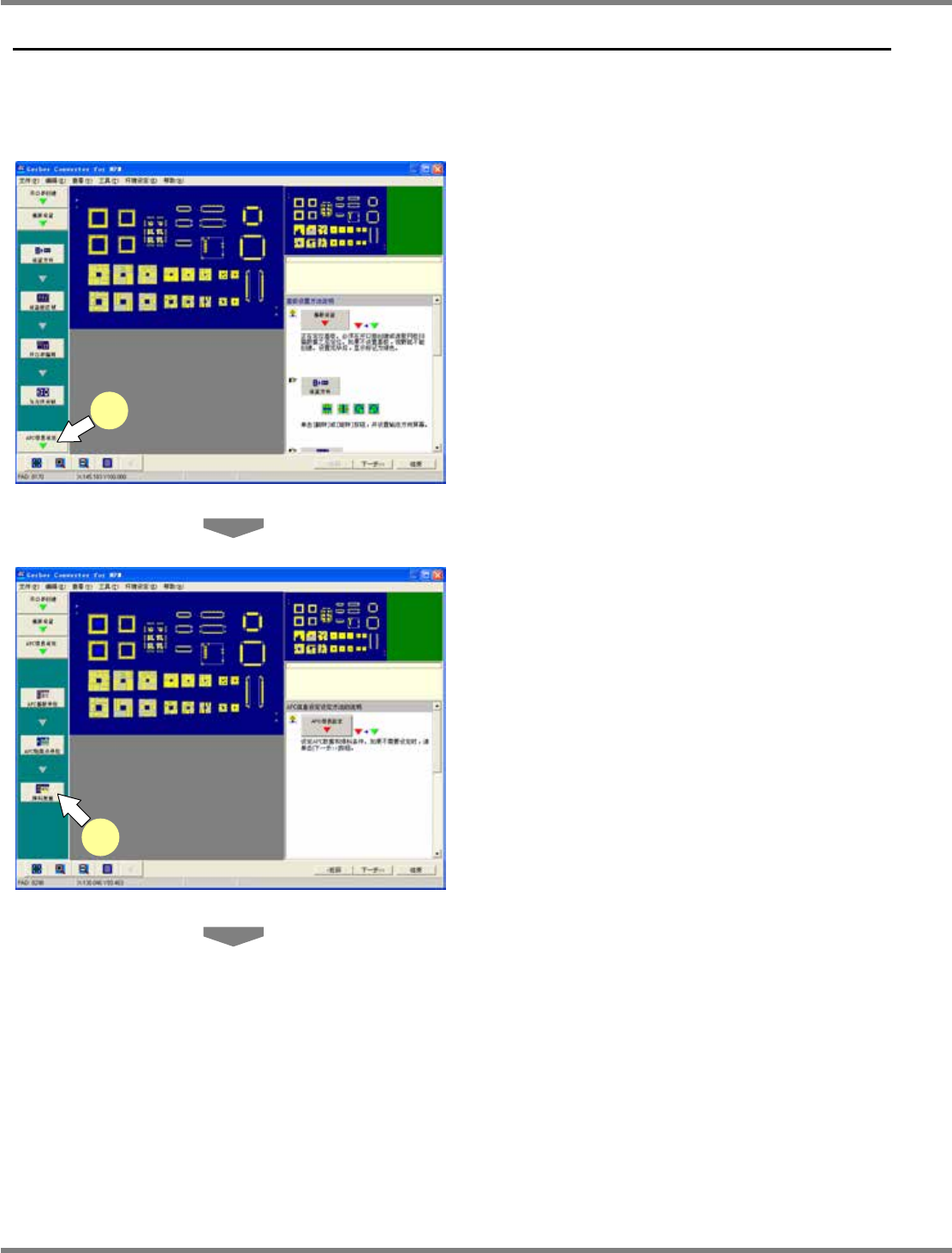

1
单击
[APC
信息设定
]
。
将显示
<APC
信息设定
>
画面。
2
单击
[
焊料数据
]
。
将会显示
<
焊料数据设定
>
窗口。
GC030201S-01C00
1
3-2002
2
