NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-50 EJS9AC-MB-03G-02 2. 实行结果标签的列表 Pno. ： 分配给 GERBER 转换器显示物 ( 元件 ) 的编号 元件名 ： 贴装的元件名 说明 ： 坐标数据的注释 信息 取消角度调整的信息 在列表上选择坐标数据后，将在画面 的相应部位上显示十字光标。 GC030113S-07C0 0 GC030113S-08C0 0 通过一览表选择坐标数…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-49
<
与元件的链接
>
窗口的显示内容
1.
坐标数据标签的列表
Mark
：
选择状态
(
:
选择、空白
:
非选择
)
Pno.
：
分配给
GERBER
转换器显示物
(
元件
)
的编号
元件名
：
贴装的元件名
说明
：
坐标数据的注释
贴装角度
：
贴装元件的贴装角度
开口数
：
链接的开口部数量
在列表上选择坐标数据后，将在画面的相应部位上显示十字光标。
GC030113S-05C00
GC030113S-06C00
通过一览表选择坐标数据
在画面的相应部位上，显示十字光标
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-50 EJS9AC-MB-03G-02

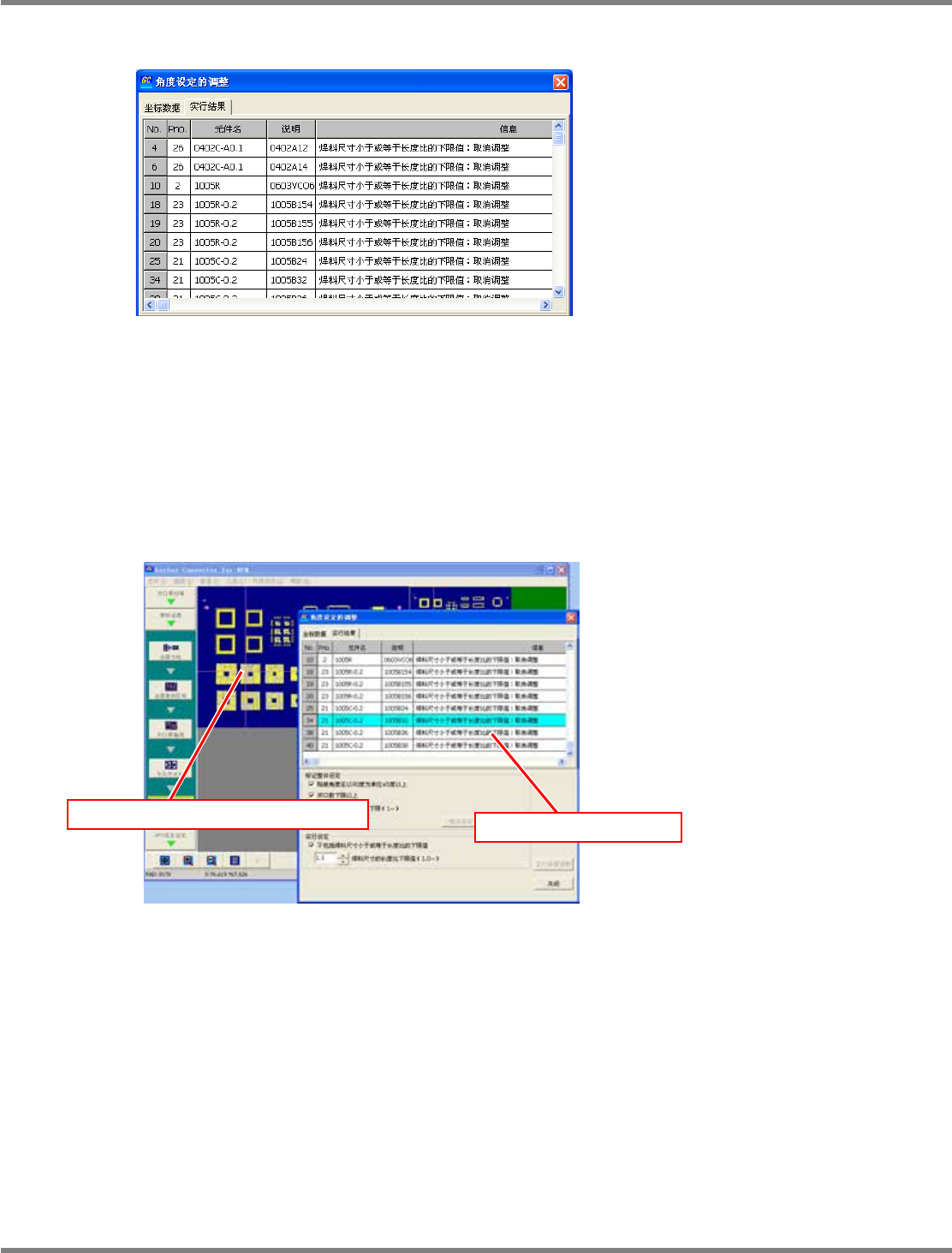

2.
实行结果标签的列表
Pno.
：
分配给
GERBER
转换器显示物
(
元件
)
的编号
元件名
：
贴装的元件名
说明
：
坐标数据的注释
信息
取消角度调整的信息
在列表上选择坐标数据后，将在画面的相应部位上显示十字光标。
GC030113S-07C00
GC030113S-08C00
通过一览表选择坐标数据
在画面的相应部位上，显示十字光标
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-51

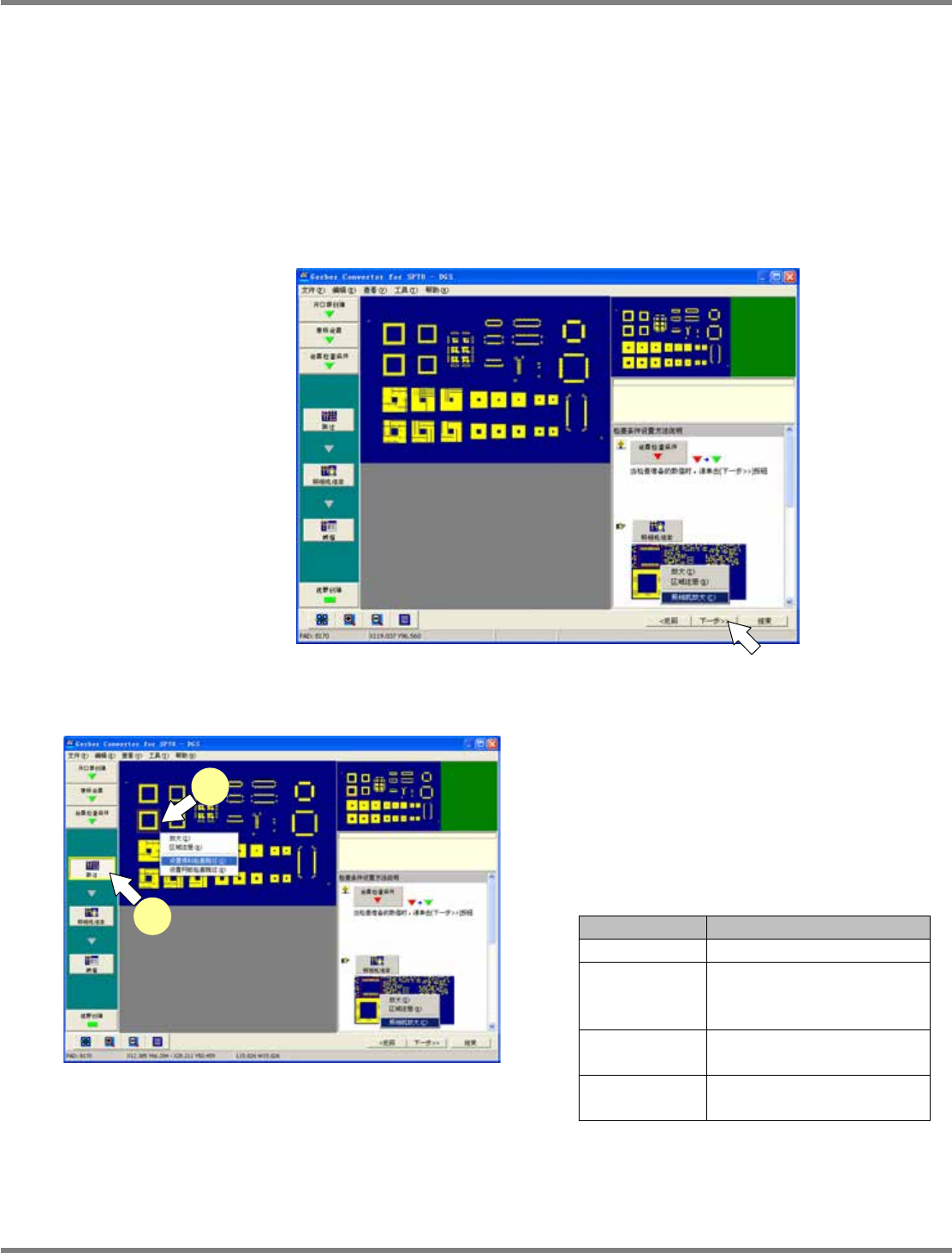

3.1.6
设定检查条件
只限对象机种为
SP
时。
可通过在检查条件设定菜单下的三个项目来以开口部单位设定检查条件。
1.
注册跳过检查的开口部。
2.
设定照相机倍率。
3.
设定检查阈值。
当不存在可以开口部单位进行设定或变更的条件时，请单击
[
下一步
]
。
1.
注册跳过检查的开口部
1
单击
[
跳过
]
。
2
一边按住鼠标左侧一边围住跳过检查
的开口部。
围住领域后松开鼠标左侧，即会显示弹出菜单。
弹出菜单
说明
‘
放大
’
放大显示围住的领域。
‘
区域注册
’
将围住的领域注册进列表。
(
在一次性设定多个领域时，
使用本功能。
)
‘
设置焊料检查
跳过
’
显示跳过焊料检查的设定
画面。
‘
设置网版检查
跳过
’
显示跳过网版检查的设定
画面。
GC030105S-01C01
GC030105S-02C01
1
2
