NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-59 2. 视野路径的显示 显示视野与视野路径。 1 单击 [ 视野创建 ] 。 2 单击画面左下的 ( 视野显示 ) 。 当即已显示了视野框时，无需这项操 作。 将在画面上显示全部的视野框。在视 野列表下 方显示总视野数量。 3 从 [ 焊料种类选择 ] 的显示中选择检查种 类后，从 [ 视野列表 ] 中选择显示照相机 …
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-58 EJS9AC-MB-03G-02
5
确认视野后，单击
[
结束
]
。
将显示确认结束的信息。
确认按钮
说明
[
是
]
保存所创建的检查数据后，返
回到
SP
编辑器。
[
否
]
废弃所编辑的全部内容后，返
回到
SP
编辑器。
[
取消
]
关闭
<
确认
>
画面。
6
单击
[
是
]
。
返回到
SP
编辑器。
7
单击
[
退出
]
。
保存所创建的检查数据后，返回到
PPD
管理员
画面。
GC030106S-04C01
5
6
GC020301S-04C00
7
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-59
2.
视野路径的显示
显示视野与视野路径。
1
单击
[
视野创建
]
。
2
单击画面左下的
(
视野显示
)
。
当即已显示了视野框时，无需这项操作。
将在画面上显示全部的视野框。在视野列表下
方显示总视野数量。
3
从
[
焊料种类选择
]
的显示中选择检查种
类后，从
[
视野列表
]
中选择显示照相机
的倍率。
[
焊料种类选择
]
只在焊料检查以及网版检查有
效时显示。
将在画面上显示所选择的检查种类、照相机倍
率的视野以及路径。
4
单击画面左下的
(
视野显示
)
。
重新显示没有视野框的画面。
GC030106S-07C01
4
GC030106S-05C01
1
2
GC030106S-06C01
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-60 EJS9AC-MB-03G-02
3.
编辑视野
可通过手动操作，变更视野路线，以及设定或解除视野。
① 编辑画面的显示

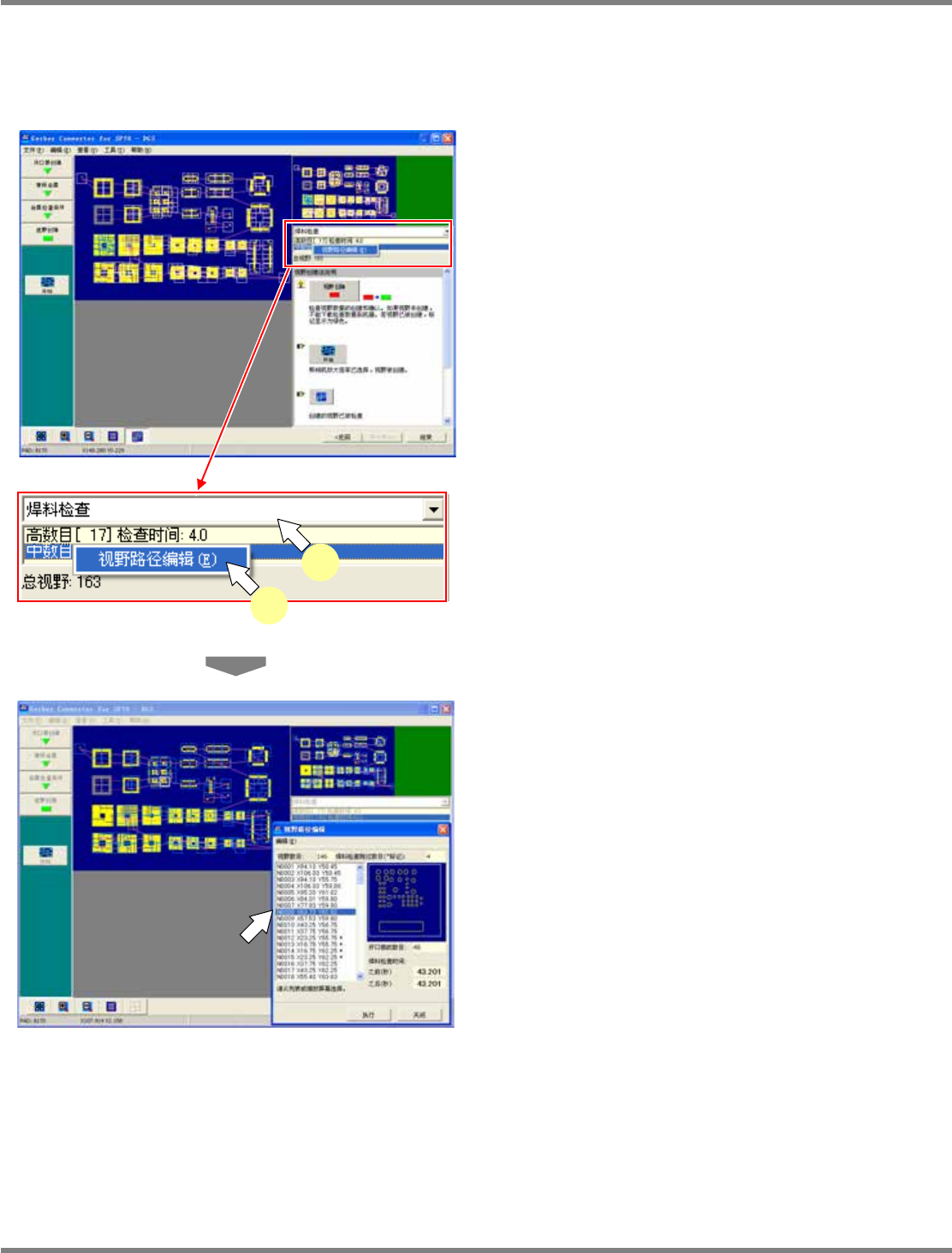

1
从
[
焊料种类选择
]
中选择显示的检查种
类后，再从
[
视野列表
]
中选择显示的照
相机倍率。
将显示弹出菜单。
2
单击
[
视野路径编辑
]
。
将显示
<
视野路径编辑
>
画面。
单击列表，即会显示包含在视野内的开口部。
在放大画面上，将会变更所选择的视野颜色后
显示。
在放大画面上单击视野，该视野列表即会转为
选择状态，并显示包含在视野内的开口部。
使用
Shift
键与
Ctrl
键，可选择多个视野。
GC030106S-11C01
GC030106S-09C01
GC030106S-10C01
1
2
