1.1 GERBER
转换器的概要
Page 1-2 EJS9AC-MB-01G-02
1.1 GERBER
转换器的概要
GERBER
转换器
( Gerber Converter )
是通过金属网板用
GERBER
数据编制印刷后检查用数据的
系统。
同时，拥有创建
APC ( Advanced Process Control )
数据用信息的功能，在通过
APC
前馈功能进
行贴装控制之际，可以创建编制数据。
NPM
用
编制印刷后焊料检查数据的同时，拥有编制
APC ( Advanced Process Control )
数据用设定信息
的功能，在通过
APC
前馈功能进行贴装机控制之际，辅佐数据编制。
GERBER
转换器通过
NPM-DGS
的
PCB
编辑器启动。
① 编制焊料检查数据
从
GERBER
数据和
APERTURE
数据编制焊料检查用数据。
需要
GERBER
数据和
APERTURE
数据的指定、基板领域的设定、焊料和开口部位的定位、贴装
元件和开口部的连接设定。
能够创建焊接区，以及连接设定所创建的焊接区和元件。
针对非
90
度单位的贴装元件，还可进行角度设定的调整。
② 创建
APC
数据
在创建
APC
数据之际，创建设定信息。能够以基板、贴装点为单位来设定前馈给贴装机的信息。
③ 创建焊料判定数据
将焊料判定用数据与焊料检查数据相链接。在初期启动之际，将会被链接到网版程序库的判定数据。
④ 删除与不能收容进
1
视野的元件相联接的焊料数据
在印刷后的焊料数据检查功能中，存在不能检查不能收容进
1
视野元件这一限制，因此需要删除
与视野外元件相关联设定的数据。这是删除焊料数据的设定，并实际删除数据的功能。
SP
用
对印刷后的检查数据进行编制与管理。
对象机种为
SP70/SPD/SPG
。在本手册中，只对
“SP”
加以记载。
① 编制检查数据
通过
GERBER
数据和
APERTURE
数据编制焊料检查用数据与网板检查用数据。
需要指定
GERBER
数据和
APERTURE
数据、设定基板领域、编制视野。
GERBER
转换器通过
NPM-DGS
的
SP
编辑器启动。
NPM-DGS
GERBER
转换器
EJS9AC-MB-02G-03 Page 2-1
2.
基本操作
在本章中，对标准画面的构成，以及在使用各种功能时之际所需的作业流程进行说明。
同时，对作业时所需的
GERBER
转换器的启动和结束也加以说明。
NPM-DGS
GERBER
转换器
2.1
画面构成
Page 2-2 EJS9AC-MB-02G-03
2.1
画面构成

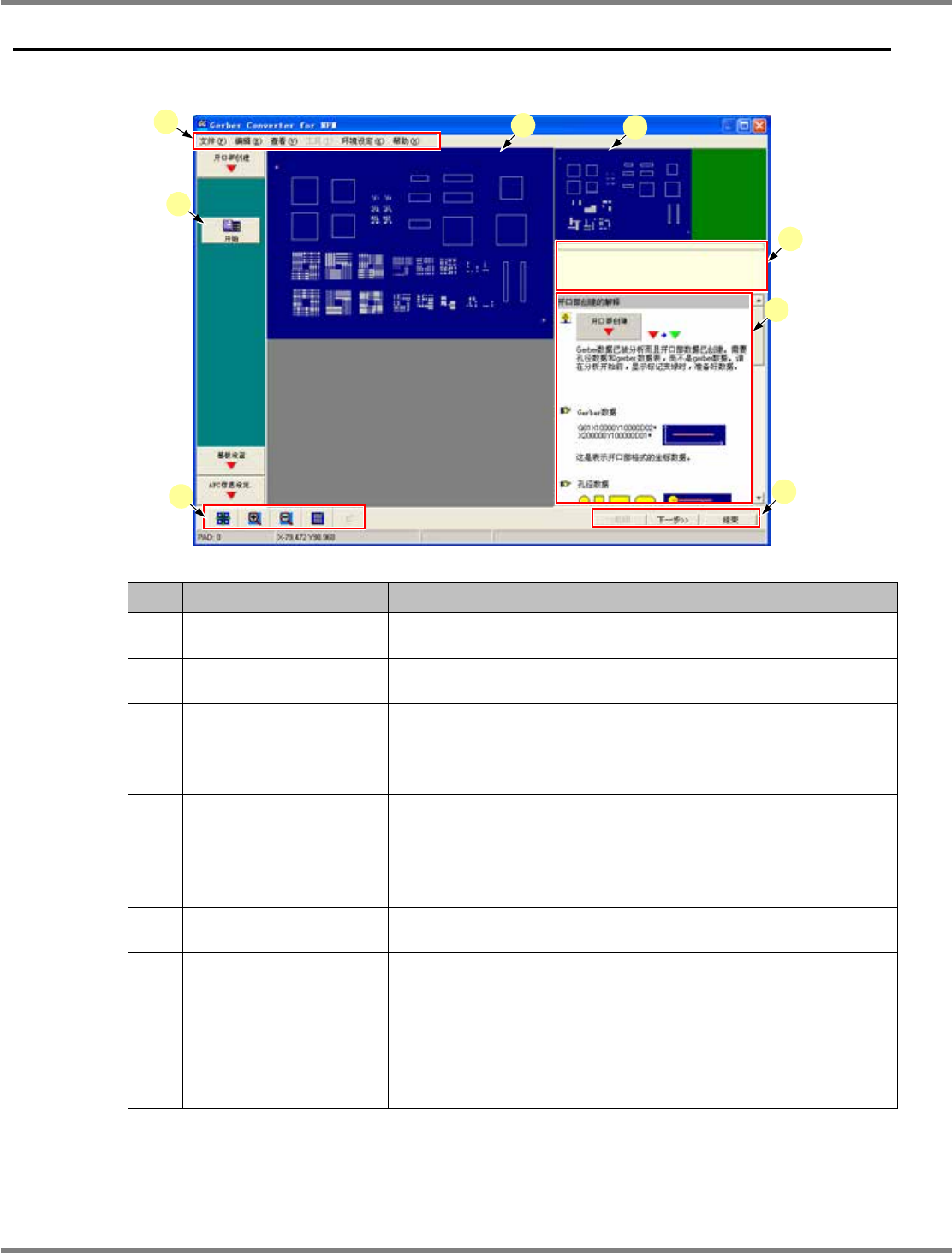

GERBER
转换器的标准画面构成和功能如下所述。
No.
项目
说明
a
主功能菜单
按照操作步骤，并列显示从
GERBER
数据的读取到编制焊料检查
数据所需的必要处理。
b
辅助功能菜单
可确认与画面显示功能相关的设定与
APERTURE
数据。
当对象机种为
SP
时，可进行检查数据的个别编辑或登录程序库。
c
扩大显示画面领域
这是显示整体图或扩大图的领域。显示开口部。
当对象机种为
NPM
时，还显示正在贴装的元件。
d
整体图显示领域
这是显示基板整体图的领域。
e
登录领域显示一览
追加显示通过鼠标操作登录的区域范围。
在一次性删除多个领域内的开口部时，使用本功能。
当对象机种为
SP
而显示视野框时，将显示各照相机倍率的视野数。
f
操作说明显示画面
显示每个主要功能的操作步骤。
g
显示画面操作按钮
能够扩大、缩小显示画面，或整体显示画面、移动元件。
h
菜单移动按钮
与主菜单相连动的功能。
[
返回
]
:
移动到上一个菜单。
[
下一步
]
:
移动到下一个需要菜单。
[
结束
]
:
结束作业，并返回到上位编辑器。
(
当对象机种为
NPM
时，为
PCB
编辑器
;
当对象机种
为
SP
时，为
SP
编辑器
)
