NPM-DGS GERBER 转换器 3.2 创建 APC 数据 Page 3-98 EJS9AC-MB-03G-02 < 补正量的界限值 > 选项 根据所选择方向的补正量的界限值， 能够设定标记设定项目的条件。 请在阈值的设定面板上，输入成为境 界值的数值 ( 界限值 ) 。 请在条件设定面板上，设定与境界值 相对的条件。 < 前馈偏移量 > 选项 根据所选择方向的偏移量，能够设定 标记设定项目的条件。…
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
EJS9AC-MB-03G-02 Page 3-97
阈值的设定面板
请设定将成为条件的值。设定方法因所选择的项目而有所不同。
详细内容，请参照下一页之后的记载。
条件设定面板
在值的设定为数值设定的情形下，请选择数值条件。
标记设定面板
请设定附带标记的条件。如果没有进行上述设定，按钮将不会转为有效
(
不能单击
)
。
[AND]
:
以
AND
条件设定标记。
[OR] :
以
OR
条件设定标记。
当单击了
[AND]
时，在当前附带标记的行中，会保留与条件相一致的行的标记，而删除与
条件不一致的行的标记。
项目选择选项
<APC
功能开关
>
选项
根据是否执行所选择的控制
(
补正
)
，能够设定标记设定项目的条件。
请在阈值的设定面板上，选择
‘ON’
或
‘OFF’
。
因为不存在数值的设定，条件设定面板以暗灰色显示，并不能进行设定。
<
补正量的比率
>
选项
根据所选择方向的补正量比率，能够设定标记设定项目的条件。
请在阈值的设定面板上，输入成为境界值的数值
(
比率
)
。
请在条件设定面板上，设定与境界值相对的条件。
3-2012
3-2013
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
Page 3-98 EJS9AC-MB-03G-02
<
补正量的界限值
>
选项
根据所选择方向的补正量的界限值，能够设定标记设定项目的条件。
请在阈值的设定面板上，输入成为境界值的数值
(
界限值
)
。
请在条件设定面板上，设定与境界值相对的条件。
<
前馈偏移量
>
选项
根据所选择方向的偏移量，能够设定标记设定项目的条件。
请在阈值的设定面板上，输入成为境界值的数值
(
偏移量
)
。
请在条件设定面板上，输入与境界值相对的条件。
3-2014
3-2015
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
EJS9AC-MB-03G-02 Page 3-99
<

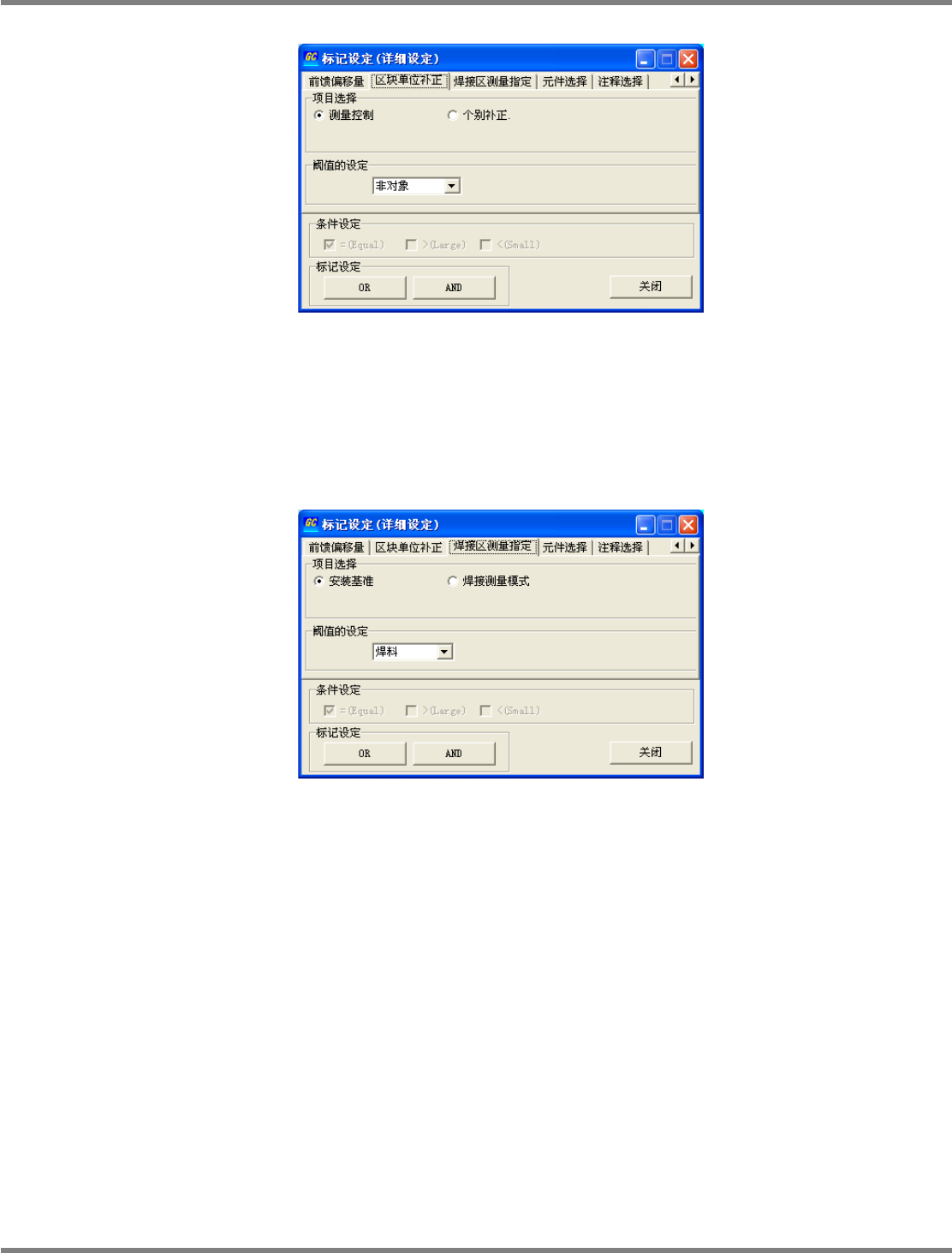

区块单位补正
>
选项
根据是否执行所选择的控制
(
补正
)
，能够设定标记设定项目的条件。
选择了
‘
测量控制
’
时，请在阈值的设定面板上选择
‘
非对称
’
或
‘
对象
’
。
选择了
‘
个别补正
’
时，请在阈值的设定面板上选择
‘
否
’
或
‘
是
’
。
因为不存在数值的设定，条件设定面板以暗灰色显示，并不能进行设定。
<
焊接区测量指定
>
选项
根据贴装基准、焊接区测量模式，能够设定标记设定项目的条件。
选择了
‘
贴装基准
’
时，请在阈值设定面板上选择
‘
焊料
’
或
‘
焊接区
’
。
选择了
‘
焊接区测量模式
’
时，请在阈值的设定面板上选择
‘
标准
’
或
‘
高速
’
。
因为不存在数值的设定，条件设定面板以暗灰色显示，并不能进行设定。
