NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-56 EJS9AC-MB-03G-02 将显示确认信息。 4 单击 [ 是 ] 。 完成了阈值设定后，将变更所设定开 口部的颜 色并加以显示。 需要进行多个设定时，请反复上述步 骤的 2. ～ 4. 。 5 完成设定或解除后，请单击 [ 关闭 ] 。 GC030105S-12C0 1 4 GC030105S-13C0 1 5
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-55
3.
设定检查阈值
在创建之际，对全部开口部适用一个阈值。
适用的阈值为注册在程序库打头上的值。
在适用阈值后也可变更值。
(
关于变更方法，请参照
3.1.8.
编辑检查数据
)
可将当前的阈值作为程序库而进行注册。另外，可从程序库中读取。
(
关于注册与读取的方法，请
参照
3.1.9.
注册程序库
)
1
单击
[
阈值
]
。
2
一边按住鼠标左侧一边围住进行设定
的开口领域。
围住领域后松开鼠标左侧，即会显示弹出菜单。
弹出菜单
说明
‘
放大
’
放大显示围住的领域。
‘
区域注册
’
将围住的领域注册进列表。
(
在一次性设定多个领域时，
使用本功能。
)
‘
焊料检查阈
值
’
显示焊料检查阈值的设定画
面。
‘
网版检查阈
值
’
显示网版检查阈值的设定画
面。
在弹出菜单上选择
[
焊料检查阈值
]
，即会显示
<
焊料检查阈值设置
>
画面。另外，如果选择
[
网
版检查阈值设定
]
，即会显示
<
网版检查阈值设
置
>
画面。
设定画面
说明
‘
设置状态
’
显示阈值的设定状态。
( )
内的数字为开口部数
量
‘
选择区域
’
选择进行条件设定的领域内
部或外部。如果选择全部领
域，则全部的开口部都为对
象。
‘
功能
’
阈值只拥有
“
设置
”
功能。
‘
从列表选择
阈值设定
’
从列表中选择对该开口部进
行设定的阈值。
3
确认
‘
选择区域
’
、
‘
功能
’
、
‘
从列表选择
阈值设定
’
后，单击
[
执行
]
。
GC030105S-10C01
1
2
GC030105S-11C01
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据

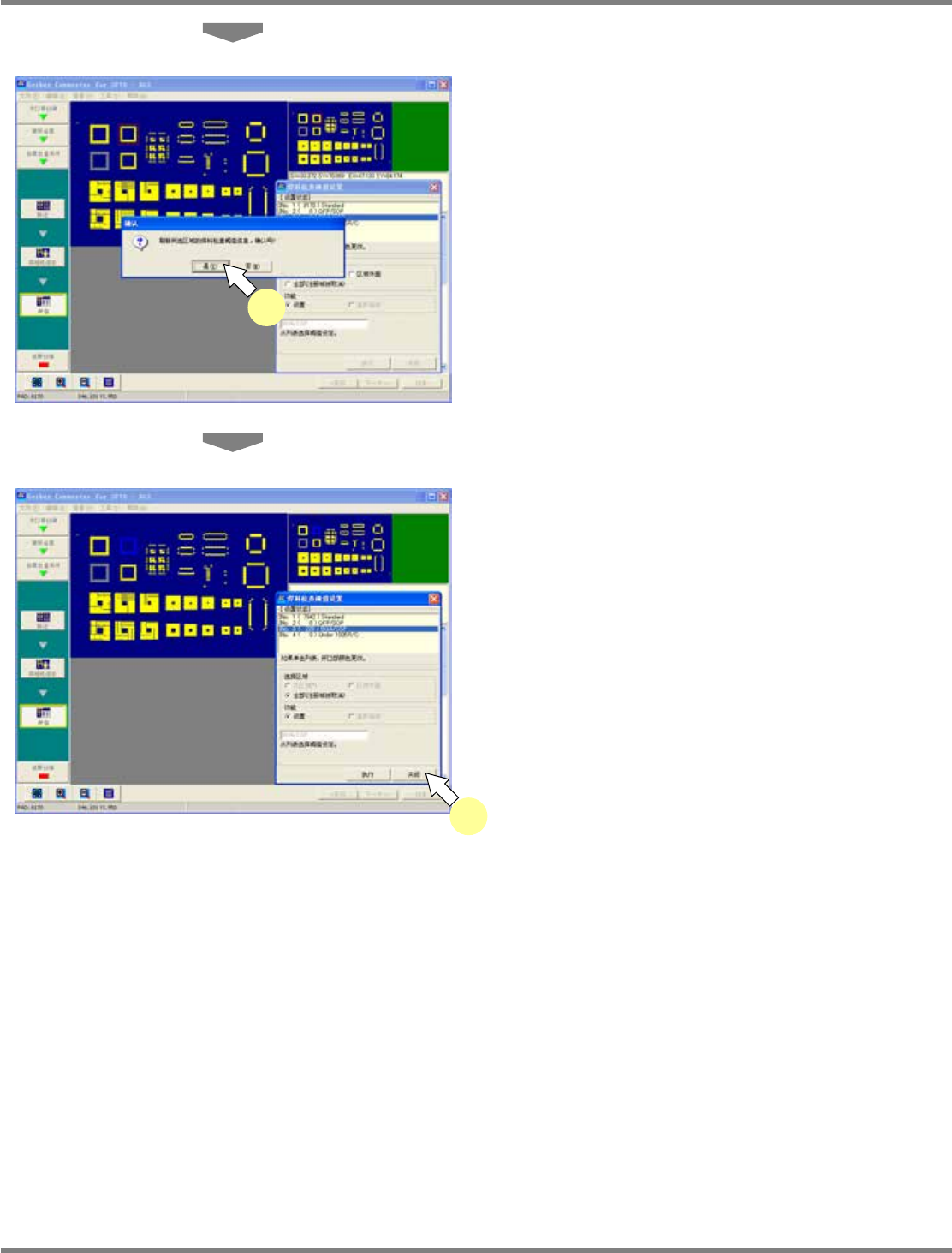

Page 3-56 EJS9AC-MB-03G-02
将显示确认信息。
4
单击
[
是
]
。
完成了阈值设定后，将变更所设定开口部的颜
色并加以显示。
需要进行多个设定时，请反复上述步骤的
2.
～
4.
。
5
完成设定或解除后，请单击
[
关闭
]
。
GC030105S-12C01
4
GC030105S-13C01
5
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-57
3.1.7
视野创建
只限对象机种为
SP
时。
创建焊料检查视野。如果不创建视野，将无法向机器下载检查数据。
1.
检查视野的创建
1
单击
[
视野创建
]
。
2
单击
[
开始
]
。
将显示
<
视野创建
>
画面。
设定画面
说明
列表
显示在
‘
检查条件设定
’
菜单所
设定的每个照相机倍率的开
口部数量。
( )
内的数字为开口部数
量。
‘
未指定的
开口部照相
机倍率放
大
’
对未指定状态的开口部设定
照相机倍率。
新建设定之际，全部的开口
部为未指定状态。
3
选择照相机倍率后，单击
[
执行
]
。
开始创建视野。不能进入指定倍率视野的开口
部，将自动变更至低倍率后创建视野。
4
单击
[
确定
]
。
将显示确认结束的信息。请根据是否需要确认
视野而单击下述按钮。
确认按钮
说明
[
是
]
无需确认视野时
[
取消
]
需要视野确认时
GC030106S-03C00
4
GC030106S-01C00
1
2
GC030106S-02C00
3
3
