分析条件设定画面的显示内容
No.
项目
说明
a
‘
代码
Gerber
数据类型
’
GERBER
数据的代码请选择
‘ASCII
代码
’
或
‘EBCDIC
代码
’
。
不能分析以其他格式所编制的
GERBER
数据。
‘
单位
’
GERBER
数据的坐标值请选择
‘mm
系统
(G71) ’
或
‘
英寸系统
(G70) ’
。
单位为千分之一寸
(1/1000
英寸
)
时，请选择英寸系统，并通过小数点的位
置进行调整。
‘
坐标值
’
请从
‘
绝对原点值
(G90)’(
绝对坐标
)
或
‘
从上一位置的增量
(G91)’(
相对坐标
)
中选择
GERBER
数据的坐标值。
‘
圆圈定义
’
请从
‘
圆形圈有效类型
(G75)’
或
‘
圆形圈无效类型
(G74)’
中选择
GERBER
数
据内的圆圈定义方法。
不明之处，请咨询网版制造商。
‘
坐标值的类型
’
‘
从下位数开始定义
’
‘
从上位数开始定义
’
请从
‘
从下位数开始定义
’
或
‘
从上位数开始定义
’
中选择
GERBER
数据的坐
标。
另外，从下位数开始定义时，从上位开始定义小数点以下的位数之际，请
设定整数部的位数。
例
)
如果实际的坐标值为
: X=123.45 mm
、
Y=12.345 mm
从下位开始定义的
GERBER
数据为
:
X=1234500
、
Y=123450
从上位开始定义的
GERBER
数据为
:
X=0012345
、
Y=00012345
前者为
:
小数点以下位数
=4
、后者为
:
整数部位数
=5
。
b
[
坐标显示
]
从
GERBER
数据只抽出几行坐标值，并显示在列表上。
在不清楚坐标值的格式而需要确认之际，请使用这个项目。
列表显示区域
抽出
GERBER
数据的坐标值行，并加以显示。
c
说明画面
显示分析条件的自动设定和显示坐标值的说明。
d
[
下一步
]
执行在
GERBER
数据内所使用的
APERTURE
数据的搜索。
搜索结束后，将会进入到
<
设定
APERTURE>
画面。
[
返回
]
返回到
<
选择
GERBER
数据和
APERTURE
数据
>
画面。
[
关闭
]
关闭这个画面，并返回到
<
编辑开口部
>
画面。
3-1008
d
a
b
c
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-14 EJS9AC-MB-03G-02
③
APERTURE
的设定画面
一览显示在
GERBER
数据所使用的
APERTURE
数据。包含类型和容量的
APERTURE
属于在
GERBER
数据已定义的数据，或者属于已读取
APERTURE
数据文件中的已定义数据，因此无需
设定。
请只对在
‘TYPE’
栏上显示为
‘UNDEF’
的
APERTURE
设定类型和容量。
请参考下表，设定显示在
‘TYPE’
栏上的
‘UNDEF’
的
APERTURE
的类型和容量。
6
单击
[
执行
]
。
将显示确认信息。
7
单击
[
是
]
。
将开始转换
GERBER
数据。
显示项目
说明
‘DNO’
APERTURE
编号
不可设定
‘TYPE’ ‘CIR’
圆形
设定项目
: DIA [SKIP]
‘SQ’
正方形
设定项目
: X [A, SKIP]
‘RECT’
长方形
设定项目
: X, Y [A, SKIP]
‘OVAL’
椭圆
设定项目
: X, Y [A, SKIP]
‘POL’
正多角形
设定项目
: DIA SIDE [SKIP]
‘UNDEF’
未定义
请从
CIR
、
SQ
、
RECT
、
OVAL
和
POL
中选择。
‘MACRO’
宏形状
这是在
GERBER
内所定义的宏的形状。
(
无需
设定
)
‘UNUSED’
未使用
APERTURE
这是没有使用的
APERTURE
编号。
(
无需设定
)
‘DIA’
直径值
(mm)
‘X’
X
方向尺寸
(mm)
‘Y’
Y
方向尺寸
(mm)
‘SIDE’
正多角形的边的数量
有效数字
: 3
、
5
、
6
、
8
‘A’
角度
(deg.)
‘SKIP’
跳过编制开口
有效数字
:
0:
有效
1:
跳过
不能使用设定为跳过的
APERTURE
来编制开
口形状。
‘TYPE’
栏的说明
([ ]
内
)
属于能够省略的设定项目。
3-1009
6
至转换
GERBER
数据的步骤
3-1010
7
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-15
④ 执行
GERBER
数据的转换
在迄今为止所进行的设定的基础上，转换
GERBER
数据。
在
GERBER
数据的转换中，显示进展状况。
将显示
<APERTURE
的设定
>
画面。

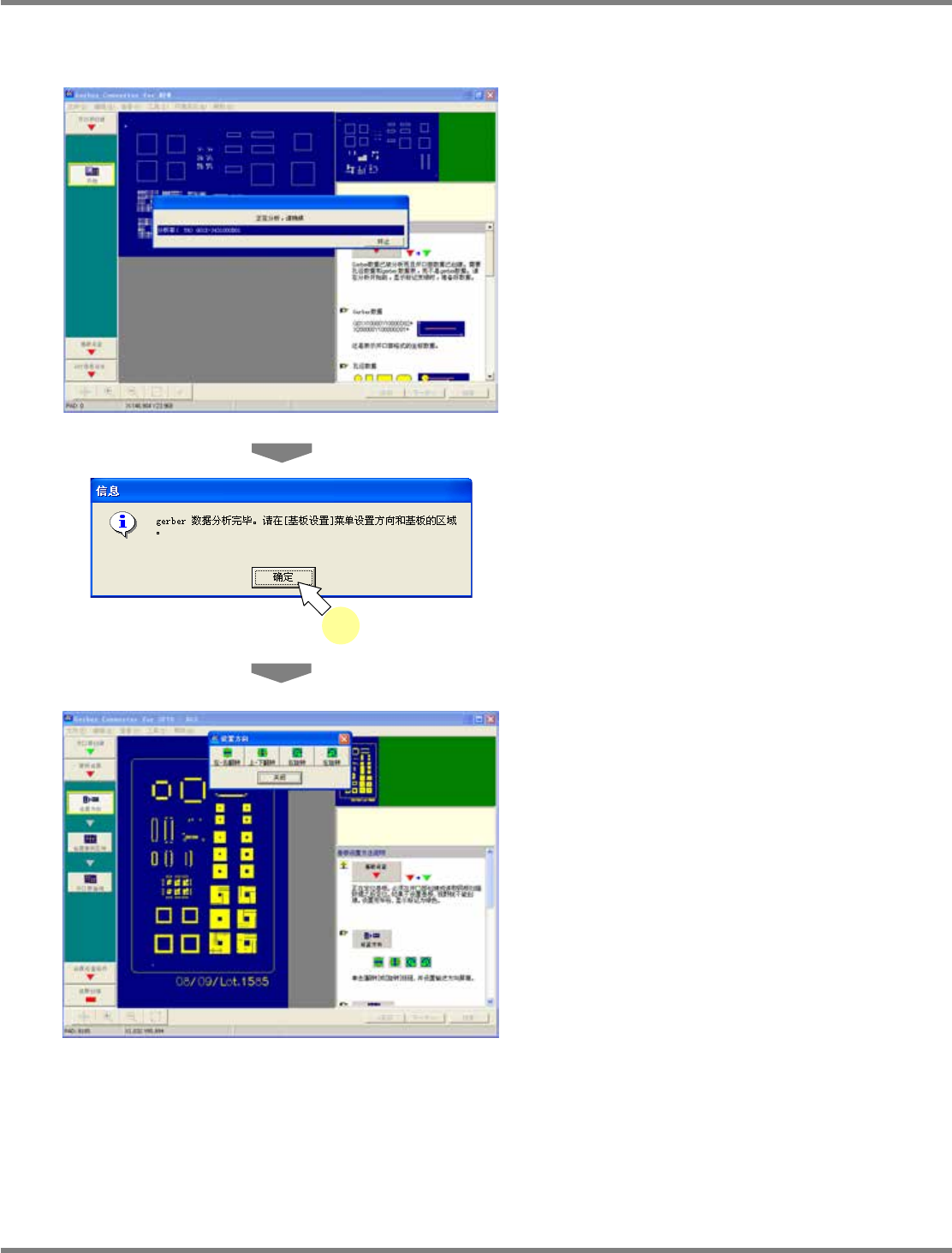

8
单击
[OK]
。
将显示
<
基板方向设定
>
菜单和开口部。
3-1011
3-1012
8
