NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-28 EJS9AC-MB-03G-02 3.1.4 关联 只限对象机种为 NPM 时。 在这里进行焊料基准贴转元件和开口 部的关联设定，以及焊接区基准 贴装元件和焊盘的关联设定。 没有设定关联的元件，在创建检查数 据之际，将会被视为取消元件而 执行处理。 ① 焊料基准贴装元件和开口部的关联设定 1 单击 [ 与元件关联 ] 。 将显示 < 与元件关联…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-27

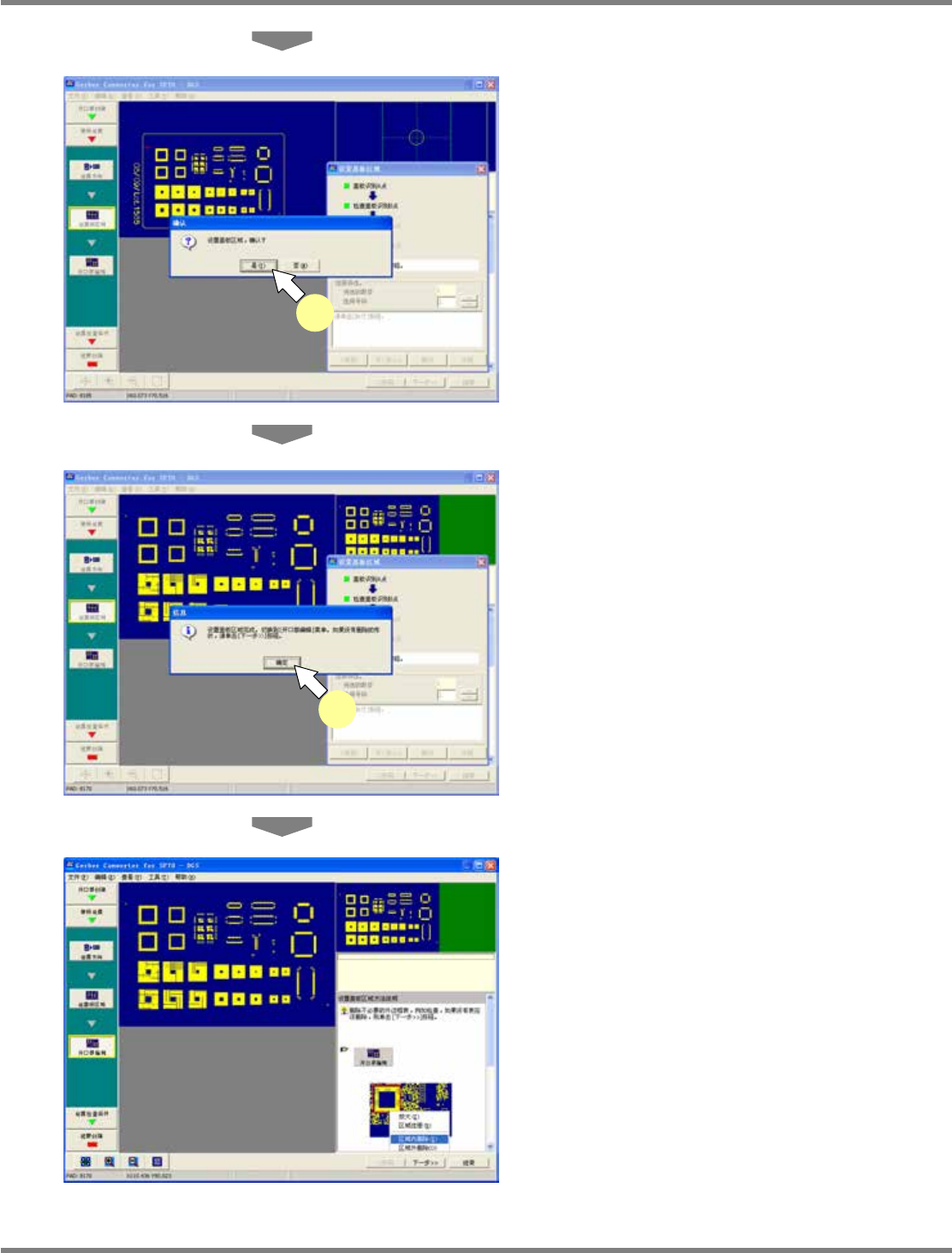

将显示确认信息。
7
单击
[
是
]
。
当候补不在扩大范围内时，将无法进入下一步。
请或者单击
[
关闭
]
重新选择识别点，或者返回到
编辑器修改识别点的坐标。
将显示基板领域设定完毕的确认信息。
8
单击
[
确定
]
。
将在画面上显示设定完基板领域后的状态。
设定了基板领域后，基板设定菜单与检查条件
设定菜单的标记将会从红色转到绿色。
进入到开口部的编辑菜单。
当残留有需要删除的形状时，请通过开口部编
辑菜单删除。
进行检查条件的设定时，请单击
[
下一步
]
。
创建视野时，请单击
[
视野创建
]
。
GC030103S-33C00
7
GC030103S-35C00
GC030103S-34C00
8
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-28 EJS9AC-MB-03G-02
3.1.4
关联
只限对象机种为
NPM
时。
在这里进行焊料基准贴转元件和开口部的关联设定，以及焊接区基准贴装元件和焊盘的关联设定。
没有设定关联的元件，在创建检查数据之际，将会被视为取消元件而执行处理。
① 焊料基准贴装元件和开口部的关联设定

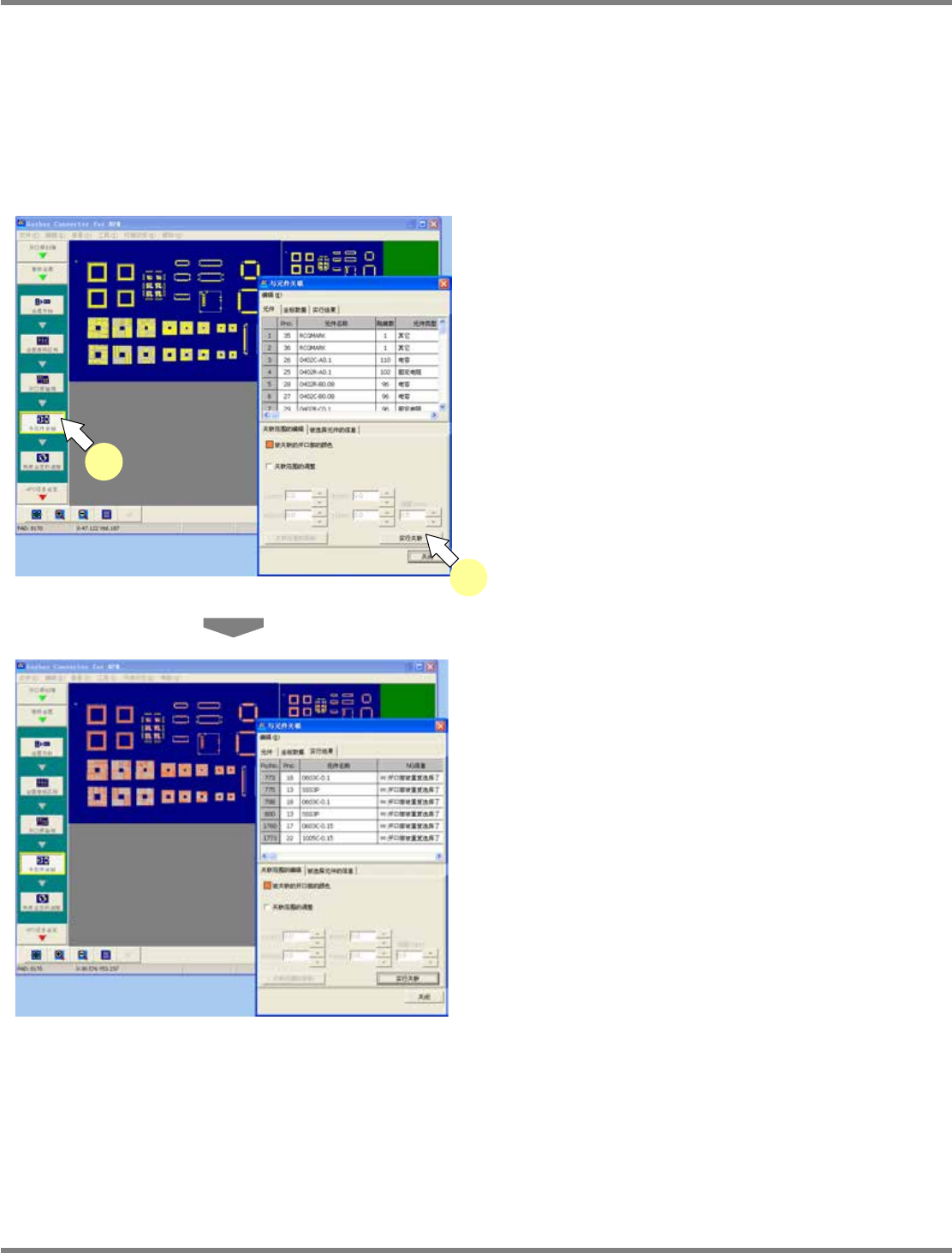

1
单击
[
与元件关联
]
。
将显示
<
与元件关联
>
窗口。
完成了元件和开口部的定位后，同样会显示
<
与
元件关联
>
窗口。
<
与元件关联
>
窗口的显示内容，请参阅下一页。
2
单击
[
执行关联
]
。
执行结果显示在
‘
元件
’
、
‘
坐标数据
’
、
‘
执行结果
’
的各选项上。另外，执行关联设定后，在画面
上执行了关联设定的开口部，会变更其颜色后
显示。
如果关联设定没有问题，即会在选项列表上显
示执行结果信息。
GC030104S-02C00
GC030101S-04C00
2
1
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-29
<
与元件关联
>
窗口的显示内容
1.
元件选项的列表
Pno. :
赋予在
GERBER
转换器的显示物
(
元件、识别标记、不良标记
)
上的编号
元件名称
:
贴装元件名称
贴装元件以外的标注
‘RCGMARK’ :
识别标记
‘BADMARK’ :
不良标记
‘ReserveMP’ :
预约贴装点
贴装数
:
该元件的贴装数量
元件类型
:
元件基本数据
在列表上选择元件，画面上的该元件颜色即会发生变化。
3-1035
GC030104S-04C00
在一览表上选择元件
画面上该元件的颜色发生变化
