NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-9 ④ 视野创建已结束时 将显示检查设定画面。 请根据需要设定检查条件。 作业步骤，请参照 “3.1.6 设定检查条件 ” 。 GC030101S-11C0 0
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-8 EJS9AC-MB-03G-02
③ 开口部的定位已结束时
将显示催促创建视野的信息
(
下述
)
。
‘
请在
[
视野创建
]
里重新创建检查数据。
’
单击
[OK]
关闭信息窗口，即会切换到视野创建画面。
之后的作业步骤，请参照
“3.1.7
视野创建检查条件设定
”
。
GC030101S-09C00
GC030101S-10C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-9

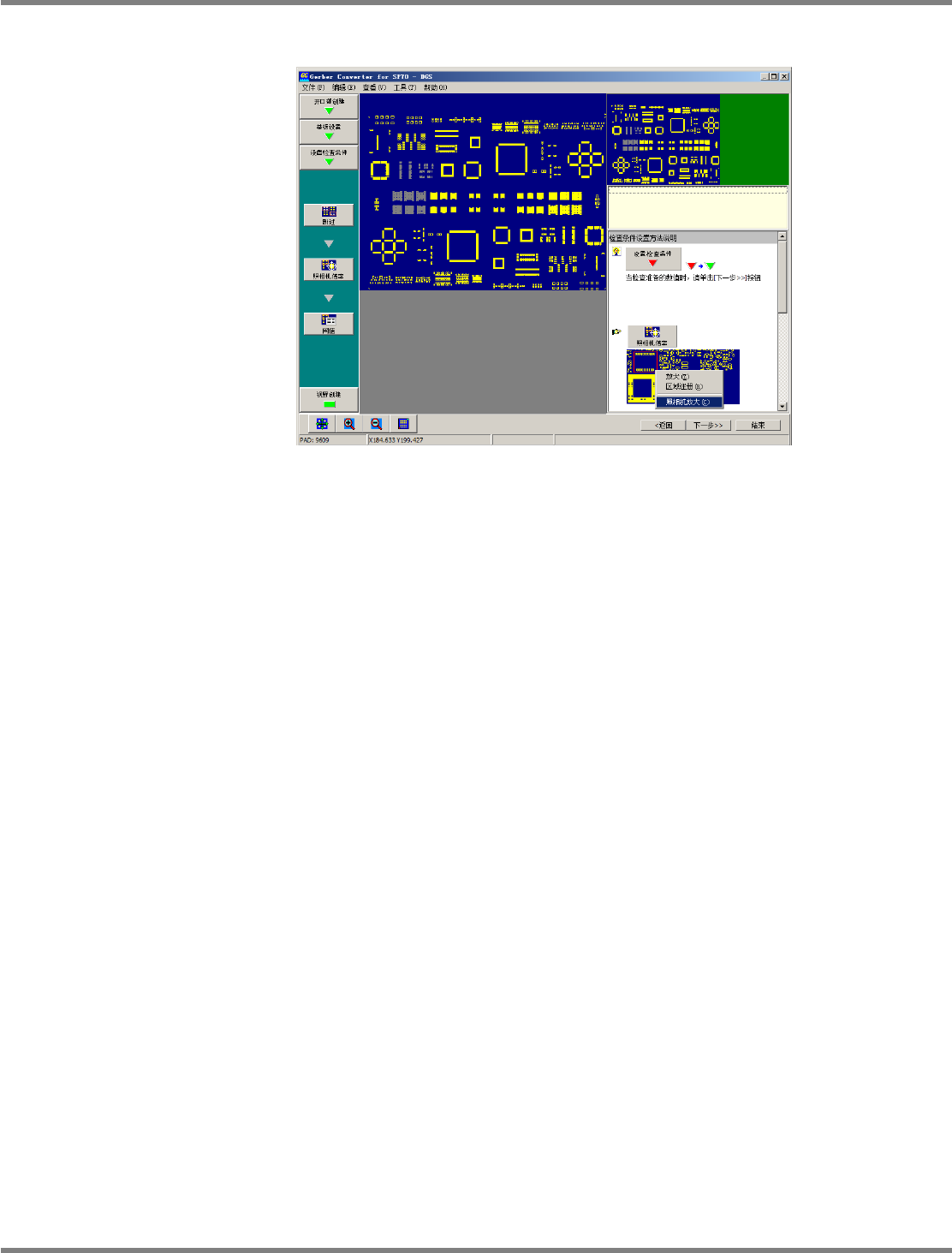

④ 视野创建已结束时
将显示检查设定画面。
请根据需要设定检查条件。
作业步骤，请参照
“3.1.6
设定检查条件
”
。
GC030101S-11C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-10 EJS9AC-MB-03G-02
3.1.2
转换
GERBER
数据
在这里设定解析条件后，进行
GERBER
数据的解析
(
转换
)
操作。
① 选择
GERBER
数据和
APERTURE
数据
请选择
GERBER
数据转换所需的
GERBER
数据和
APERTURE
数据。
1
启动
GERBER
转换器。
GERBER
转换器的启动，请参照
“2.3.1
启动
”
。
将显示
<
选择
GERBER
数据和
APERTURE
数
据
>
画面。
当对象机种为
SP
时，不显示贴装元件。
2
选择
GERBER
数据文件和
APERTURE
数据后，单击
[
下一步
]
。
关于画面的显示内容，请参照下一页。
将显示确认信息。
如果
GERBER
数据的容量过大，分析条件的搜
索将会花费较多时间。因此，在数据容量较大
的情形下，会显示是否执行搜索的确认信息。
3
根据分析条件，按
[
是
]
或
[
否
]
。
[
是
]
：
执行分析条件的搜索。
[
否
]
：
不执行搜索，因此以手动设定分析
条件。
通常，请选择
[
是
]
。
将显示
<
分析条件设定
>
画面。
3-1001
3-1006
2
2
2
至分析条件的设定步骤
3-1007
3
