NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-78 EJS9AC-MB-03G-02 ② 读取步骤 1 单击 [ 工具 ] [ 网版检查库注册 ] [ 阈 值数据 ] 。 将显示 < 网版检查阈值数据库注册 > 画面。 2 从程序库列表中选择读取的数据。 选择列表后，即会显示相应的数据值 。 SP70 不会显示堵塞 WR 、堵塞 NG 。 3 单击 [ 读取 ] 。 将显示…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-77
3.
网版检查阈值数据的注册
① 注册步骤
1
单击
[
工具
]
[
网版检查库注册
]
[
阈
值数据
]
。
将显示
<
网版检查阈值数据库注册
>
画面。
2
从检查数据列表中选择注册进程序库
的数据。
选择列表后，即会显示相应的数据值。
SP70
不会显示堵塞
WR
、堵塞
NG
。
3
单击
[
注册表
]
。
将显示确认信息，请单击
[
是
]
。
4
完成注册后，单击
[
关闭
]
。
<
网板检查阈值数据库注册
>
画面的按钮说明
按钮
说明
[
读取
]
将所选择库列表的阈值追加进检查数据的阈值。
当在检查数据侧存在相同说明时，将会覆盖保存库的值。
[
注册表
]
将所选择检查数据列表的阈值追加注册进库。
当在检查数据侧存在相同说明时，将会覆盖保存检查数据的值。
[
删除
]
删除所选择库列表的阈值。
[
关闭
]
关闭
<
网板检查阈值数据库注册
>
画面。
GC030108S-05C00
1
GC030108S-07C01
2
4
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-78 EJS9AC-MB-03G-02

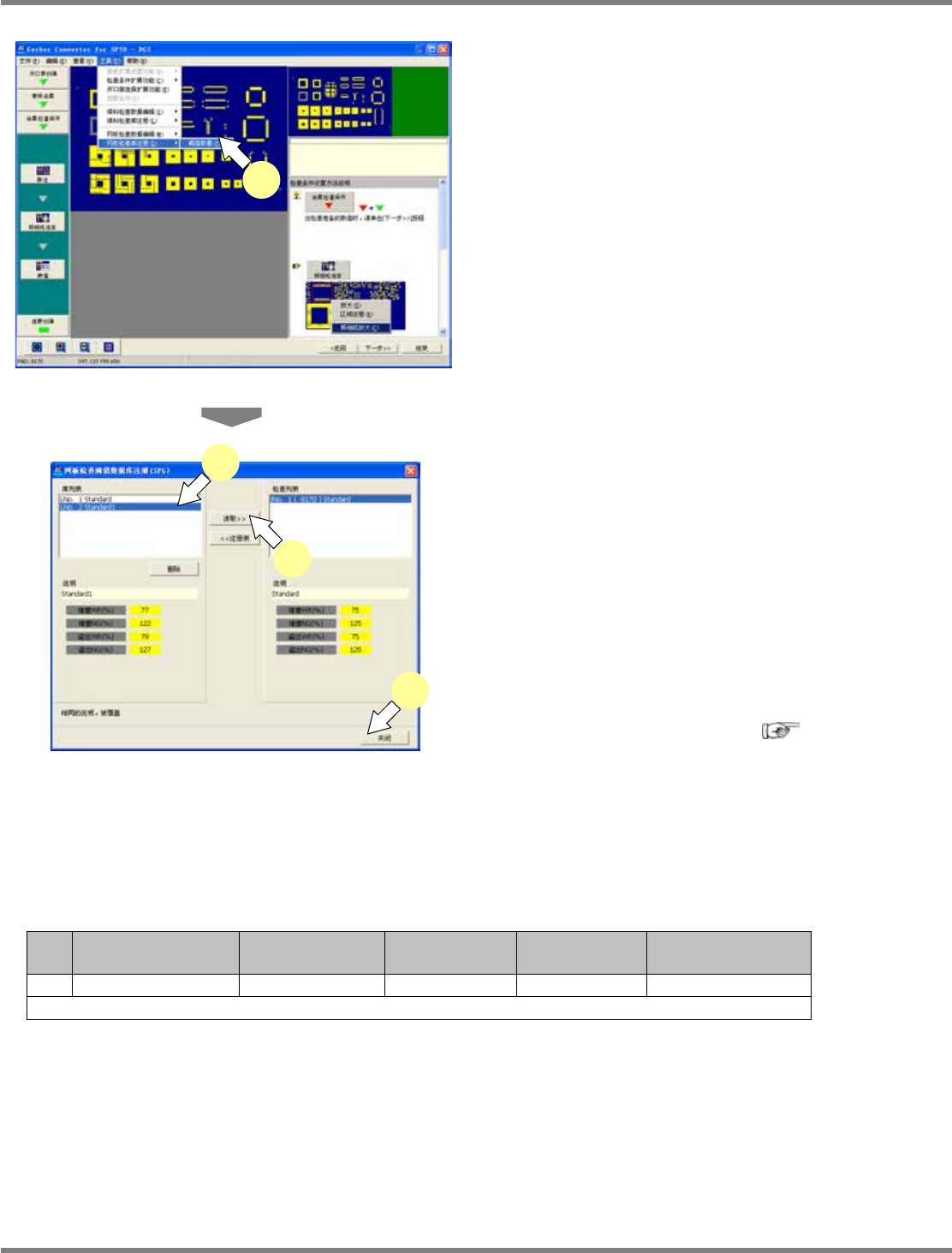

② 读取步骤
1
单击
[
工具
]
[
网版检查库注册
]
[
阈
值数据
]
。
将显示
<
网版检查阈值数据库注册
>
画面。
2
从程序库列表中选择读取的数据。
选择列表后，即会显示相应的数据值。
SP70
不会显示堵塞
WR
、堵塞
NG
。
3
单击
[
读取
]
。
将显示确认信息，请单击
[
是
]
。
当选择了程序库列表与检查数据列表双方时，
将以黄色显示值不同的项目。
在这个画面上，不能编辑阈值数据。
(
关于网版
检查阈值数据的编辑，请参照
“3.1.8
编
辑检查数据
5.
网版检查阈值数据
”)
4
完成读取后，单击
[
关闭
]
。
表
3.
安装之后会被安装的程序库的初始值
(
网版检查阈值数据
)
No.
说明
堵塞
WR(%)
堵塞
NG(%)
溢出
WR(%)
溢出
NG(%)
1
Standard
50 75 75 125
在新建检查数据时，将第
1
个纪录
(Standard)
作为初始值而使用。
GC030108S-05C00
1
GC030108S-07C00
2
4
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-79
3.1.10
基板设定的扩展功能
当对象机种为
SP
时。
在基板设定菜单内备有扩展功能。请根据需要使用。另外，只有在基本设定菜单下可选择本功能。
1.
孔径数据的确认
2.
复制领域
3.
视野范围外开口部的选择
1.
孔径数据的确认
可确认所使用的孔径数据与以这个孔径所创建的开口部。当以
GERBER
数据转换所创建的开口部
与网版部的大小不同时，请使用本功能来确认孔径数据的值是否正确。
1
单击
[
工具
]
[
基板扩展设置功能
]
[
孔径检查
]
。
将显示
<
孔径检查
>
画面。
2
从列表中选择目标孔径。
将会变更该开口部的颜色后加以显示。
3
完成确认后，单击
[
关闭
]
。
<
孔径检查
>
画面按钮的说明
按钮
说明
[
删除
]
删除在列表中所选择的以孔径创建的开口部。
[
关闭
]
关闭
<
孔径检查
>
画面。
GC030109S-02C00
2
3
GC030109S-01C00
