NPM-DGS GERBER 转换器 3.3 设定焊料判定数据 EJS9AC-MB-03G-02 Page 3-105 菜单栏 设定标记 在焊料数据上标注标记 ( ‘ ’ ) ，即能够设定焊料辨别数据。 A) 全行反转 选择 [ 全行反转 ] ，全部行的 Mark 栏的标记 ( ‘ ’ ) 即会反转。 在画面上，与标注了标记 ( ‘ ’ ) 的焊料数据相应的开口部的颜色会发 生变化。 B) 全标记 选择 [ 全标记 …
NPM-DGS
GERBER
转换器
3.3
设定焊料判定数据
Page 3-104 EJS9AC-MB-03G-02

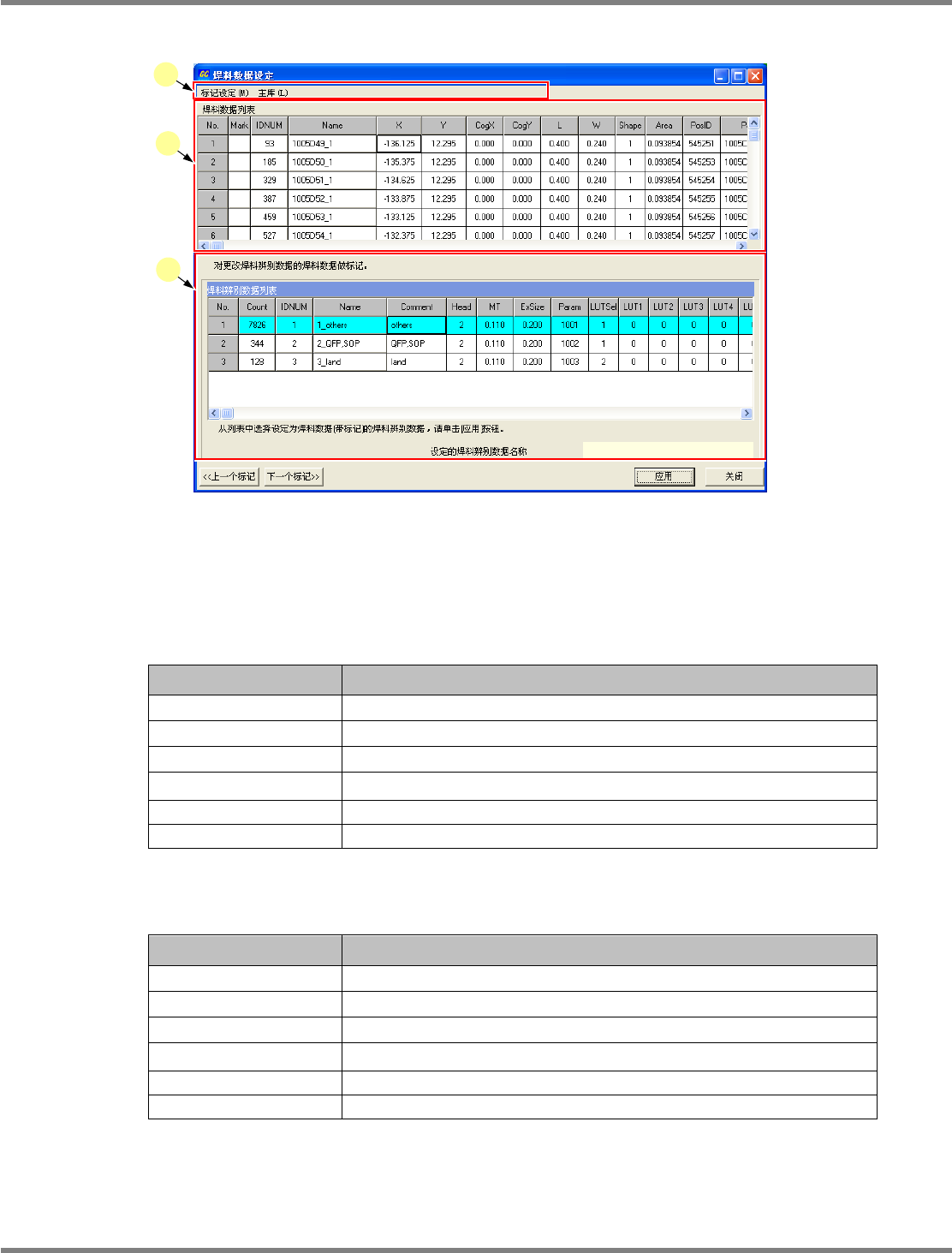

焊料数据设定画面的说明
a.
菜单栏
b.
焊料数据列表
c.
焊料辨别数据列表
焊料数据列表的显示项目
项目
说明
‘No.’
焊料数据编号
‘Mark’
标记显示栏
(
整体设定数据用
)
‘IDNUM’
焊料数据的
ID
编号
‘Parts’
焊料数据的名称
‘Name’
其他焊料数据
‘X’ / ‘Y’
等
焊料数据编号
焊料辨别数据列表的显示项目
项目
说明
‘No.’
焊料判定数据编号
‘Count’
相应辨别数据当前所参照的焊料
(
焊接区
)
数
‘IDNUM’
焊料辨别数据的
ID
编号
‘Name’
焊料辨别数据的名称
‘Comment’
焊料辨别数据的注释
‘Head’ / ‘MT’
等
其他的焊料辨别数据
3-3001
a
b
c
NPM-DGS
GERBER
转换器
3.3
设定焊料判定数据
EJS9AC-MB-03G-02 Page 3-105

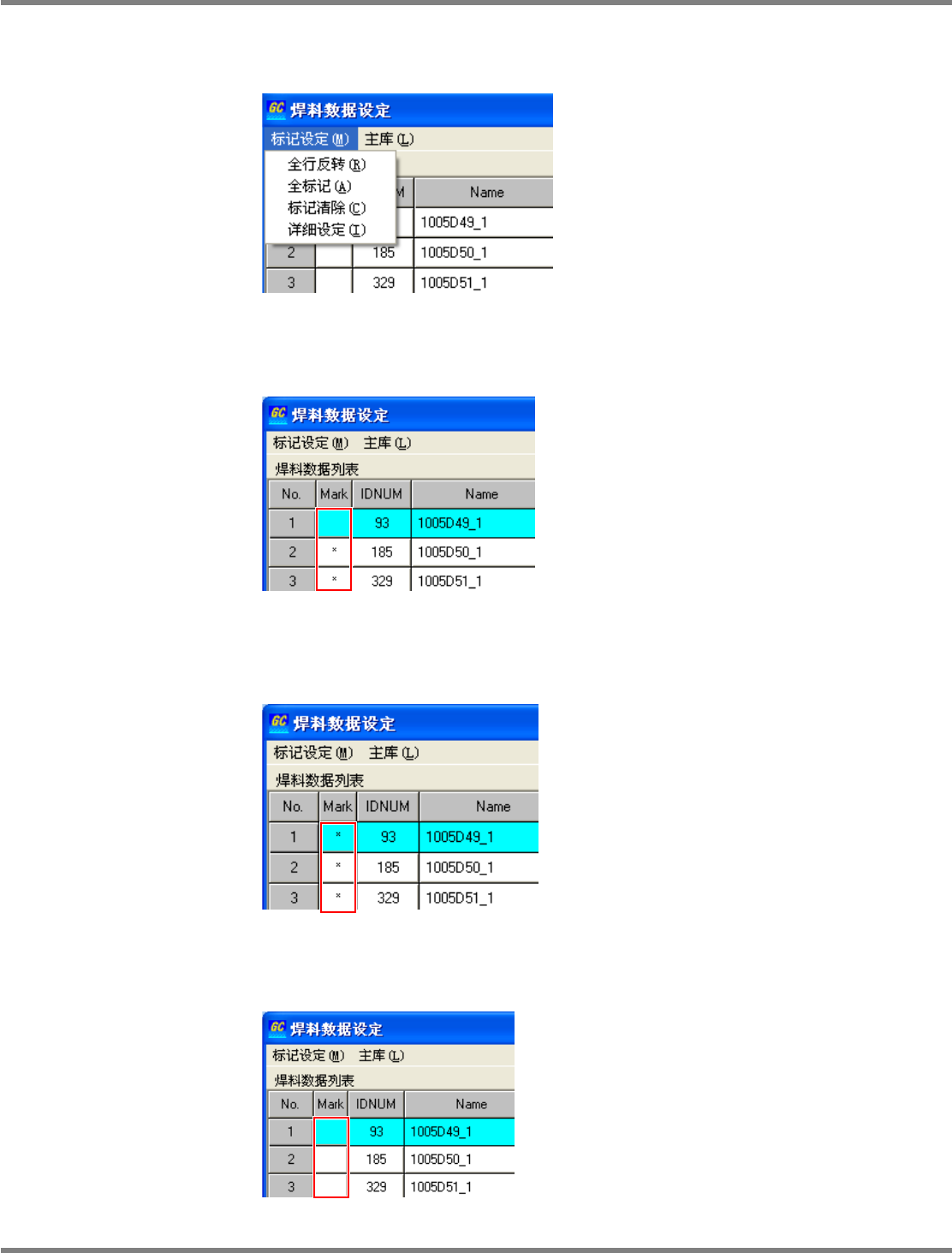

菜单栏
设定标记
在焊料数据上标注标记
( ‘
’ )
，即能够设定焊料辨别数据。
A)
全行反转
选择
[
全行反转
]
，全部行的
Mark
栏的标记
( ‘
’ )
即会反转。
在画面上，与标注了标记
( ‘
’ )
的焊料数据相应的开口部的颜色会发生变化。
B)
全标记
选择
[
全标记
]
，即会在全部行的
Mark
栏内标注
( ‘
’ )
。
在画面上，与全部焊料数据相应的开口部的颜色会发生变化。
C)
标记清除
选择
[
标记清除
]
，即会删除全部行的
Mark
栏的标记
( ‘
’ )
。
在画面上，与全部焊料数据相应的开口部的颜色会返回到原来状态。
3-3003
3-3004
3-3005
3-3006
NPM-DGS
GERBER
转换器
3.3
设定焊料判定数据
Page 3-106 EJS9AC-MB-03G-02

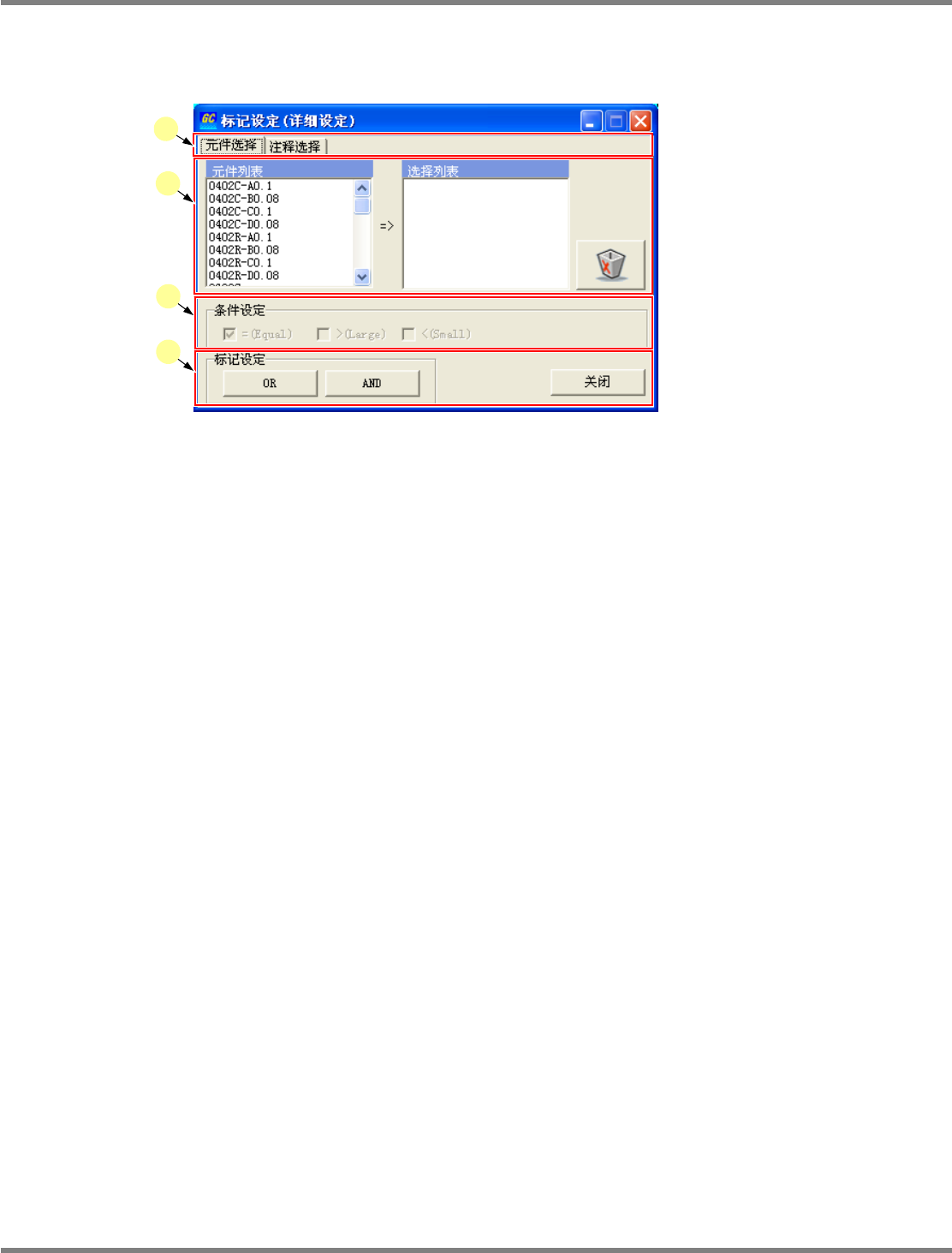

D)
详细设定
设定个别条件后，能够进行标记的设定。
选择
[
详细设定
]
，即会显示
<
标记设定
(
详细设定
)>
窗口。
a.
项目选择选项
b.
项目选择面板
c.
条件设定面板
d.
标记设定面板
项目选择选项
请选择需要标注标记的项目。
能够选择的项目选项如下所述。各选项的详细内容，请参照下一页之后的相关记载。
元件选择
注释选择
项目选择面板
请选择需要作为条件而指定的项目。
显示项目会因所选择的选项而会有所不同。
条件设定面板
在焊料数据设定项目下，以灰色显示而不能进行设定。
标记设定面板
请设定标注标记的条件。
[AND]
:
以
AND
条件设定标记。
[OR] :
以
OR
条件设定标记。
当单击了
[AND]
时，在当前附带标记的行中，会保留与条件相一致的行的标记，而删除与
条件不一致的行的标记。
3-3007
a
b
c
d
