NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-30 EJS9AC-MB-03G-02 2. 坐标数据选项的列表 Pno. : 赋予在 GERBER 转换器的显示物 ( 元件、识别标记、不良标记 ) 上的编号 元件名称 : 贴装元件名称 贴装元件以外的标注 ‘RCGMARK’ : 识别标记 ‘BADMARK’ : 不良标记 ‘ReserveMP’ : 预约贴装点 注释 : 坐标数据的说明 开口数 : 执行了…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-29
<
与元件关联
>
窗口的显示内容
1.
元件选项的列表
Pno. :
赋予在
GERBER
转换器的显示物
(
元件、识别标记、不良标记
)
上的编号
元件名称
:
贴装元件名称
贴装元件以外的标注
‘RCGMARK’ :
识别标记
‘BADMARK’ :
不良标记
‘ReserveMP’ :
预约贴装点
贴装数
:
该元件的贴装数量
元件类型
:
元件基本数据
在列表上选择元件，画面上的该元件颜色即会发生变化。
3-1035
GC030104S-04C00
在一览表上选择元件
画面上该元件的颜色发生变化
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-30 EJS9AC-MB-03G-02

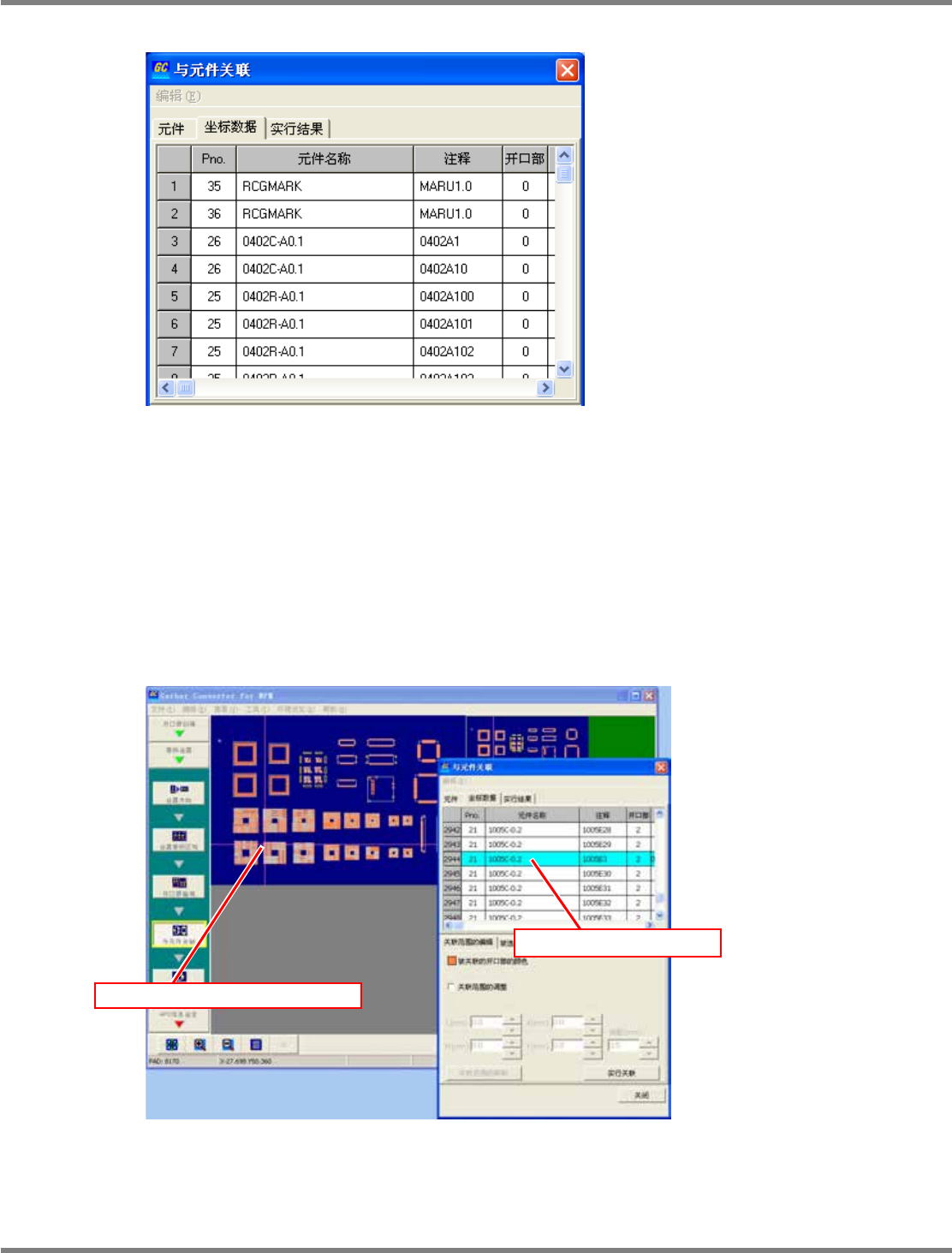

2.
坐标数据选项的列表
Pno. :
赋予在
GERBER
转换器的显示物
(
元件、识别标记、不良标记
)
上的编号
元件名称
:
贴装元件名称
贴装元件以外的标注
‘RCGMARK’ :
识别标记
‘BADMARK’ :
不良标记
‘ReserveMP’ :
预约贴装点
注释
:
坐标数据的说明
开口数
:
执行了关联设定的开口数或焊盘数
(
关联之前全部为
0)
取消
:
元件的取消信息
(0:
有效
/ 1:
取消
)
在列表上选择坐标数据，即会在画面的相应部位上显示十字光标。
3-1037
GC030104S-06C00
在一览表上选择坐标数据
在画面的相应部位上显示十字光标
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-31

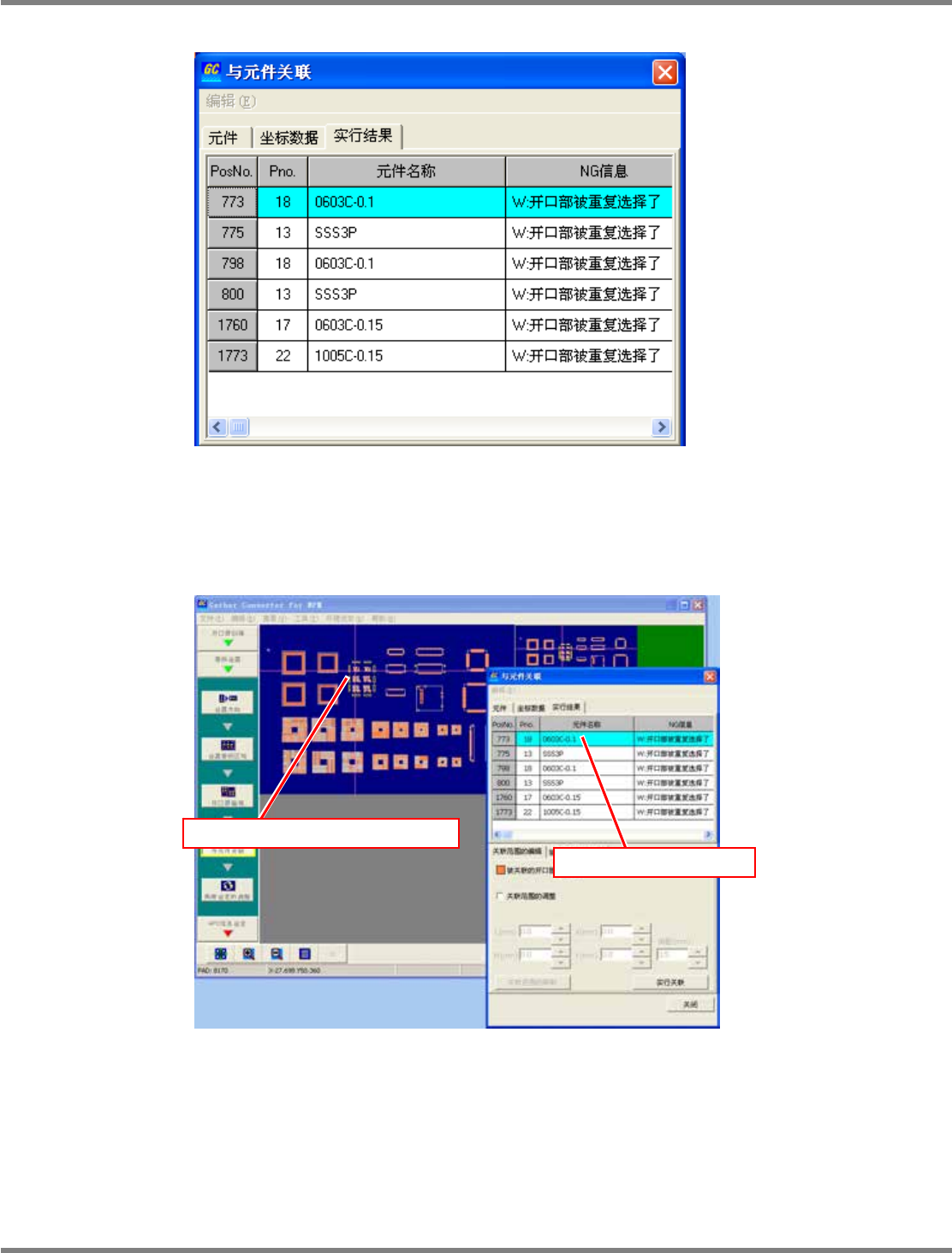

3.
执行结果选项的列表
PosNo. :
坐标数据编号
Pno.
赋予在
GERBER
转换器的显示物
(
元件、识别标记、不良标记
)
上的编号
元件名称
:
贴装元件名称
NG
信息
:
关联设定结果的
NG
内容
(
参照下一页
)
在列表上选择坐标数据，即会在画面的相应部位上显示十字光标。
3-1039
GC030104S-08C00
在一览表上选择坐标数据
在画面的相应部位上显示十字光标
