NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-24 EJS9AC-MB-03G-02 14 确认没有残留不属于开口部的形状后， 单击 [ 下一步 ] 。 如果在画面上残留有不属于开口部的 形状，在 请这个画面上执行删除后，单击 [ 下一步 ] 。 将显示 < 元件和关联 > 窗口。 GC030101S-04C0 0 GC030103S-23C0 0 14
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-23

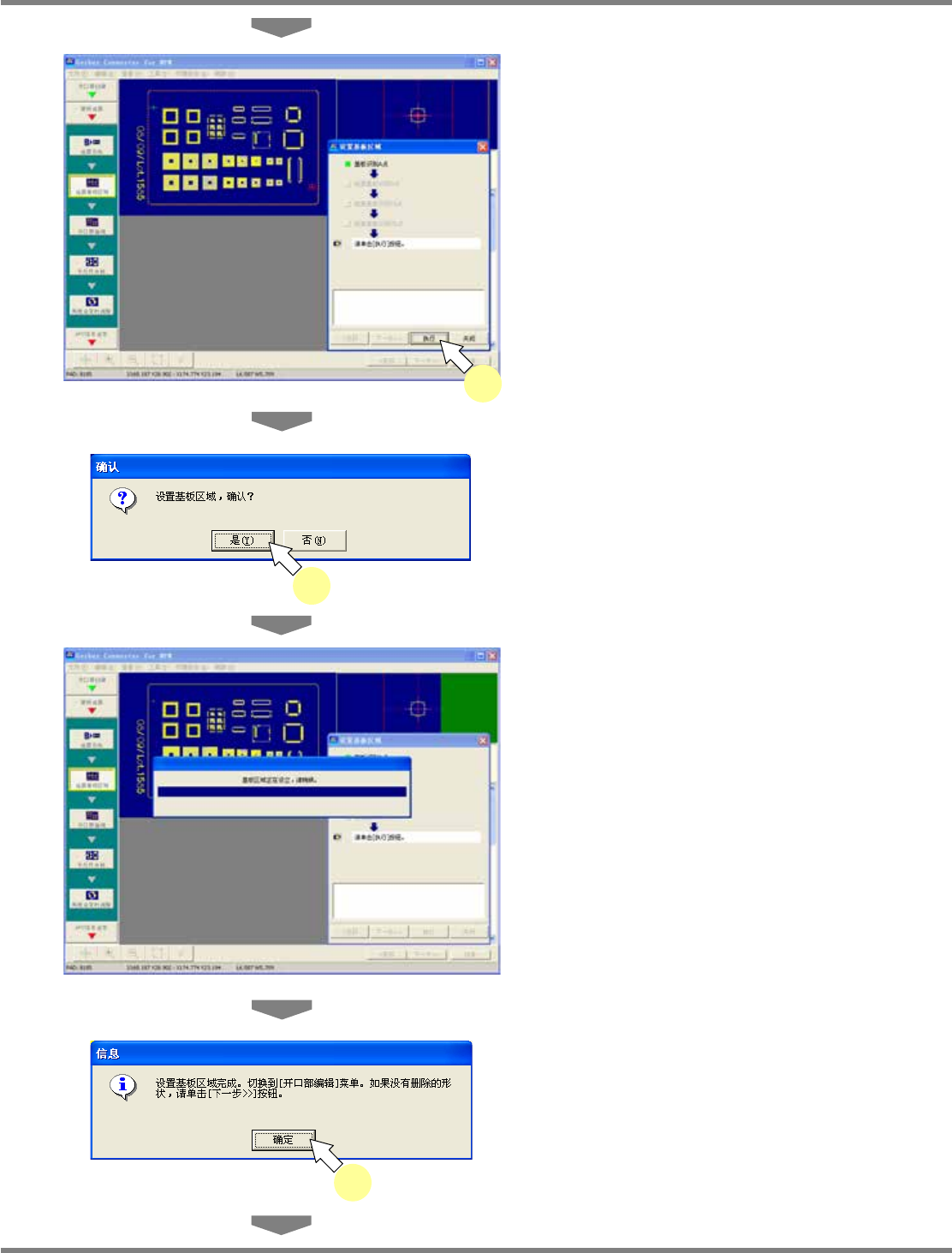

11
确认显示在画面上的基板框，如果正
确，即单击
[
执行
]
。
如果基板框的显示偏移，即表示以鼠标所选择
的开口部错误。这时，请单击
[
关闭
]
后，重新选
择元件和开口部。
设定了基板领域后，将会在画面上以所设定的
纵横基板比率来显示整体基板。
将显示确认信息。
12
单击
[
是
]
。
在基板领域的设定过程中，显示进展栏。
完成了基板领域的设定后，将会显示信息。
13
单击
[
确定
]
。
将显示
<
开口部编辑
>
画面。
GC030103S-21C00
3-1020
12
GC030103S-19C00
11
3-1022
13
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-24 EJS9AC-MB-03G-02

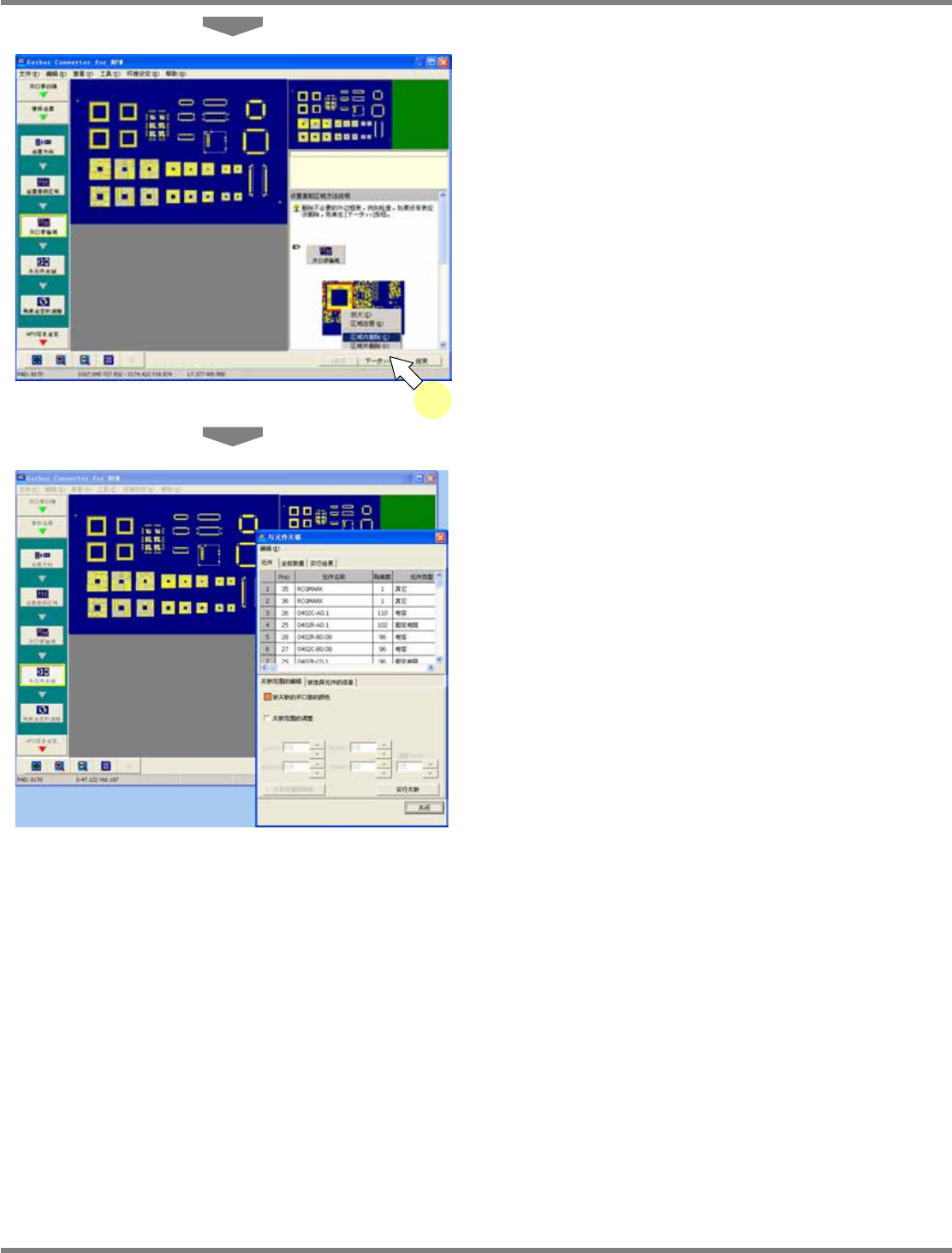

14
确认没有残留不属于开口部的形状后，
单击
[
下一步
]
。
如果在画面上残留有不属于开口部的形状，在
请这个画面上执行删除后，单击
[
下一步
]
。
将显示
<
元件和关联
>
窗口。
GC030101S-04C00
GC030103S-23C00
14
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-25

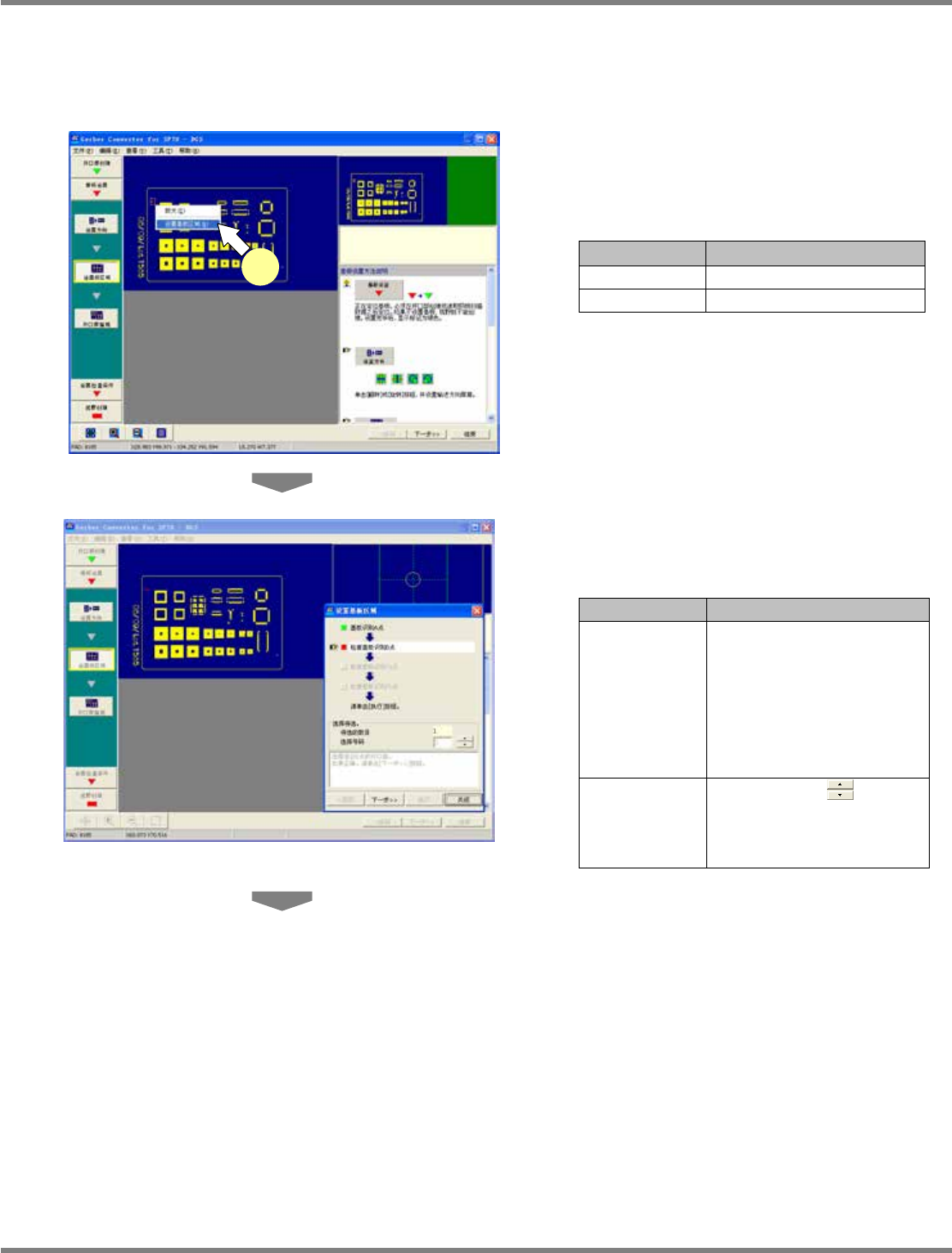

③ 通过识别点进行基板领域设定
当对象机种为
SP
时。当对象机种为
NPM
时，请参照
“
②元件与开口部的定位
”
。
以识别点为基准设定基板领域。
4
用鼠标围住识别点后，单击
[
设置基板
区域
]
。
请根据示教种类选择识别点。
示教种类
识别点的位置
整体示教
基板识别
A
点
非整体示教
网版识别第
1
程序块第
1
点
将显示＜设置基板区域＞画面。
在开口部显示画面
(
左侧
)
上以虚线显示基板领
域。在开口部显示画面
(
右上方
)
显示需要确认的
位置与候补。
功能的说明
说明
待选的数目
显示扩大图
(5mm
方形
)
内
的开口部的数量。当候补数
为零时，表示以鼠标所选择
的开口部有可能错误，或以
编辑器设定的坐标值有可
能错误，因此无法选择
[
执
行
]
。
选择号码
单击旋钮按钮
选择所
需的开口部。另外，选择候
补将会按照接近扩大中心
的顺序而排列。
GC030103S-30C00
GC030103S-29C00
4
