NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-58 EJS9AC-MB-03G-02 5 确认视野后，单击 [ 结束 ] 。 将显示确认结束的信息。 确认按钮 说明 [ 是 ] 保存所创建的检查数据后，返 回到 SP 编辑器。 [ 否 ] 废弃所编辑的全部内容后，返 回到 SP 编辑器。 [ 取消 ] 关闭 < 确认 > 画面。 6 单击 [ 是 ] 。 返回到 SP 编辑器。 7 单击 …
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-57
3.1.7
视野创建
只限对象机种为
SP
时。
创建焊料检查视野。如果不创建视野，将无法向机器下载检查数据。
1.
检查视野的创建
1
单击
[
视野创建
]
。
2
单击
[
开始
]
。
将显示
<
视野创建
>
画面。
设定画面
说明
列表
显示在
‘
检查条件设定
’
菜单所
设定的每个照相机倍率的开
口部数量。
( )
内的数字为开口部数
量。
‘
未指定的
开口部照相
机倍率放
大
’
对未指定状态的开口部设定
照相机倍率。
新建设定之际，全部的开口
部为未指定状态。
3
选择照相机倍率后，单击
[
执行
]
。
开始创建视野。不能进入指定倍率视野的开口
部，将自动变更至低倍率后创建视野。
4
单击
[
确定
]
。
将显示确认结束的信息。请根据是否需要确认
视野而单击下述按钮。
确认按钮
说明
[
是
]
无需确认视野时
[
取消
]
需要视野确认时
GC030106S-03C00
4
GC030106S-01C00
1
2
GC030106S-02C00
3
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-58 EJS9AC-MB-03G-02

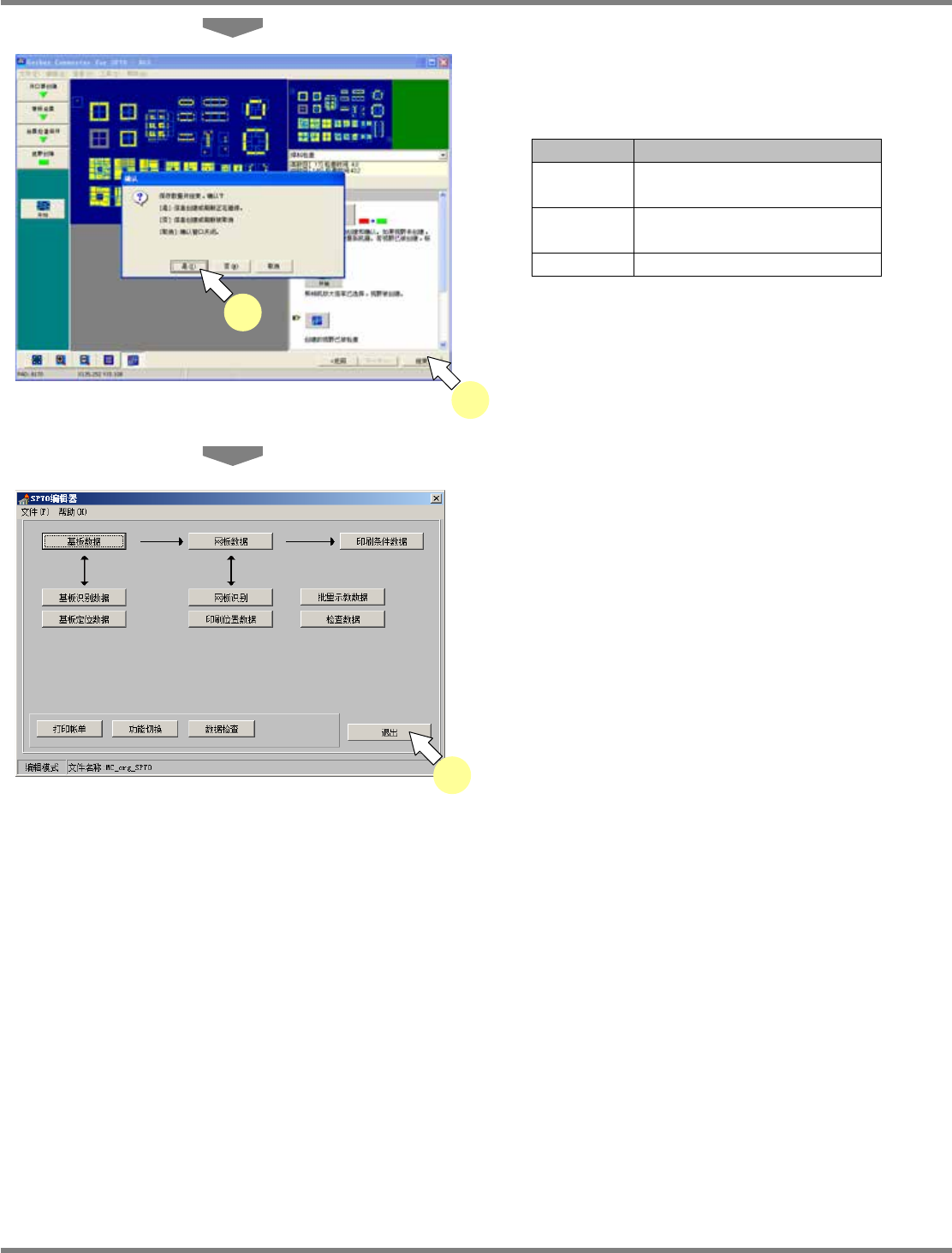

5
确认视野后，单击
[
结束
]
。
将显示确认结束的信息。
确认按钮
说明
[
是
]
保存所创建的检查数据后，返
回到
SP
编辑器。
[
否
]
废弃所编辑的全部内容后，返
回到
SP
编辑器。
[
取消
]
关闭
<
确认
>
画面。
6
单击
[
是
]
。
返回到
SP
编辑器。
7
单击
[
退出
]
。
保存所创建的检查数据后，返回到
PPD
管理员
画面。
GC030106S-04C01
5
6
GC020301S-04C00
7
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-59

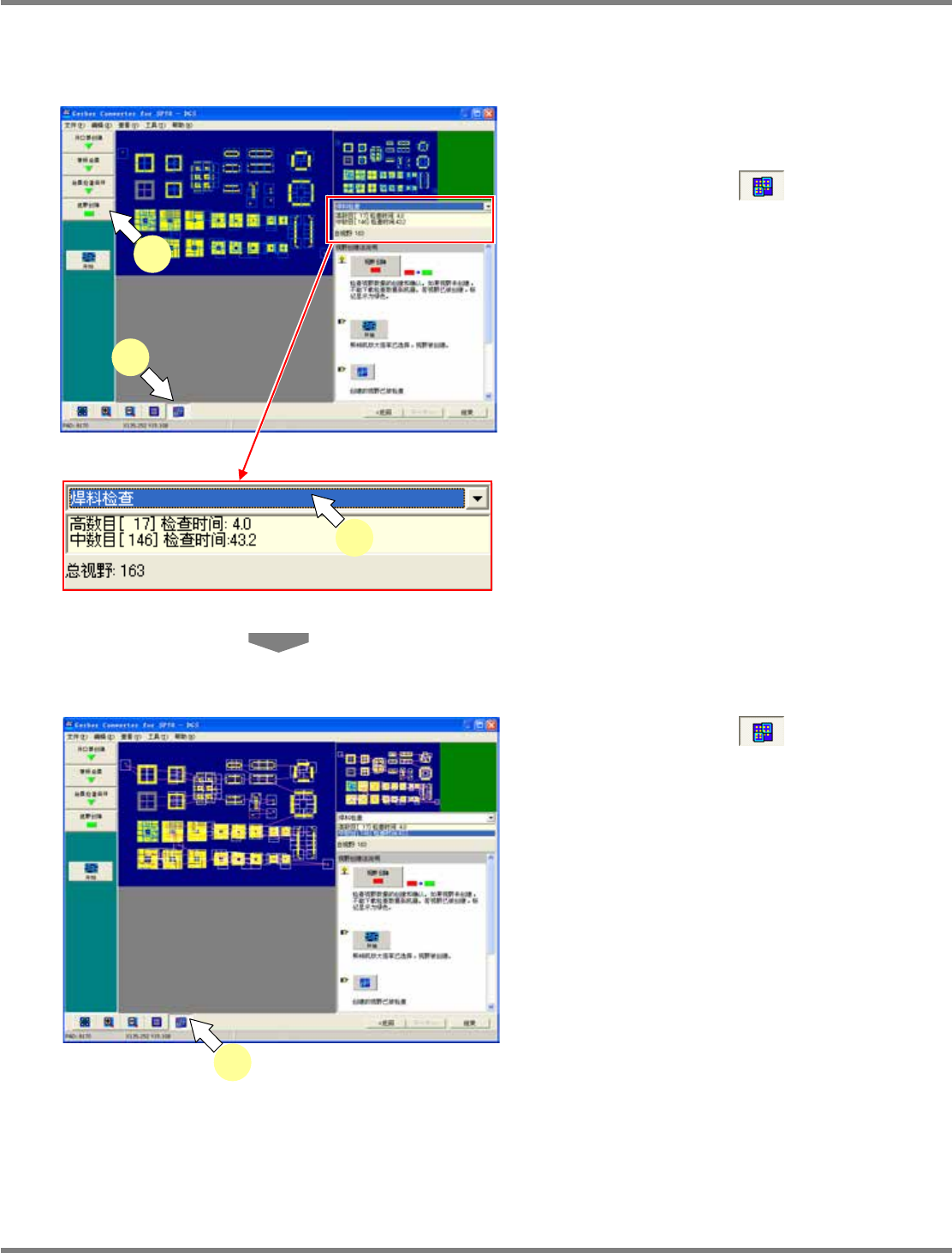

2.
视野路径的显示
显示视野与视野路径。
1
单击
[
视野创建
]
。
2
单击画面左下的
(
视野显示
)
。
当即已显示了视野框时，无需这项操作。
将在画面上显示全部的视野框。在视野列表下
方显示总视野数量。
3
从
[
焊料种类选择
]
的显示中选择检查种
类后，从
[
视野列表
]
中选择显示照相机
的倍率。
[
焊料种类选择
]
只在焊料检查以及网版检查有
效时显示。
将在画面上显示所选择的检查种类、照相机倍
率的视野以及路径。
4
单击画面左下的
(
视野显示
)
。
重新显示没有视野框的画面。
GC030106S-07C01
4
GC030106S-05C01
1
2
GC030106S-06C01
3
