NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-36 EJS9AC-MB-03G-02 8 一边观察画面，一边调整关联范围。 9 单击 [ 关联范围的更新 ] 。 将会显示是变更全部的相同元件的关 联范围， 还是只变更这个元件的关联范围之确 认信息。 10 根据关联设定的状况，选择某一项。 重新执行关联设定，会从执行结果选 项列表中 删除掉问题得以解决的元件。 请反复这项作业 ( 步骤 3 到步骤 …
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-35
5
在
‘
关联范围的调整
’
项目上打勾。
将显示信息窗口。
6
单击
[OK]
。
7
用鼠标单击需要调整的元件。
将会以绿色显示所选择的元件。
将会显示关联调整范围。调整范围的初期值与
元件尺寸相同。
3-1047
6
GC030104S-14C00
5
GC030104S-16C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-36 EJS9AC-MB-03G-02
8
一边观察画面，一边调整关联范围。
9
单击
[
关联范围的更新
]
。
将会显示是变更全部的相同元件的关联范围，
还是只变更这个元件的关联范围之确认信息。
10
根据关联设定的状况，选择某一项。
重新执行关联设定，会从执行结果选项列表中
删除掉问题得以解决的元件。
请反复这项作业
(
步骤
3
到步骤
10)
，直到所选
择的开口部全部消失。
3-1049
10
GC030104S-18C00
GC030104S-16C00
8
9
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-37

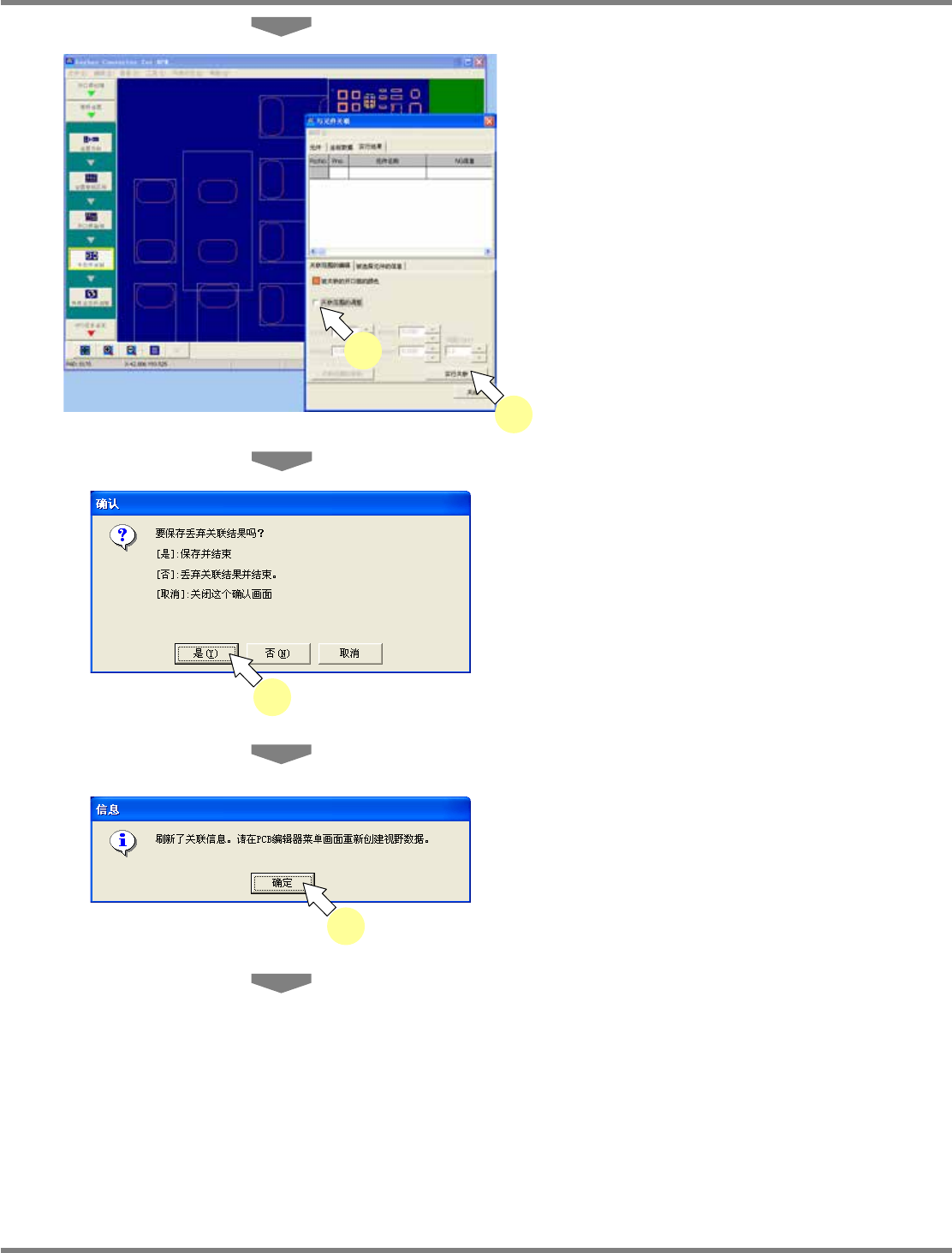

11
重复选择的开口部全部消失后，取消勾
选
‘
关联范围的调整
’
项目。
12
单击
[
关闭
]
。
将会显示是否保存关联设定结果的确认信息。
13
单击
[
是
]
。
14
单击
[
确认
]
。
将会显示
<
开口部编辑
>
画面。
3-1052
13
GC030104S-19C00
12
11
3-1053
14
