NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-7 ② GERBER 数据的转换已结束时 将会显示催促设定基板领域的确认信 息 ( 如下所示 ) 。 “ 基板区域未设置。请在 [ 基板设置 ]-[ 基板领域设定 ] 菜单下设定基板领域。 ” 单击 [OK] 关闭信息窗口，即会切换到基板领域设定 画面。 之后的作业步骤，请参照 “3.1.3 定位 ” 。 GC030101S-07…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-6 EJS9AC-MB-03G-02
SP
用
① 新建时
将显示选择
GERBER
数据的画面。
请选择
GERBER
数据，并进行转换
GERBER
数据的操作。
之后的作业步骤，请参照
“3.1.2 GERBER
数据转换
”
。
GC020301S-05C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-7

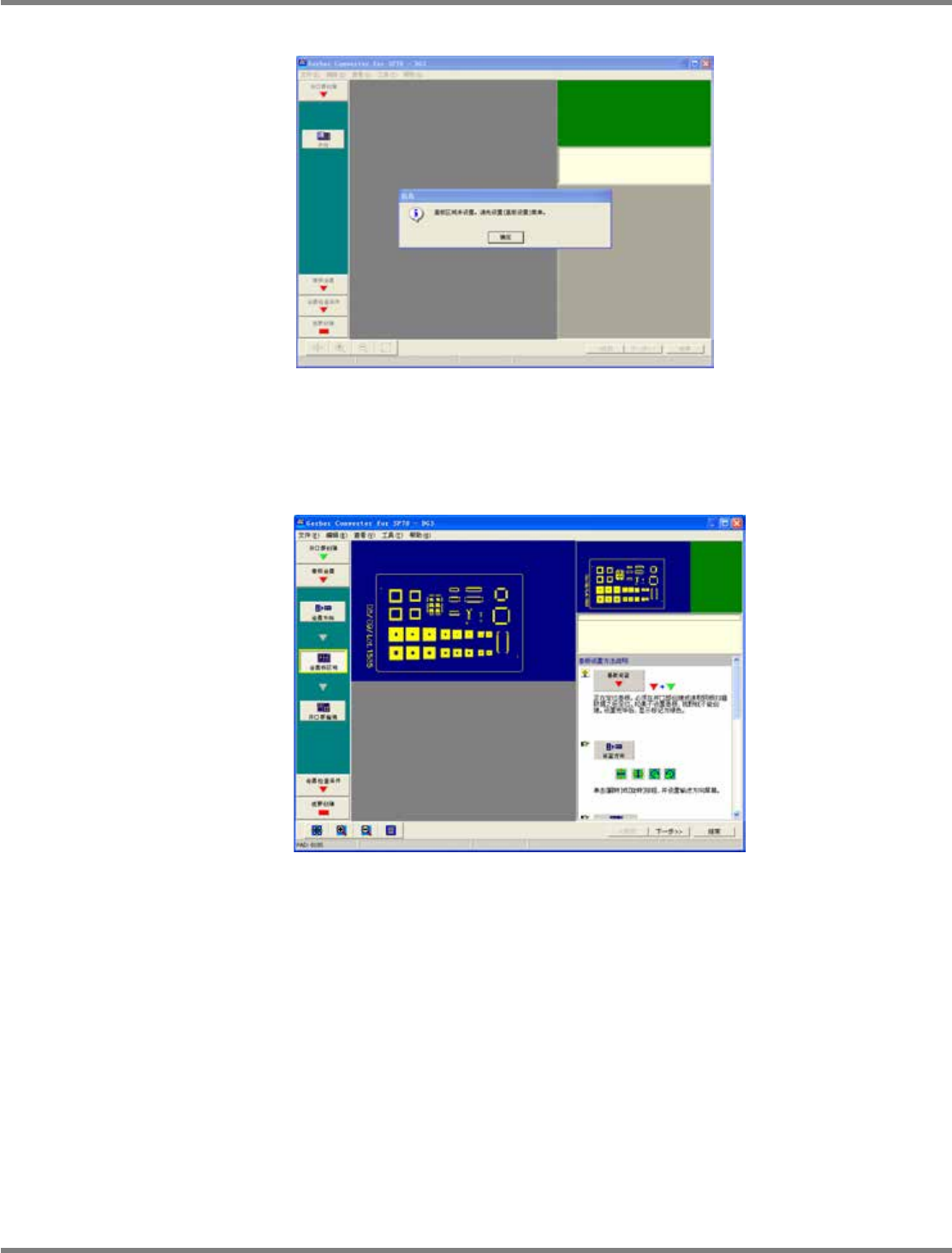

②
GERBER
数据的转换已结束时
将会显示催促设定基板领域的确认信息
(
如下所示
)
。
“
基板区域未设置。请在
[
基板设置
]-[
基板领域设定
]
菜单下设定基板领域。
”
单击
[OK]
关闭信息窗口，即会切换到基板领域设定画面。
之后的作业步骤，请参照
“3.1.3
定位
”
。
GC030101S-07C00
GC030101S-08C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-8 EJS9AC-MB-03G-02

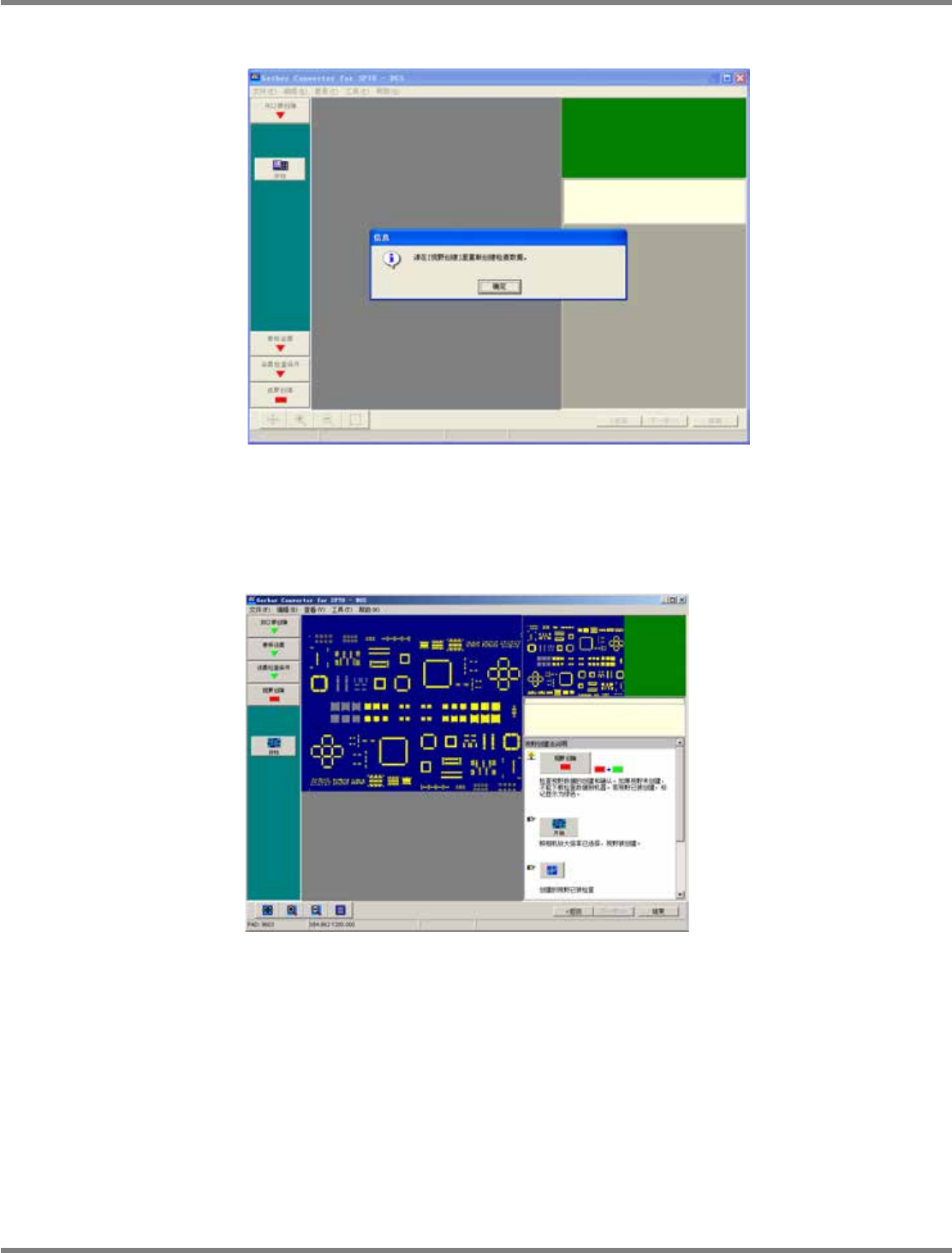

③ 开口部的定位已结束时
将显示催促创建视野的信息
(
下述
)
。
‘
请在
[
视野创建
]
里重新创建检查数据。
’
单击
[OK]
关闭信息窗口，即会切换到视野创建画面。
之后的作业步骤，请参照
“3.1.7
视野创建检查条件设定
”
。
GC030101S-09C00
GC030101S-10C00
