NPM-DGS GERBER 转换器 3.2 创建 APC 数据 EJS9AC-MB-03G-02 Page 3-95 菜单栏 设定标记 在任意的贴装元件上标注标记 ( ‘ ’ ) ，即可以一次性地设定数据。 A) 1 行反转 选择 [1 行反转 ] ，当前所选择行的 Mark 栏内的标记 ( ‘ ’ ) 即会反转。 在画面上，与该元件相联接设定的开 口部的颜色将会发生变化。 B) 全行反转 选择 [ 全行反转 ] ，全…
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
Page 3-94 EJS9AC-MB-03G-02
设定项目面板
项目
说明
APC
功能开关
贴装机控制
(APC)
X
方向补正
Y
方向补正
角度方向
请设定是执行还是不执行各个控制
(
补正
)
。
ON:
执行控制
(
补正
)
OFF:
不执行控制
(
补正
)
补正量的比率
电极方向
(ELDir)
非电极方向
(NonELD)
角度方向
(ADir)
请设定各方向补正量的比率。
能够输入的范围为
: 0.0(%)
以上、
100.0(%)
以下。
补正量的界限值
:
电极方向
(EILmt)
非电极方向
(NonEIL)
角度方向
(Almt)
请设定各方向补正量的界限值。
能够输入的范围为
: 0.000(mm)
以上、
5.000(mm)
以下。
能够输入的角度范围为
: 0.0(deg.)
以上、
10.0(deg.)
以下。
前馈偏移量
X
方向
(OfsX)
Y
方向
(OfsY)
请设定前馈时的偏移量。
能够输入的范围
: -10.000(mm)
以上、
10.000(mm)
以下。
输入
0.000
，即能够将补正功能设定为
‘OFF’
。
区块单位补正
请区块单位补正的参数。
测量控制
(Mes)
非对象
:
不视为测量控制的对象
对象
:
视为测量控制的对象
个别补正
(Indy)
否
:
不进行个别补正
是
:
进行个别补正
焊接区测量指定
请设定焊接区检查的参数。
安装基准
(Std)
焊料
:
以焊料贴装基准进行测量
焊接区
:
以焊接区贴装基准进行测量
焊接测量模式
(Land)
标准
:
以标准速度进行测量
高速
:
以高速进行测量
( )
内是贴装点列表的显示项目。设定项目的面板设定反应在相应列表的项目栏内。
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
EJS9AC-MB-03G-02 Page 3-95

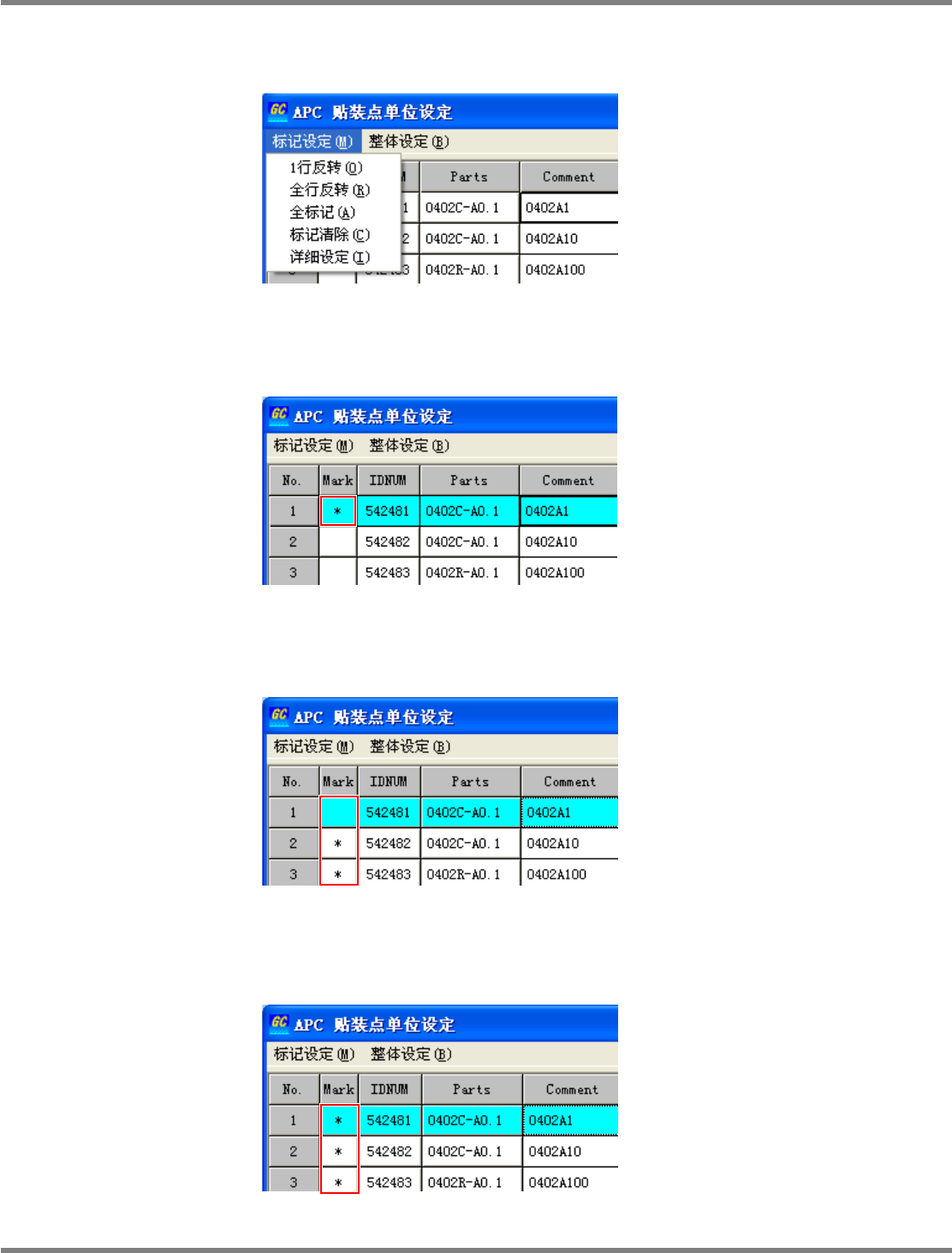

菜单栏
设定标记
在任意的贴装元件上标注标记
( ‘
’ )
，即可以一次性地设定数据。
A) 1
行反转
选择
[1
行反转
]
，当前所选择行的
Mark
栏内的标记
( ‘
’ )
即会反转。
在画面上，与该元件相联接设定的开口部的颜色将会发生变化。
B)
全行反转
选择
[
全行反转
]
，全部行的
Mark
栏的标记
( ‘
’ )
即会反转。
在画面上，与标注了标记
( ‘
’ )
的元件相联接设定的开口部的颜色将会发生变化。
C)
全标记
选择
[
全标记
]
，即会在全部行的
Mark
栏内标注
( ‘
’ )
。
在画面上，与全部元件相联接设定的开口部的颜色将会发生变化。
3-2007
3-2008
3-2009
3-2010
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
Page 3-96 EJS9AC-MB-03G-02
D)
清除标记
选择
[
标记清除
]
，将会删除全部行的
Mark
栏的标记
( ‘
’ )
。
在画面上，与全部元件相联接的开口部颜色将会返回到原来的颜色。
E)
详细设定
设定个别条件后，即可以进行标记设定。
选择
[
详细设定
]
，将会显示
<
标记设定
(
详细设定
)>
窗口。
a.
项目选择选项
b.
项目选择面板
c.
阈值设定面板
d.
条件设定面板
e.
标记设定面板
项目选择选项
请选择需要标注标记的项目。
能够选择的项目选项如下所示。各选项的详细内容，请参照下一页之后的记载。
APC
功能开关
补正量的比率
补正量的界限值
前馈偏移量
区块单位补正
焊接区测量指定
元件选择
注释选择
项目选择面板
请选择作为条件而指定的项目。
所显示的项目会因所选择选项而有所不同。
3-2011
3-2012
a
b
c
d
e
