NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-19  完成了基板领域的设定后,将会显示 信息。 8 单击 [ 确定 ] 。  将显示 < 编辑开口部 > 画面。 9 确认没有残留不属于开口部的形状后, 单击 [ 下一步 ] 。  如果在画面上残留有不属于开口部的 形状,在 请这个画面上执行删除后,单击 [ 下一步 ] 。  将显示 < 元件和关联 &…

100%1 / 148
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-18 EJS9AC-MB-03G-02

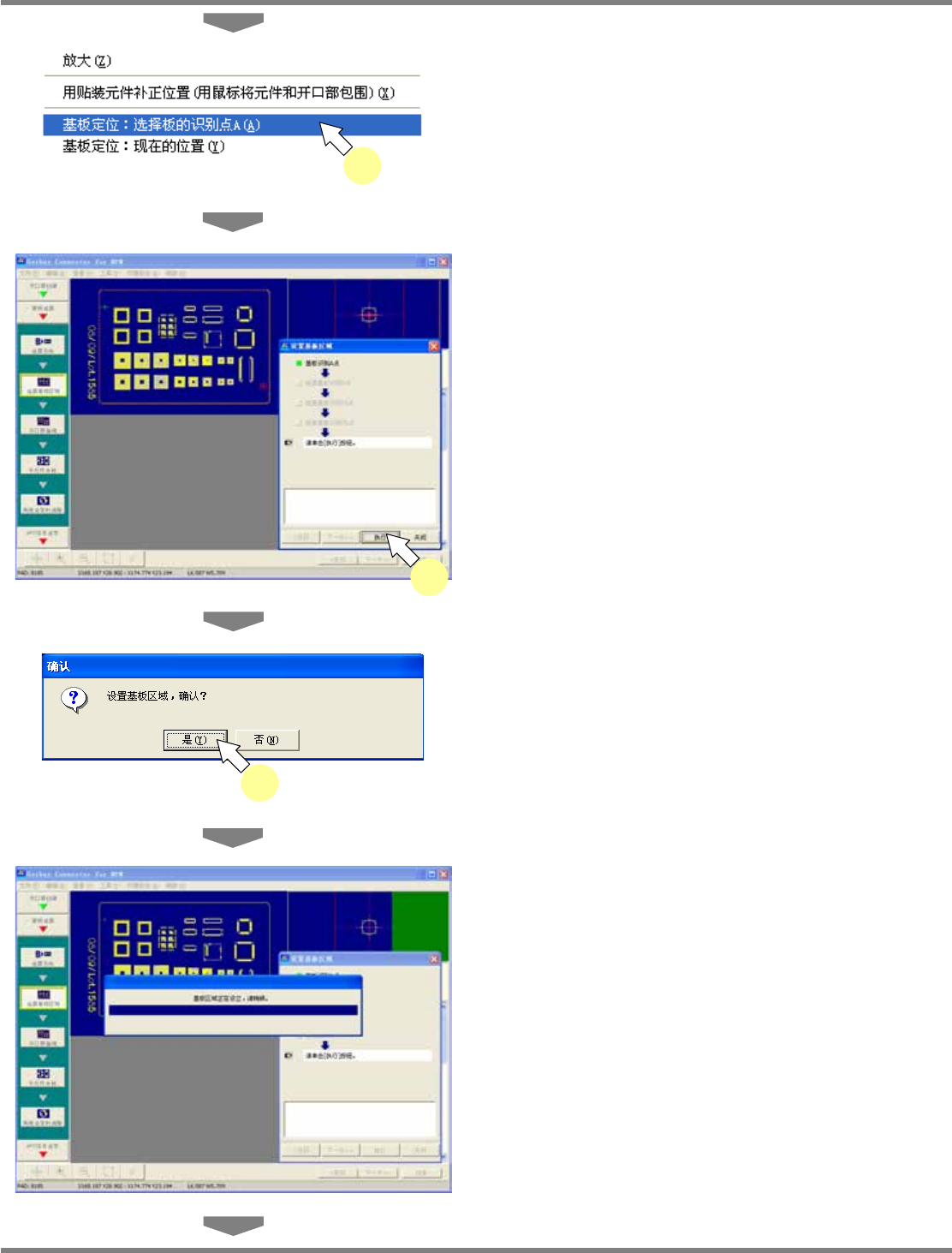

5
<
基板领域设定
>
窗口上选择
[
基板定
:
基板识别
A
点基准
]
设定条件后,将在画面上以红色虚线显示基板
框。
6
确认显示在画面上的基板框,如果正
确,则单击
[
执行
]
如果基板框的显示偏移,即表示以鼠标所选择
的开口部错误。这时,请单击
[
关闭
]
后,重新选
择开口部。
设定了基板领域后,将会在画面上以所设定的
纵横基板比率来显示整体基板。
将显示确认信息。
7
单击
[
]
在基板领域的设定过程中,显示进展栏。
GC030103S-19C00
6
GC030103S-21C00
3-1018
5
3-1020
7
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-19

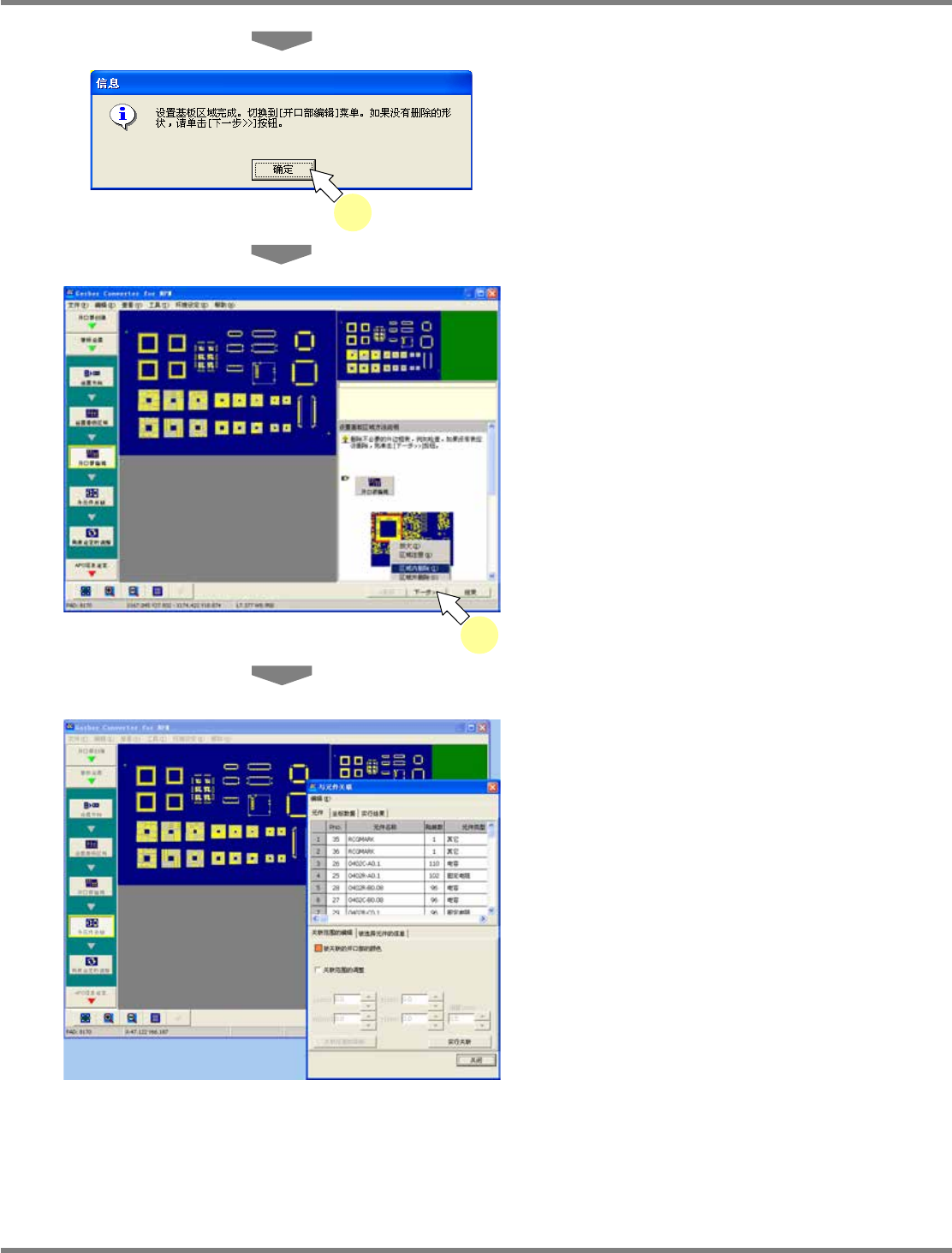

完成了基板领域的设定后,将会显示信息。
8
单击
[
确定
]
将显示
<
编辑开口部
>
画面。
9
确认没有残留不属于开口部的形状后,
单击
[
下一步
]
如果在画面上残留有不属于开口部的形状,在
请这个画面上执行删除后,单击
[
下一步
]
将显示
<
元件和关联
>
窗口。
GC030103S-23C00
9
GC030101S-04C00
3-1022
8
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-20 EJS9AC-MB-03G-02
方法
2.
利用贴装元件的定位方法
使用这个方法来定位之际,需要在画面上用鼠标围住贴装元件和开口部,因此请非常接近最初所显
示的元件和开口部。

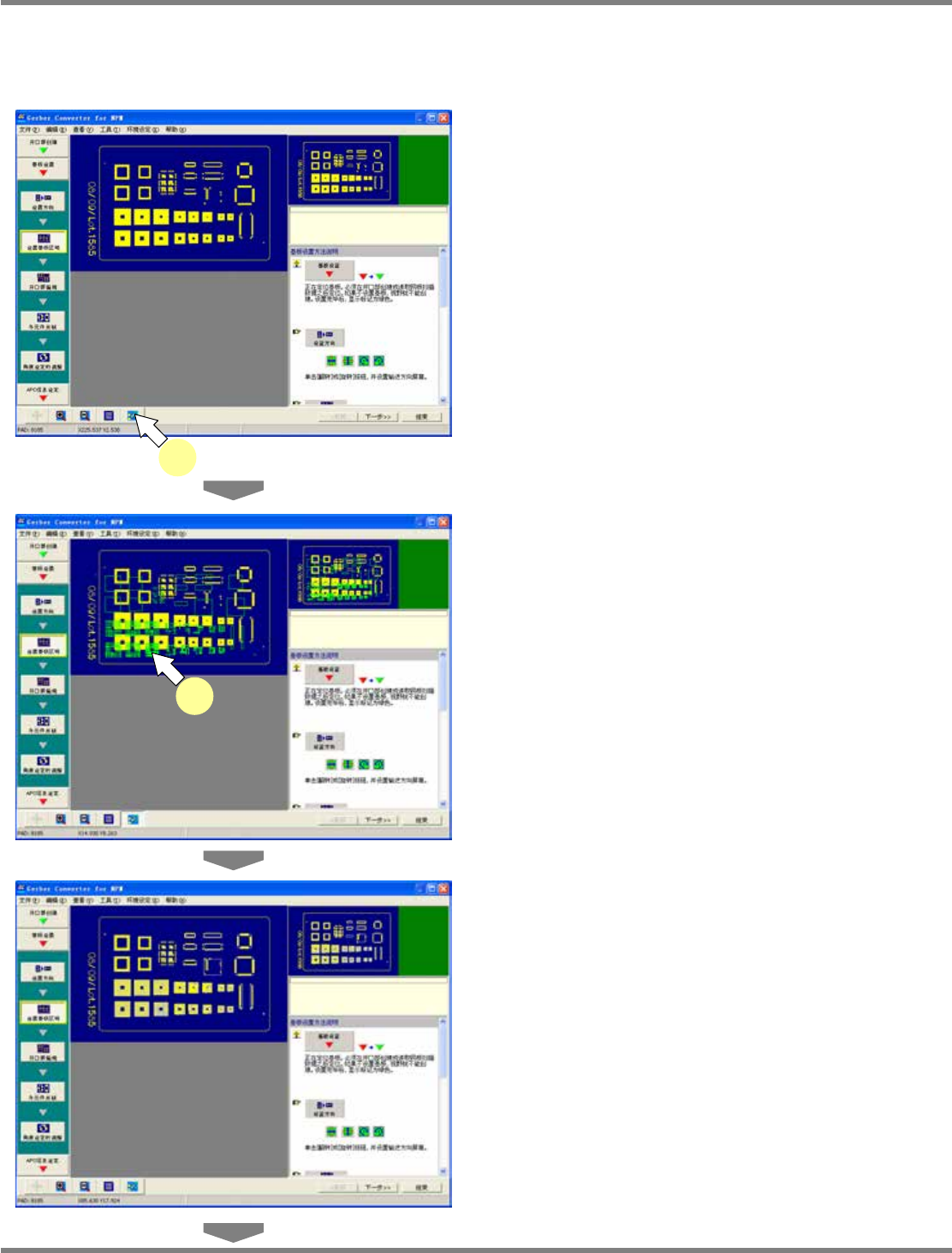

4
单击画面下方的元件移动按钮。
5
通过鼠标的拖拉操作,使元件框接近开
口部。
松开鼠标,即会在新的位置上重新描绘元件框。
为了正确围住贴装元件和开口部而放大显示。
如果无需放大就能够选择元件和开口部,请跳
到步骤
8
GC030103S-16C00
4
GC030103S-25C00
5
GC030103S-26C00
