NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-43 6 单击 [ 确定 ] 。 将会显示创建焊接区的画面 ( 白色 ) 。 如果还存在需要创建的焊接区，请反 复步骤 4 到步骤 6 的操作。 7 完成了全部焊接区的创建后，单击 [ 关 闭 ] 。 将显示确认信息。 8 单击 [ 确定 ] 。 3-1063 6 GC030104S-34C0 0 7 3-1065 8
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-42 EJS9AC-MB-03G-02
凸型
4
输入所创建焊接区的尺寸、数量后，单
击
[
创建
]
。
关于输入项目的详细内容，请参照后述的
“
焊接
区创建画面的说明
”
。
将显示确认信息。
引线型
5
单击
[
确定
]
。
将显示信息窗口。
(
左侧画面为凸型的信息画面。
)
3-1062
5
3-1060
4
3-1061
4
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-43

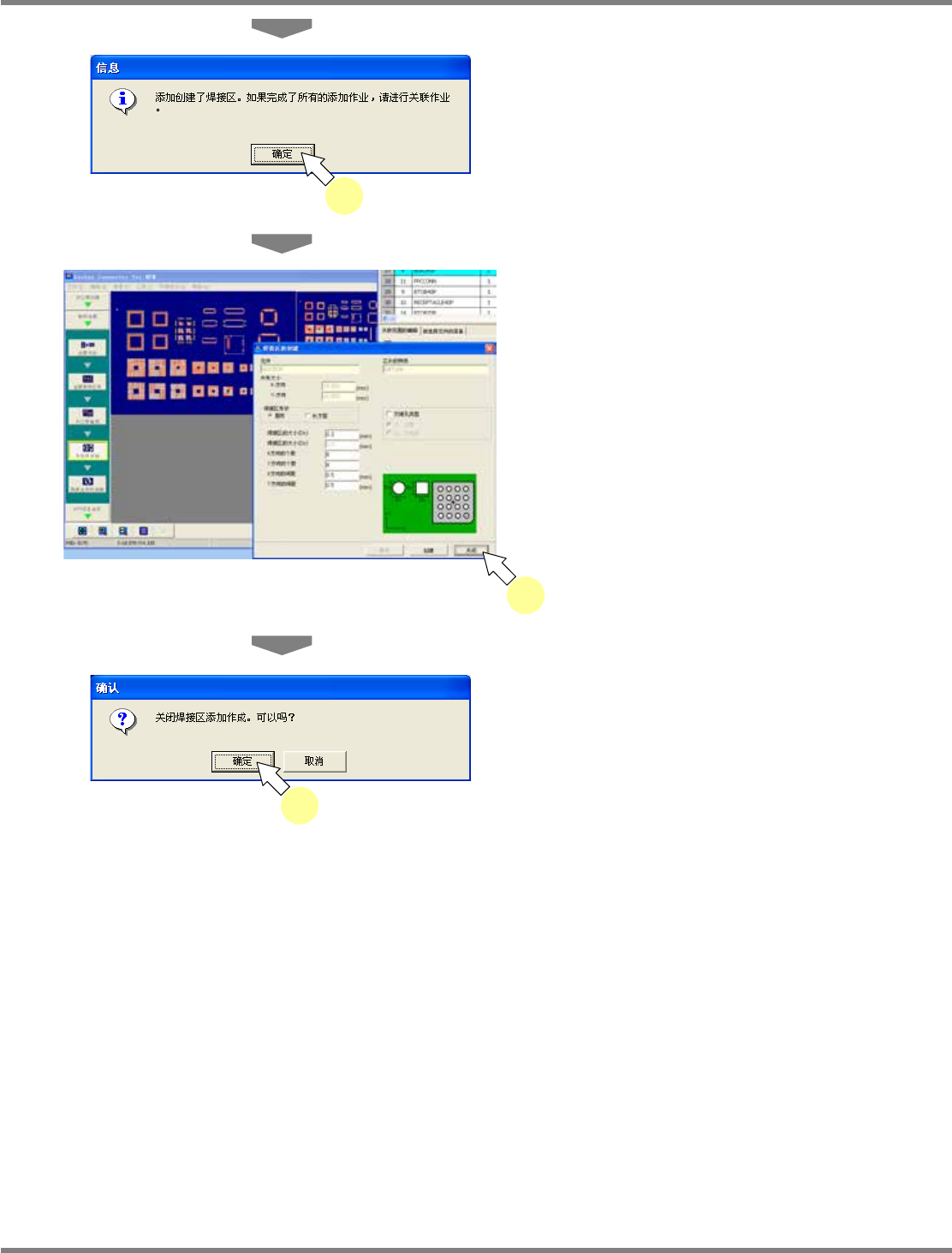

6
单击
[
确定
]
。
将会显示创建焊接区的画面
(
白色
)
。
如果还存在需要创建的焊接区，请反复步骤
4
到步骤
6
的操作。
7
完成了全部焊接区的创建后，单击
[
关
闭
]
。
将显示确认信息。
8
单击
[
确定
]
。
3-1063
6
GC030104S-34C00
7
3-1065
8
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-44 EJS9AC-MB-03G-02
焊接区创建画面的说明
A)
凸型焊接区创建画面的说明
在元件定义状态
(
角度为
0)
下进行输入。
在已贴装的全部相同元件
(
相同部品
)
上创建焊接区。
焊接区创建的设定项目
输入项目
说明
‘
焊接区形状
’
请选择焊接区的形状。
( ‘
圆形
’ / ‘
长方形
’ )
‘
焊接区的大小
(Dx)’
请输入焊接区的
X
方向的尺寸。
能够输入的范围为
: 0.01 mm
以上、
50.0 mm
以下。
‘
焊接区的大小
(Dy)’
这是焊接区的
Y
方向的尺寸。
在凸型的情形下，自动设定
Dx
的值。
因此不能输入。
‘X
方向的个数
’
请输入
X
方向的焊接区的数量。
能够输入的范围为
: 1
以上、
64
以下。
‘Y
方向的个数
’
请输入
X
方向的焊接区的数量。
能够输入的范围为
: 1
以上、
64
以下。
‘X
方向的间距
’
请输入
X
方向的焊接区间的间距。
能够输入的范围为
: Dx
以上、
50.0 mm
以下。
在半间距的情形下，请分两次创建焊接区。
‘Y
方向的间距
’
请输入
Y
方向的焊接区间的间距。
能够输入的范围为
: Dy
以上、
50.0 mm
以下。
在半间距的情形下，请分两次创建焊接区。
‘
交错孔类型
’
当焊接区为交错孔类型时，请勾选。
‘[1:1]
球
’ / ‘[1:1]
无球
’
‘
元件
’
、
‘
元件类型
’
、
‘
外形大小
’
是各个贴装元件的信息。在创建焊接区的画面上，这些项目显示为
灰色，并不能输入。
3-1060
