NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-2 EJS9AC-MB-03G-02 3.1 创建检查数据 3.1.1 启动画面 在 GERBER 转换器上， 受检查数据的创建进展状况的影响， 在启动之后紧接 显示的画面会有所不 同。 关于 GERBER 转换器的启动方法，请参照 “2.3.1 启动 ” 。 NPM 用 ① 新建时 将显示选择 GERBER 数据的画面。 请选择 GERBER 数据，并进…
NPM-DGS
GERBER
转换器
EJS9AC-MB-03G-02 Page 3-1
3.
作业步骤
在本章中，对在使用
GERBER
转换器的各种功能的作业步骤进行说明。
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-2 EJS9AC-MB-03G-02
3.1
创建检查数据
3.1.1
启动画面
在
GERBER
转换器上，受检查数据的创建进展状况的影响，在启动之后紧接显示的画面会有所不
同。
关于
GERBER
转换器的启动方法，请参照
“2.3.1
启动
”
。
NPM
用
① 新建时
将显示选择
GERBER
数据的画面。
请选择
GERBER
数据，并进行转换
GERBER
数据的操作。
之后的作业步骤，请参照
“3.1.2 GERBER
数据转换
”
。
3-1001
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-3
②
GERBER
数据的转换已结束时

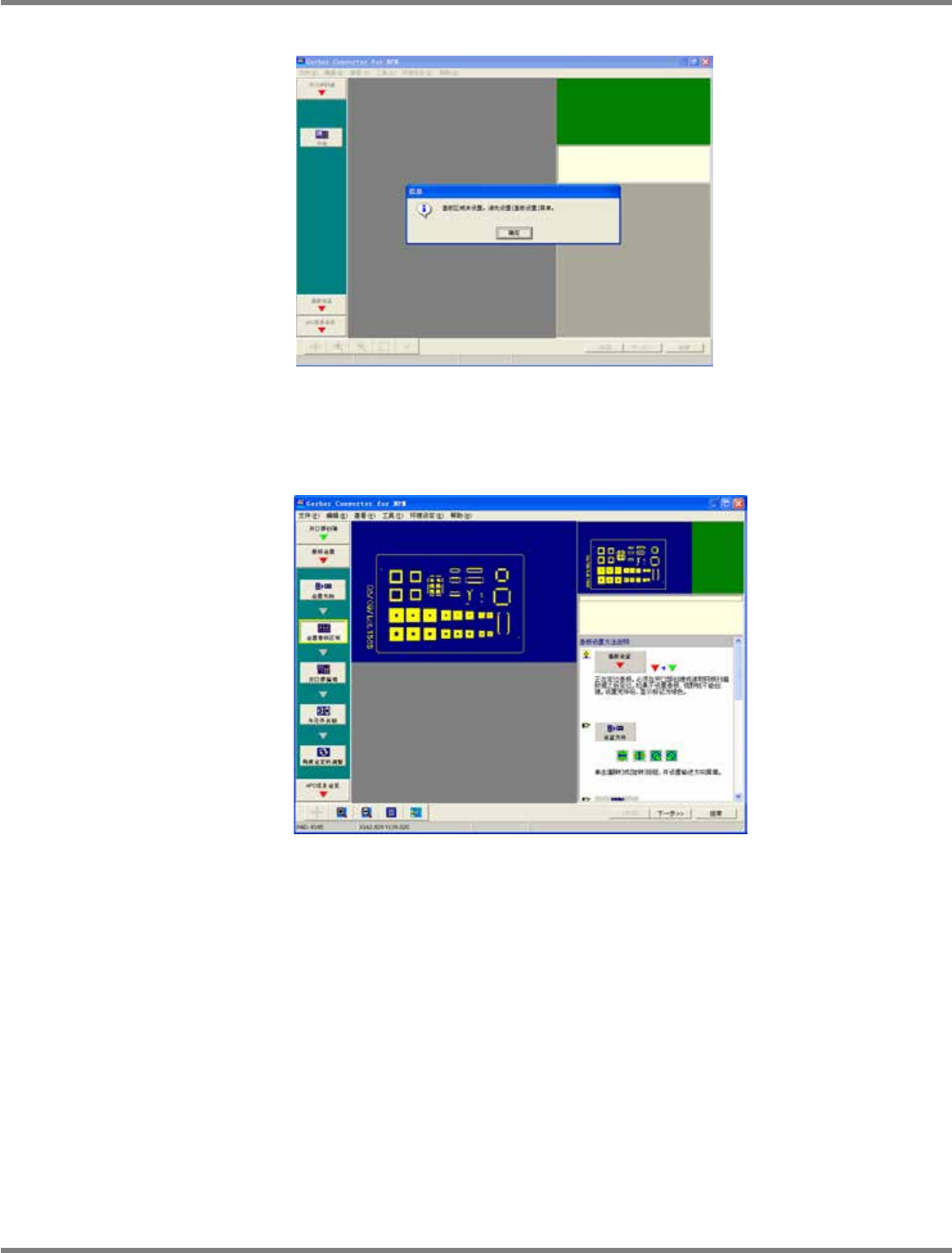

将会显示催促设定基板领域的确认信息
(
如下所示
)
。
“
基板区域未设置。请在
[
基板设置
]-[
基板领域设定
]
菜单下设定基板领域。
”
单击
[OK]
关闭信息窗口，即会切换到基板领域设定画面。
之后的作业步骤，请参照
“3.1.3
定位
”
。
3-1002
GC030101S-03C00
