NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-83 3.1.11 检查条件的扩展功能 当对象机种为 SP 时。 在检查条件设定菜单内备有扩展功能 。 请根据需要使用。 另外， 只有在基本设定菜单下可选择本功 能。 1. 区域网版的设定 2. 印刷位置补正的设定 1. 区域网版的设定 当因存在多张基板的缝隙或粗焊丝等 ， 而会导致被误识别为焊料的大 噪点等情形下， 可通过画…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-82 EJS9AC-MB-03G-02

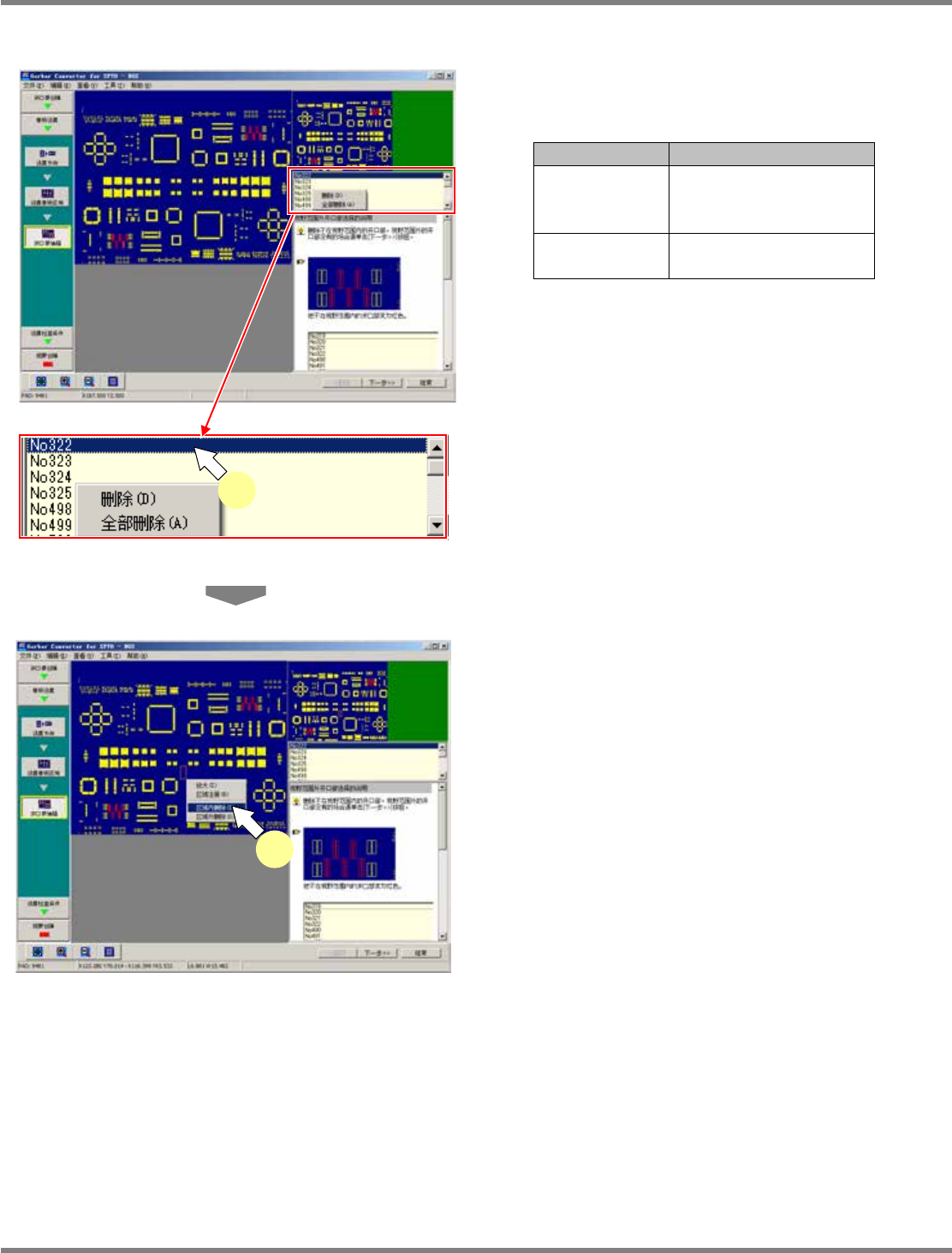

② 删除步骤
1
选择已注册的、无法进入视野范围内的
网板开口数据编号。
设定项目
说明
‘
删除
’
将从开口部编辑区域删
除所选择的开口数据编
号。
‘
全部删除
’
从开口部编辑区域删除
全部的开口数据编号。
2
选择任意的空白部位后右击，从右击菜
单中选择
[
区域内删除
]
。
将删除无法通过安装在印刷机上的照相机拍摄
的网板开口部。
GC030109S-08C00
1
GC030109S-07C00
GC030109S-09C00
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-83
3.1.11
检查条件的扩展功能
当对象机种为
SP
时。
在检查条件设定菜单内备有扩展功能。请根据需要使用。另外，只有在基本设定菜单下可选择本功
能。

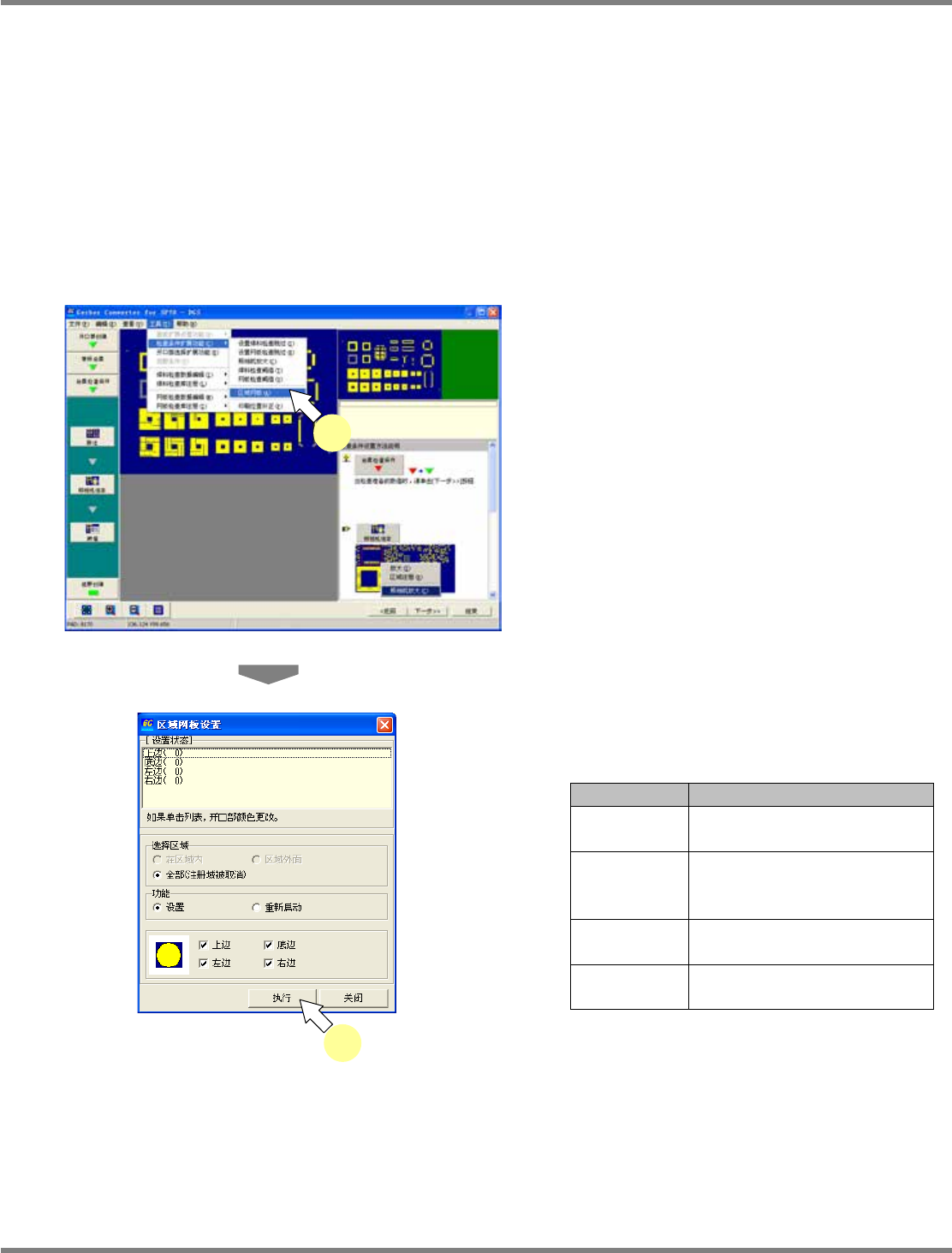

1.
区域网版的设定

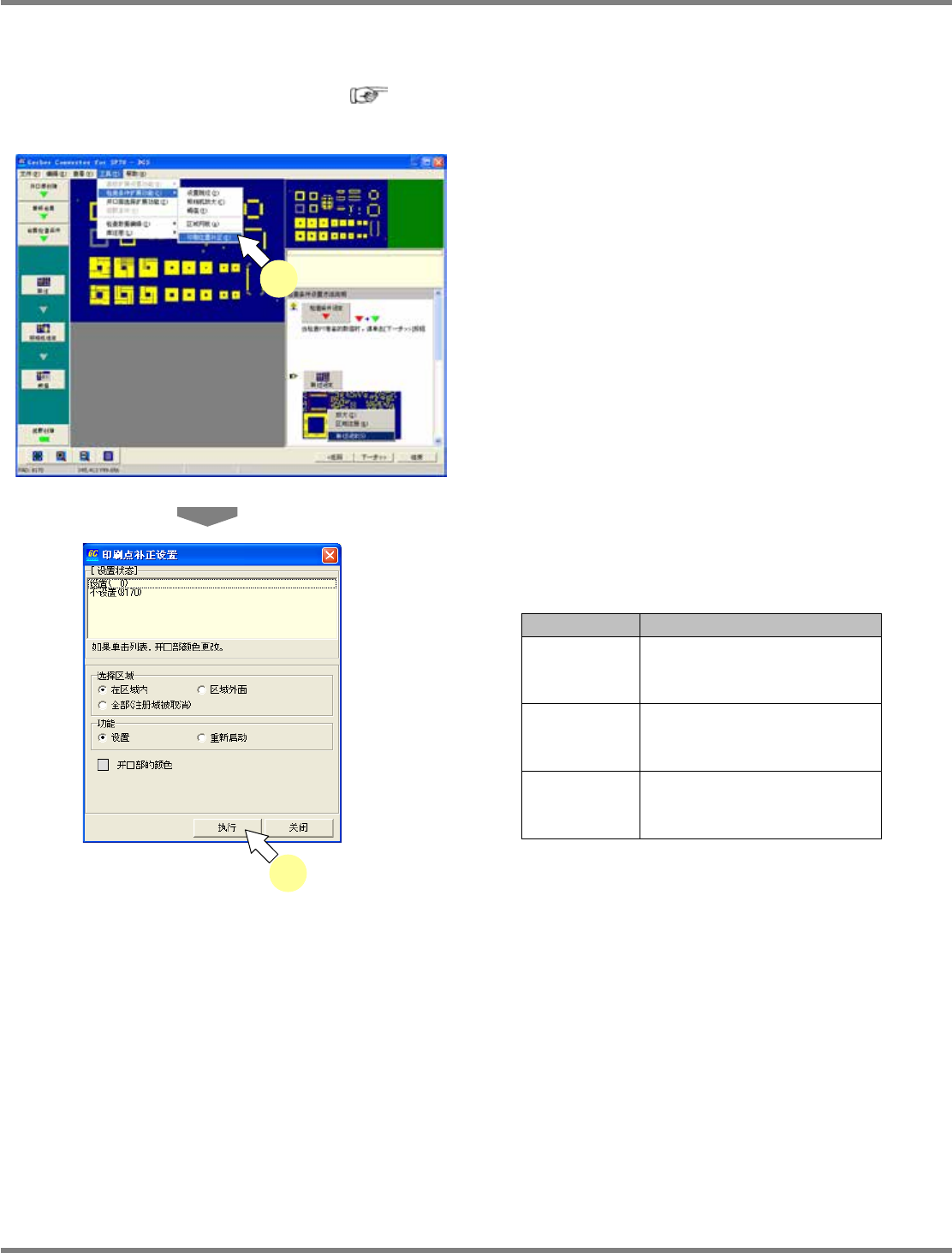

2.
印刷位置补正的设定
1.
区域网版的设定
当因存在多张基板的缝隙或粗焊丝等，而会导致被误识别为焊料的大噪点等情形下，可通过画像处
理来排出会给识别带来不良影响的噪点部分。
1
单击
[
工具
]
[
检查条件扩展功能
]
[
区域网版
]
。
将显示
<
区域网版设置
>
画面。
2
设定条件后，单击
[
执行
]
。
<
区域网版设置
>
画面的内容说明
设定项目
说明
‘
设置状态
’
显示设定了区域网版的状态。
( )
内的数字为开口部数量
‘
选择区域
’
选择在领域的内部还是外部设
定条件。如果选择全部，则全
部的开口部都为对象。
‘
功能
’
选择在对象开口部内设置区域
网版还是解除区域网版。
‘
设定值
’
勾选设置网版的方向上。
(
上边、底边、左边、右边
)
条件设定之后的步骤，与
“3.1.6
设定检查条件
”
的步骤相同。
GC030110S-01C01
1
GC030110S-02C00
2
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-84 EJS9AC-MB-03G-02
2.
印刷位置补正的设定
在试印刷下，选择用来计算印刷位置补正的开口部。
如需此状态有效，请单击
[
工具
]
[
焊料检查数据编辑
]
[
软切换
]
，将印刷补正设定为
“ON”
。
(
关
于印刷位置的补正，请参照
“3.1.8
编辑检查数据
3.
焊料检查软切换
”)
但是，只有在机器上执行了
[
机器调整
]
菜单的
[
印刷状态检查
]
之际有效。
1
单击
[
工具
]
[
检查条件扩展功能
]
[
印刷位置补正
]
。
将显示
<
印刷点补正设置
>
画面。
2
设定条件后，单击
[
执行
]
。
<
印刷点补正设置
>
画面内的内容说明
设定项目
说明
‘
设置状态
’
显示设定了印刷位置补正的状
态。
( )
内的数字为开口部数量
‘
选择区域
’
选择在领域的内部还是外部设
定条件。如果选择全部，则全
部的开口部都为对象。
‘
功能
’
选择在对象开口部内设置印刷
位置补正还是解除印刷位置补
正。
条件设定之后的步骤，与
“3.1.6
设定检查条件
”
的步骤相同。
GC030110S-03J01
1
GC030110S-04C00
2
