3.1.10
基板设定的扩展功能
当对象机种为
SP
时。
在基板设定菜单内备有扩展功能。请根据需要使用。另外，只有在基本设定菜单下可选择本功能。
1.
孔径数据的确认
2.
复制领域
3.
视野范围外开口部的选择
1.
孔径数据的确认
可确认所使用的孔径数据与以这个孔径所创建的开口部。当以
GERBER
数据转换所创建的开口部
与网版部的大小不同时，请使用本功能来确认孔径数据的值是否正确。

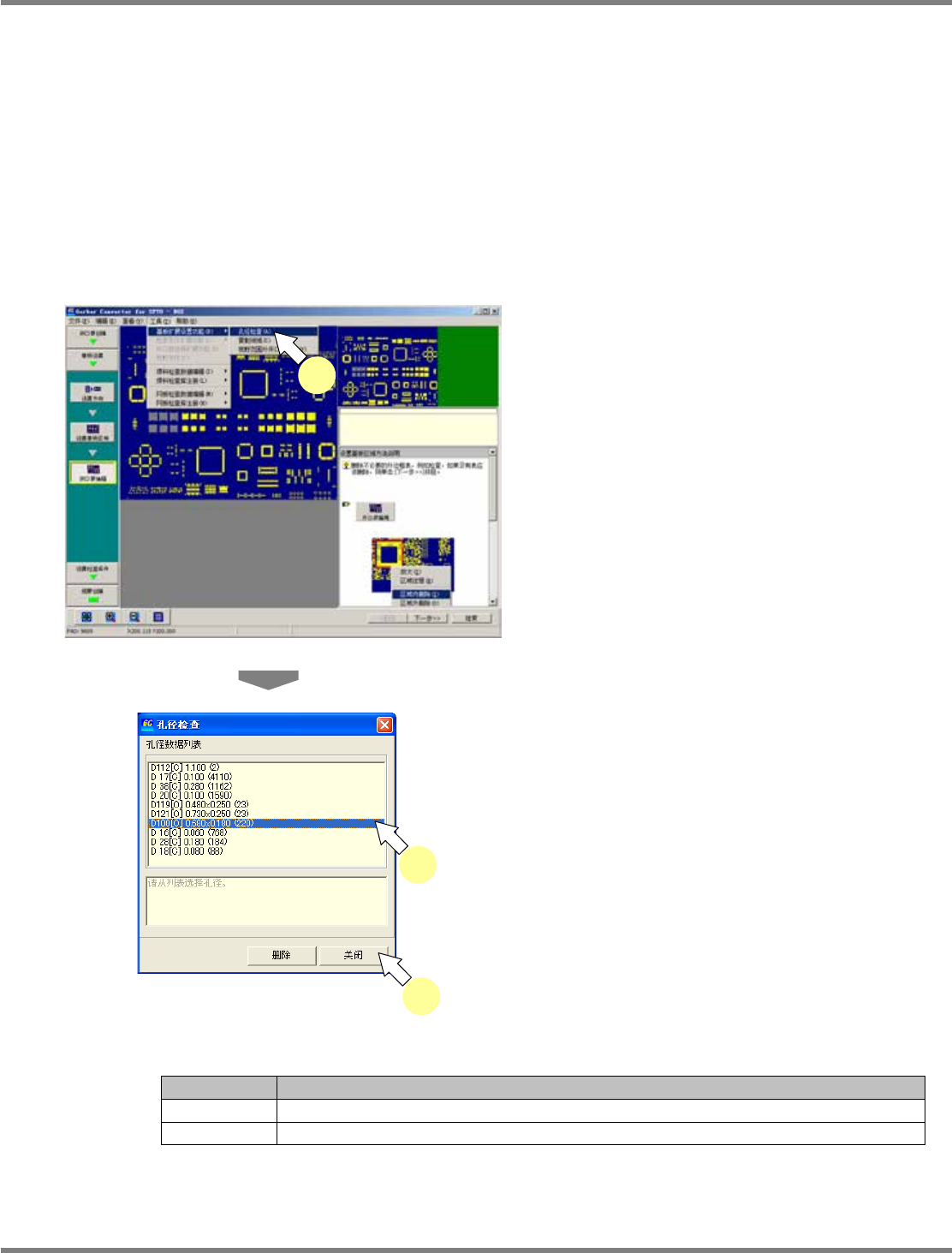

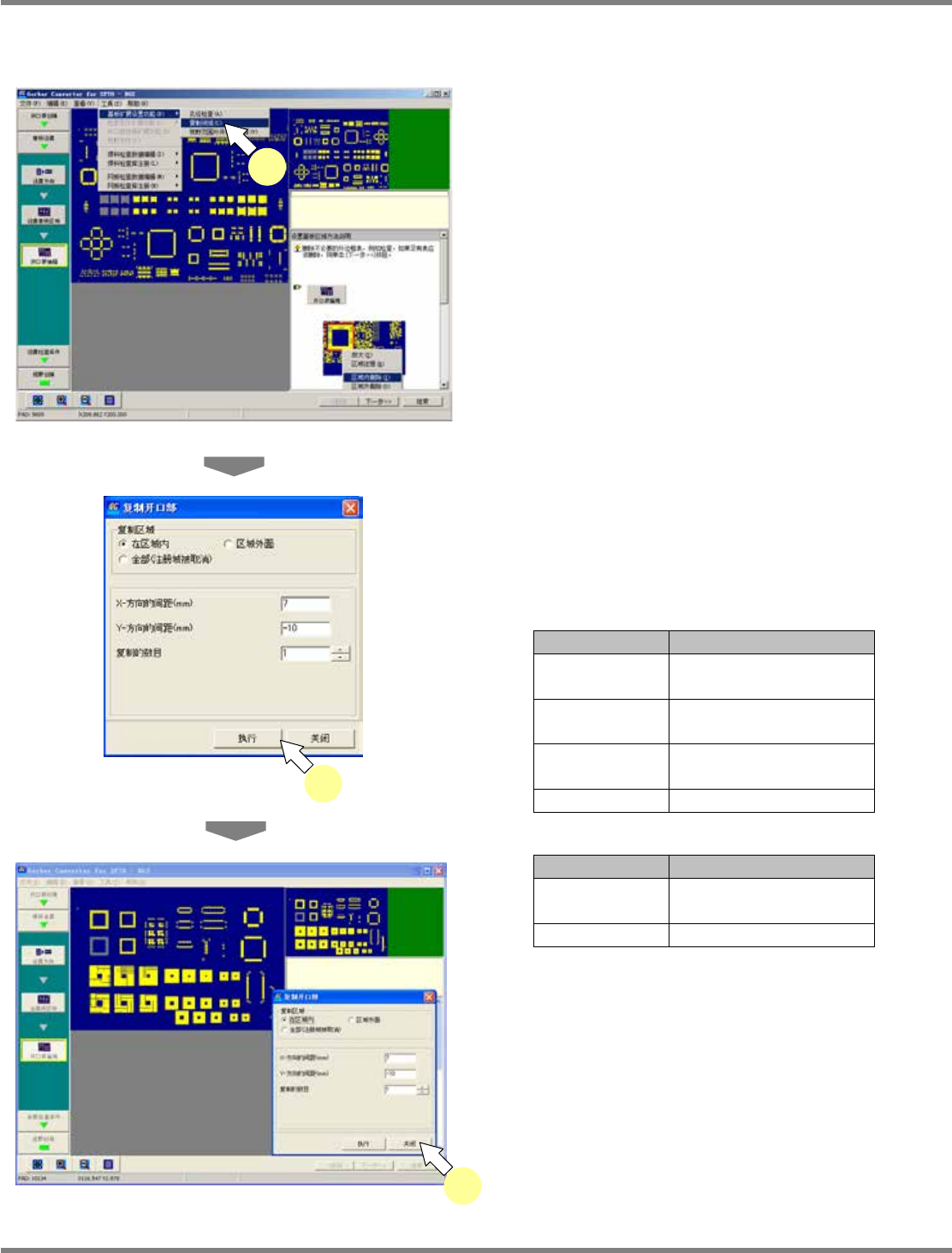

1
单击
[
工具
]
[
基板扩展设置功能
]
[
孔径检查
]
。
将显示
<
孔径检查
>
画面。
2
从列表中选择目标孔径。
将会变更该开口部的颜色后加以显示。
3
完成确认后，单击
[
关闭
]
。
<
孔径检查
>
画面按钮的说明
按钮
说明
[
删除
]
删除在列表中所选择的以孔径创建的开口部。
[
关闭
]
关闭
<
孔径检查
>
画面。
GC030109S-02C00
2
3
GC030109S-01C00
1
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-80 EJS9AC-MB-03G-02
2.
复制领域
可复制以鼠标围住的领域。在多张基板下，
GERBER
数据的定义只为一个程序块时，使用本功能。
1
单击
[
工具
]
[
基板扩展设置功能
]
[
复制领域
]
。
将显示
<
复制开口部
>
画面。
2
输入复制信息后，单击
[
执行
]
。
将会复制指定领域内的开口部，并在画面内重
新描绘。
<
复制开口部
>
画面的内容说明
设定项目
说明
‘
复制区域
’
指定复制对象位于领域
内侧还是外侧。
‘X
方向的间距
(mm)’
设定进行每个复制时的
X
方向移动量。
‘Y
方向的间距
(mm)’
设定进行每个复制时的
Y
方向移动量。
‘
复制的数目
’
设定复制数量
(1
～
)
。
<
复制开口部
>
画面按钮说明
按钮
说明
[
执行
]
根据指定内容复制开口
部。
[
关闭
]
关闭
<
复制开口部
>
画面。
3
单击
[
关闭
]
。
GC030109S-04C00
2
GC030109S-05C00
3
GC030109S-03C00
1
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-81
3.
视野范围外开口部的选择

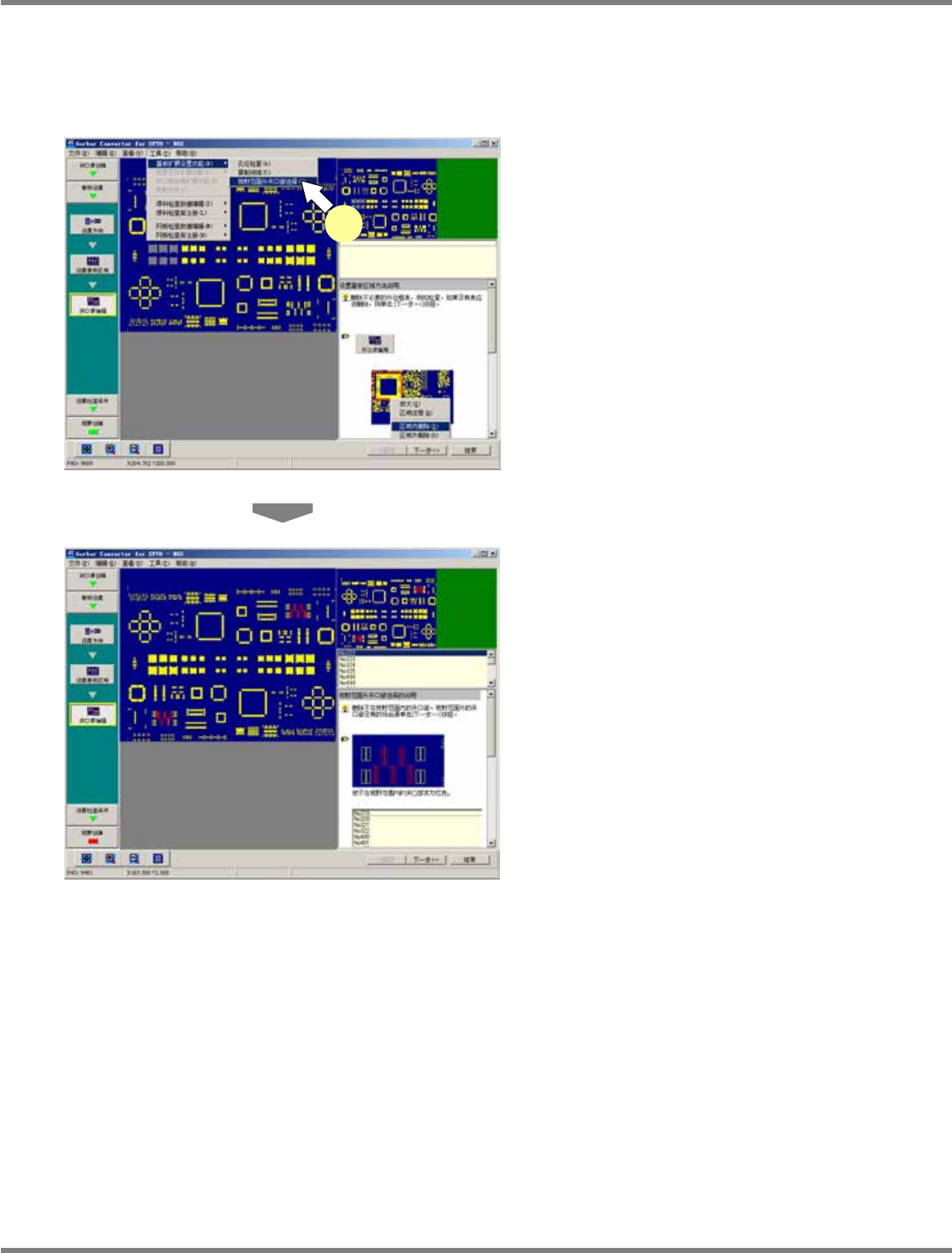

单击
[
视野范围外开口部选择
]
菜单，将以红色显示没有进入安装在印刷机上的照相机拍摄范围内的
网板开口部，并可在开口部编辑区域显示或删除这个网板的开口部编号。
① 注册步骤
1
单击
[
工具
]
[
基板扩展设置功能
]
[
视野范围外开口部选择
]
。
将以红色显示无法通过安装在印刷机上的照相
机拍摄到的网板开口部，开口数据编号被注册
到开口部编辑区域。
GC030109S-10C00
GC030109S-06C00
1
