NPM-DGS GERBER 转换器 3.2 创建 APC 数据 EJS9AC-MB-03G-02 Page 3-91 3.2.2 设定 APC 贴装点单位数据 在这里所设定的数据，是贴装机及印 刷机的贴装点单位数据。 在初期启动时，设定为主程序库的值 。 1 单击 [APC 信息设定 ] 。 将显示 <APC 信息设定 > 画面。 2 单击 [APC 贴装点单位 ] 。 将显示 <APC 贴装点单位设定 &g…
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
Page 3-90 EJS9AC-MB-03G-02
3
选择
[
前馈
]
选项。
4
设定前馈用基板单位数据后，单击
[
应
用
]
。
设定项目的详细内容，请参照下表。
将显示信息窗口。
5
单击
[
确定
]
。
基板单位数据的设定项目
设定项目
说明
‘
基板的种类
’
请从
‘1
张基板
’ / ‘
区块基板
’ / ‘
载体基板
’ / ‘
托盘基板
’
中设定基板种类。
初期启动时，设定为
‘1
张基板
’
。
‘
贴装机控制
’
对贴装机进行
APC
控制之际，请选择
‘ON’
。
初期启动时，设定为
‘OFF’
。
‘
检查机控制
’
对检查机进行
APC
控制之际，请选择
‘ON’
。
初期启动时，设定为
‘OFF’
。
‘
补正模式
’
请从
‘
贴装点单元
’ / ‘
区块单位
’ / ‘
区块单位
(2
点补正
)’
中选择补正方法。
初期启动时，设定为
‘
贴装点单位
’
。
‘
贴装点单位补正时的
平均值应用量
’
在需要设定平均值偏移量时，请选择
‘ON’
后输入设定值。
初期启动时，设定为
‘OFF’
。
能够设定的偏移量范围为
: 0.001mm
以上、
1.000mm
以下。
GC030201S-03C00
3
4
3-2004
5
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
EJS9AC-MB-03G-02 Page 3-91
3.2.2
设定
APC
贴装点单位数据

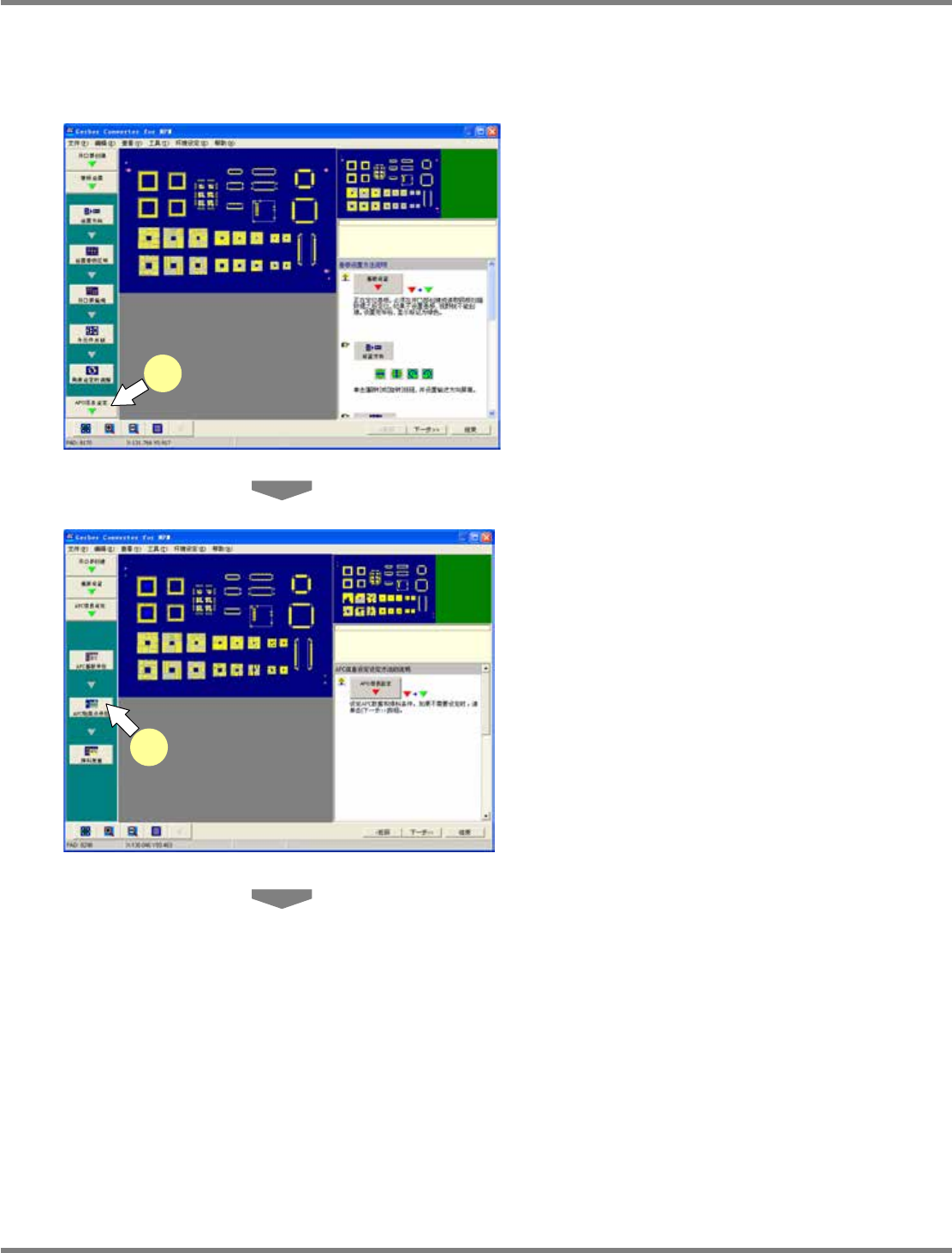

在这里所设定的数据，是贴装机及印刷机的贴装点单位数据。
在初期启动时，设定为主程序库的值。
1
单击
[APC
信息设定
]
。
将显示
<APC
信息设定
>
画面。
2
单击
[APC
贴装点单位
]
。
将显示
<APC
贴装点单位设定
>
窗口。
GC030201S-01C00
1
3-2002
2
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
Page 3-92 EJS9AC-MB-03G-02
3

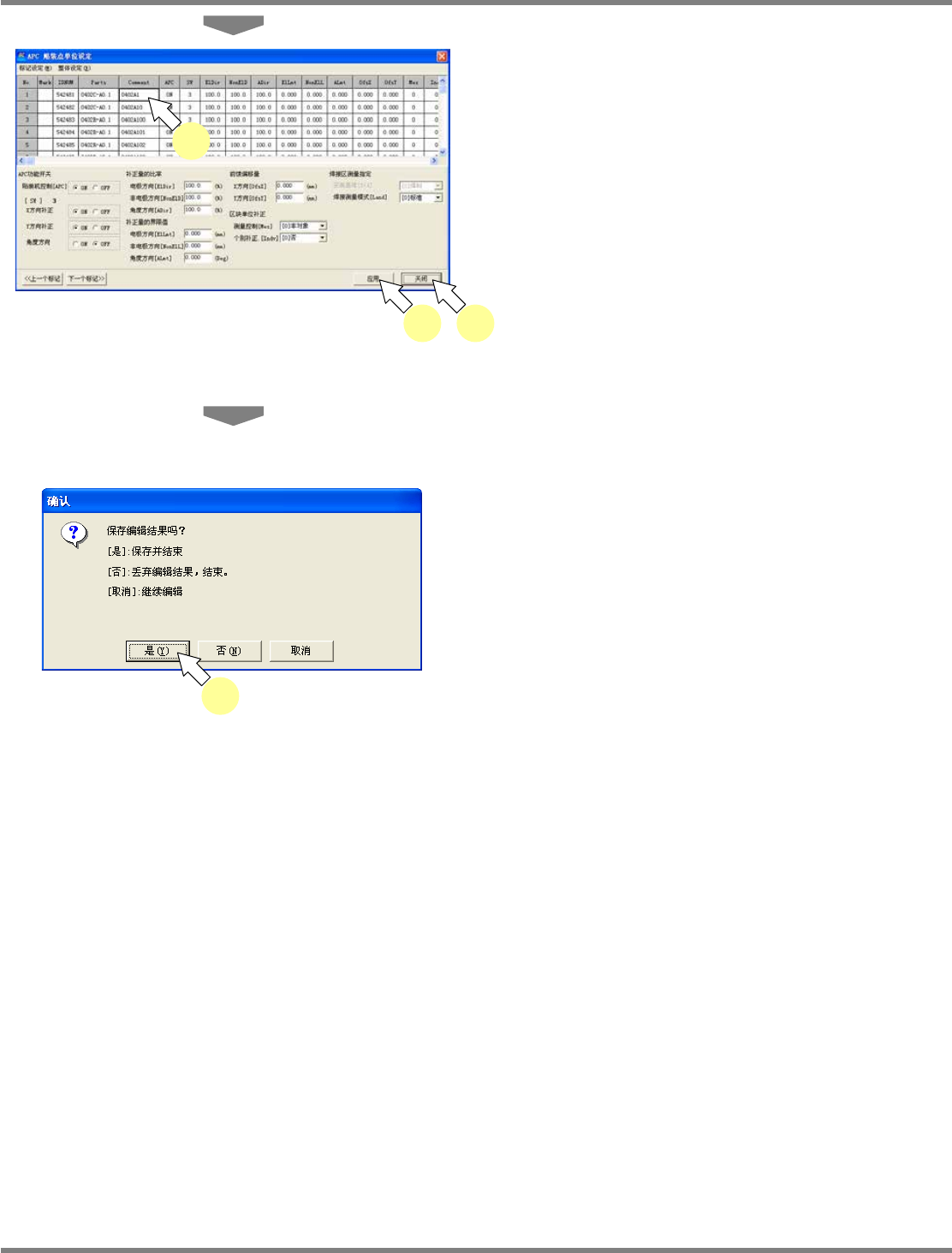

从列表中选择需要进行设定的贴装点。
将会在画面的相应部位上显示十字光标。
4
设定贴装点单位数据后，单击
[
应用
]
。
设定项目的详细内容，请参照下一页之后的相
关记载。
5
设定全部的贴装点单位数据后，单击
[
关闭
]
。
将显示确认信息。
6
单击
[
是
]
。
3-2006
6
3-2005
3
4 5
