NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-16 EJS9AC-MB-03G-02 3.1.3 定位 当对象机种为 NPM 时，对贴装元件与开口部的位置进行定义 。 当对象机种为 SP 为，对识别点的位置进行定义。 ① 基板方向的设定 GERBER 数据的坐标系统与基板不相同，因此需 要参考实际基板或显示中的元件 ( 当对象机种为 SP 时，为识别点 ) ，使开口部的朝向对准基板。 1 单击反转、 旋转， …

100%1 / 148
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-15

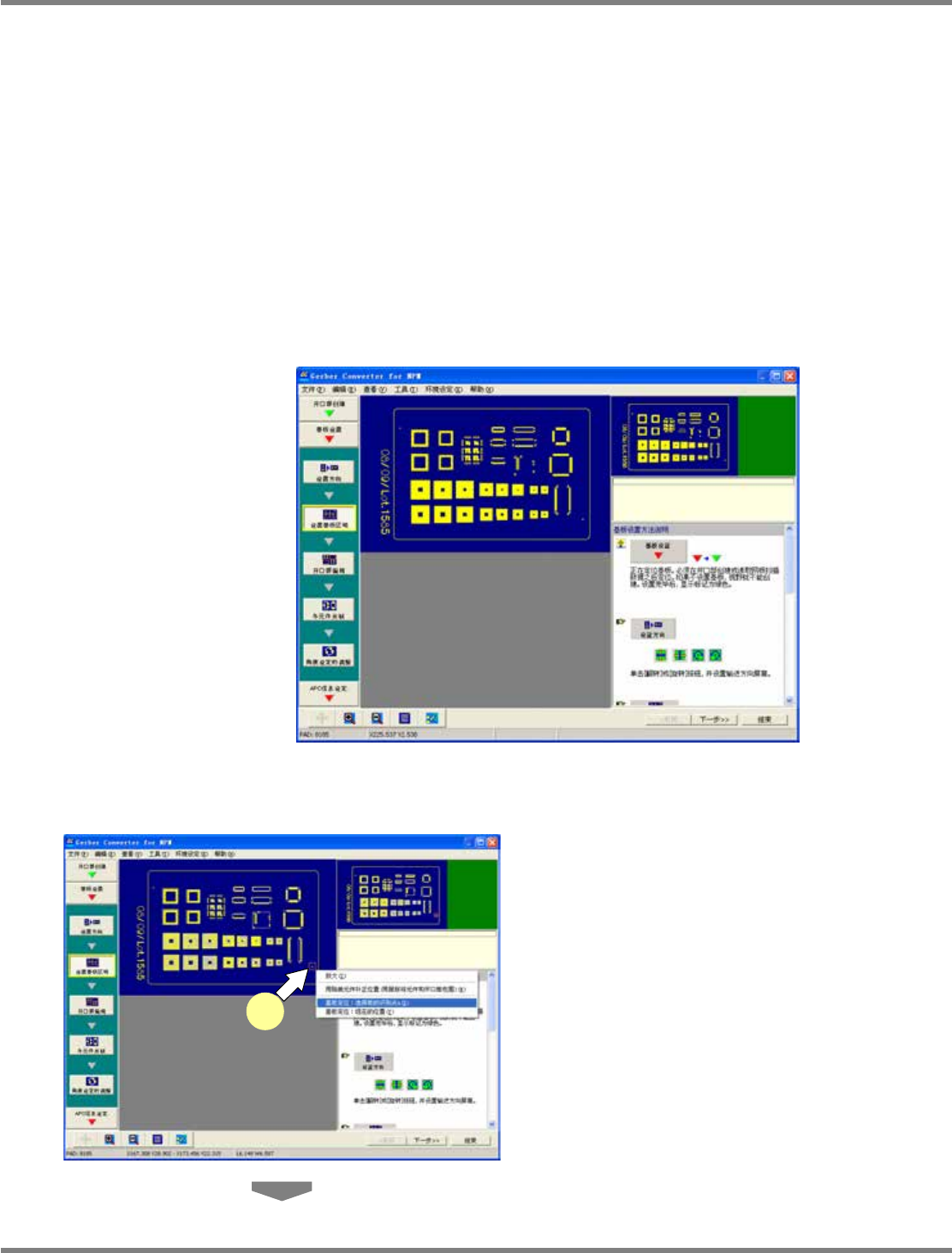

④ 执行
GERBER
数据的转换
在迄今为止所进行的设定的基础上，转换
GERBER
数据。
在
GERBER
数据的转换中，显示进展状况。
将显示
<APERTURE
的设定
>
画面。
8
单击
[OK]
。
将显示
<
基板方向设定
>
菜单和开口部。
3-1011
3-1012
8
GC030101S-13C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-16 EJS9AC-MB-03G-02
3.1.3
定位
当对象机种为
NPM
时，对贴装元件与开口部的位置进行定义。
当对象机种为
SP
为，对识别点的位置进行定义。
① 基板方向的设定
GERBER
数据的坐标系统与基板不相同，因此需要参考实际基板或显示中的元件
(
当对象机种为
SP
时，为识别点
)
，使开口部的朝向对准基板。
1
单击反转、旋转，使开口部的朝向对准
基板。
2
调整好朝向后，单击
[
关闭
]
。
将会显示下一步所需作业
(
使元件和开口部相
接近
)
的指示信息。
当对象机种为
SP
时，不显示此信息。
3
单击
[OK]
。
3-1015
3
GC030103S-13C00
1
GC030103S-14C00
2
当对象机种为
NPM
时，跳至元件与开口部的定位
机
为
SP
时
，
跳
至
通过识别点
进
行
基
板
领
域
设
定
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-17
② 元件和开口部的定位
只有在对象机种为
NPM
时。当对象机种为
SP
时，请参照
“
③通过识别点进行基板领域设定
”
。
元件和开口部的定位，有下述两种方法。
方法
1 :
利用基板识别
A
点的定位方法。
以基板识别点
A
点为基准来进行定位。
方法
2
:
利用贴装元件的定位方法。
使用网版围住成对的元件和开口部后，进行定位。
如果在画面显示的开口部上存在基板识别
A
点，即使用方法
1
来定位。如果不存在基板识别
A
点，
即用方法
2
来定位。
在方法
2
下，不能使用焊接区和焊盘基准贴装元件来进行定位。
在方法
2
下，开口部请选择上下左右相对称的元件
(2
电极芯片元件等
)
。
方法
1 :
利用基板识别
A
点的定位方法
4
用鼠标围住与基板识别
A
点相应的开
口部后选择。
用鼠标围住开口部来选择后，将会显示
<
基板领
域设定
>
窗口。
GC030103S-16C00
GC030103S-17C00
4
