2.4
显示颜色的设定
NPM
用
1
单击
[
查看
]
[
显示颜色
]
。
2
确认显示颜色，并进行设置。
单击各按钮，可确认并变更显示颜色。

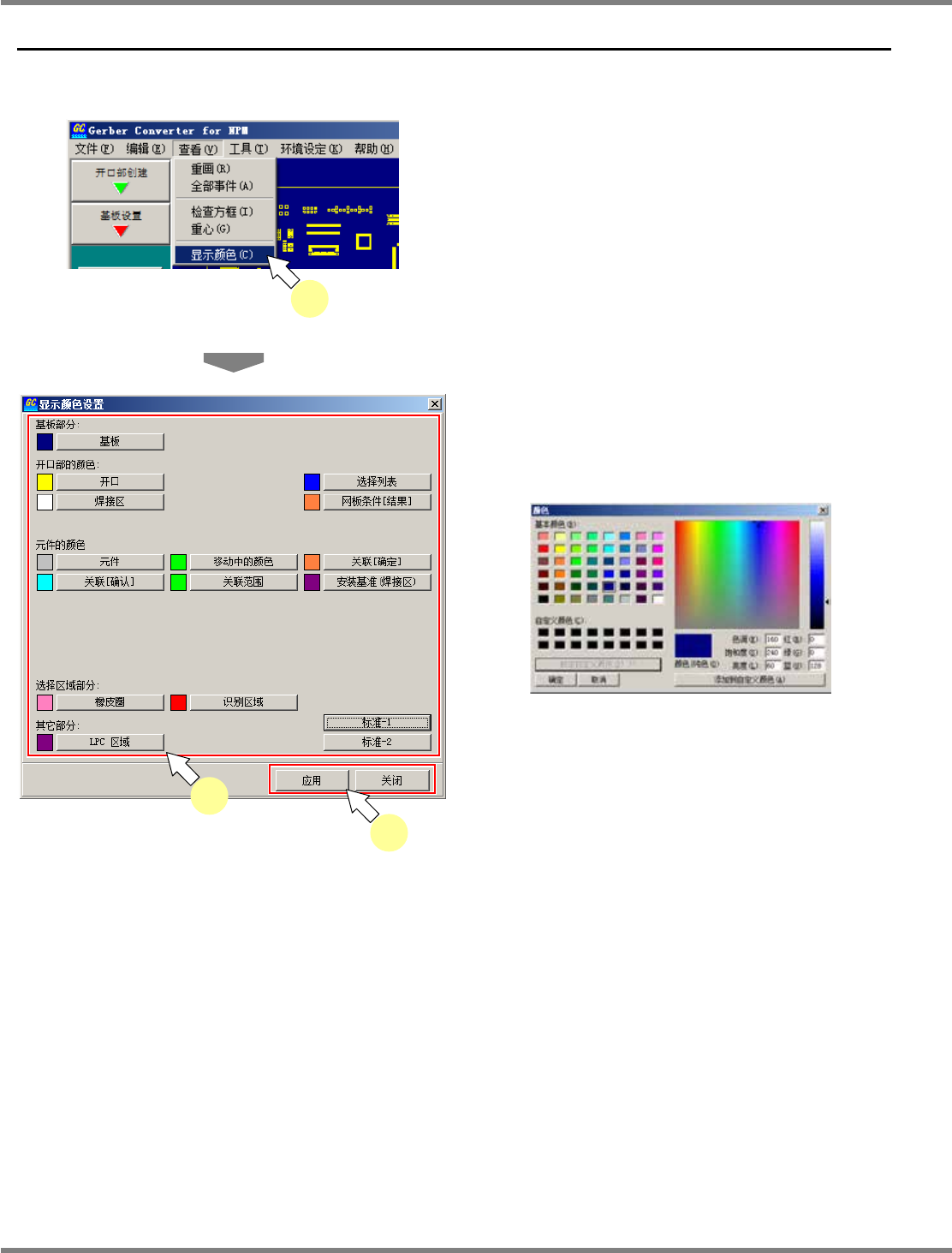

显示颜色设置画面
(Windows
标准
)
单击
[
标准
-1]
，可返回到初始配色状态。
单击
[
标准
-2]
，可变更到系统准备的配色。
3
单击
[
应用
]
后再单击
[
关闭
]
，即会结束显
示颜色的确认，并结束设置。
GC020401S-03C00
GC020401S-01C00
1
GC020401S-02C00
2
3
NPM-DGS
GERBER
转换器
2.4
显示颜色的设定
EJS9AC-MB-02G-03 Page 2-13
SP
用
1
单击
[
查看
]
[
显示颜色
]
。
2
确认显示颜色，并进行设置。
单击各按钮，可确认并变更显示颜色。

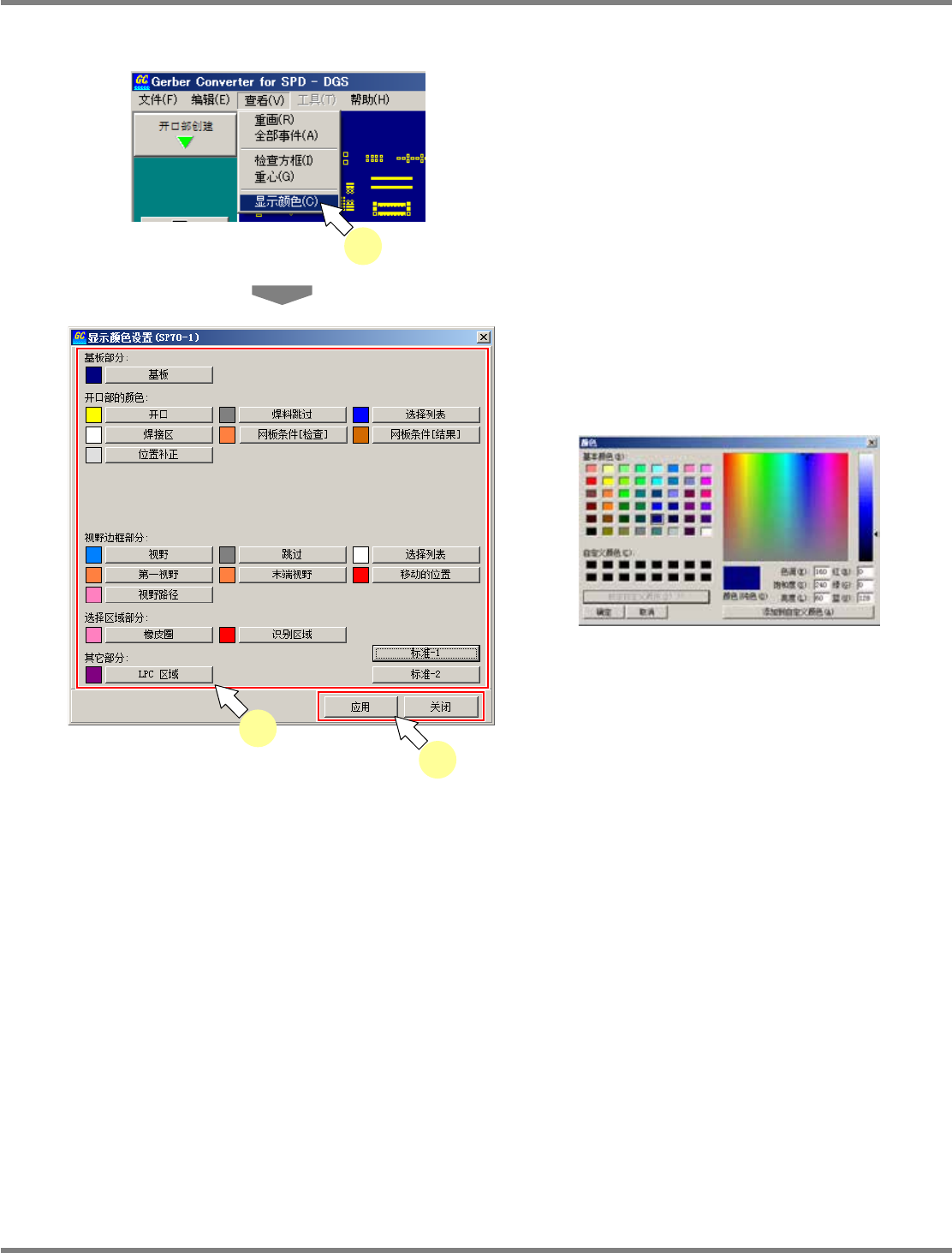

颜色设置画面
