NPM-DGS GERBER 转换器 2.1 画面构成 Page 2-2 EJS9AC-MB-02G-03 2.1 画面构成 GERBER 转换器的标准画面构成和功能如下所述 。 No. 项目 说明 a 主功能菜单 按照操作步骤，并列显示从 GERBER 数据的读取到编制焊料检查 数据所需的必要处理。 b 辅助功能菜单 可确认与画面显示功能相关的设定 与 APERTURE 数据。 当对象机种为 SP 时，可进行检查数据的个别编辑或 登录…
NPM-DGS
GERBER
转换器
EJS9AC-MB-02G-03 Page 2-1
2.
基本操作
在本章中，对标准画面的构成，以及在使用各种功能时之际所需的作业流程进行说明。
同时，对作业时所需的
GERBER
转换器的启动和结束也加以说明。
NPM-DGS
GERBER
转换器
2.1
画面构成
Page 2-2 EJS9AC-MB-02G-03
2.1
画面构成
GERBER
转换器的标准画面构成和功能如下所述。
No.
项目
说明
a
主功能菜单
按照操作步骤，并列显示从
GERBER
数据的读取到编制焊料检查
数据所需的必要处理。
b
辅助功能菜单
可确认与画面显示功能相关的设定与
APERTURE
数据。
当对象机种为
SP
时，可进行检查数据的个别编辑或登录程序库。
c
扩大显示画面领域
这是显示整体图或扩大图的领域。显示开口部。
当对象机种为
NPM
时，还显示正在贴装的元件。
d
整体图显示领域
这是显示基板整体图的领域。
e
登录领域显示一览
追加显示通过鼠标操作登录的区域范围。
在一次性删除多个领域内的开口部时，使用本功能。
当对象机种为
SP
而显示视野框时，将显示各照相机倍率的视野数。
f
操作说明显示画面
显示每个主要功能的操作步骤。
g
显示画面操作按钮
能够扩大、缩小显示画面，或整体显示画面、移动元件。
h
菜单移动按钮
与主菜单相连动的功能。
[
返回
]
:
移动到上一个菜单。
[
下一步
]
:
移动到下一个需要菜单。
[
结束
]
:
结束作业，并返回到上位编辑器。
(
当对象机种为
NPM
时，为
PCB
编辑器
;
当对象机种
为
SP
时，为
SP
编辑器
)
2-1001
b
a
c
f
d
e
h
g
NPM-DGS
GERBER
转换器
2.1
画面构成
EJS9AC-MB-02G-03 Page 2-3

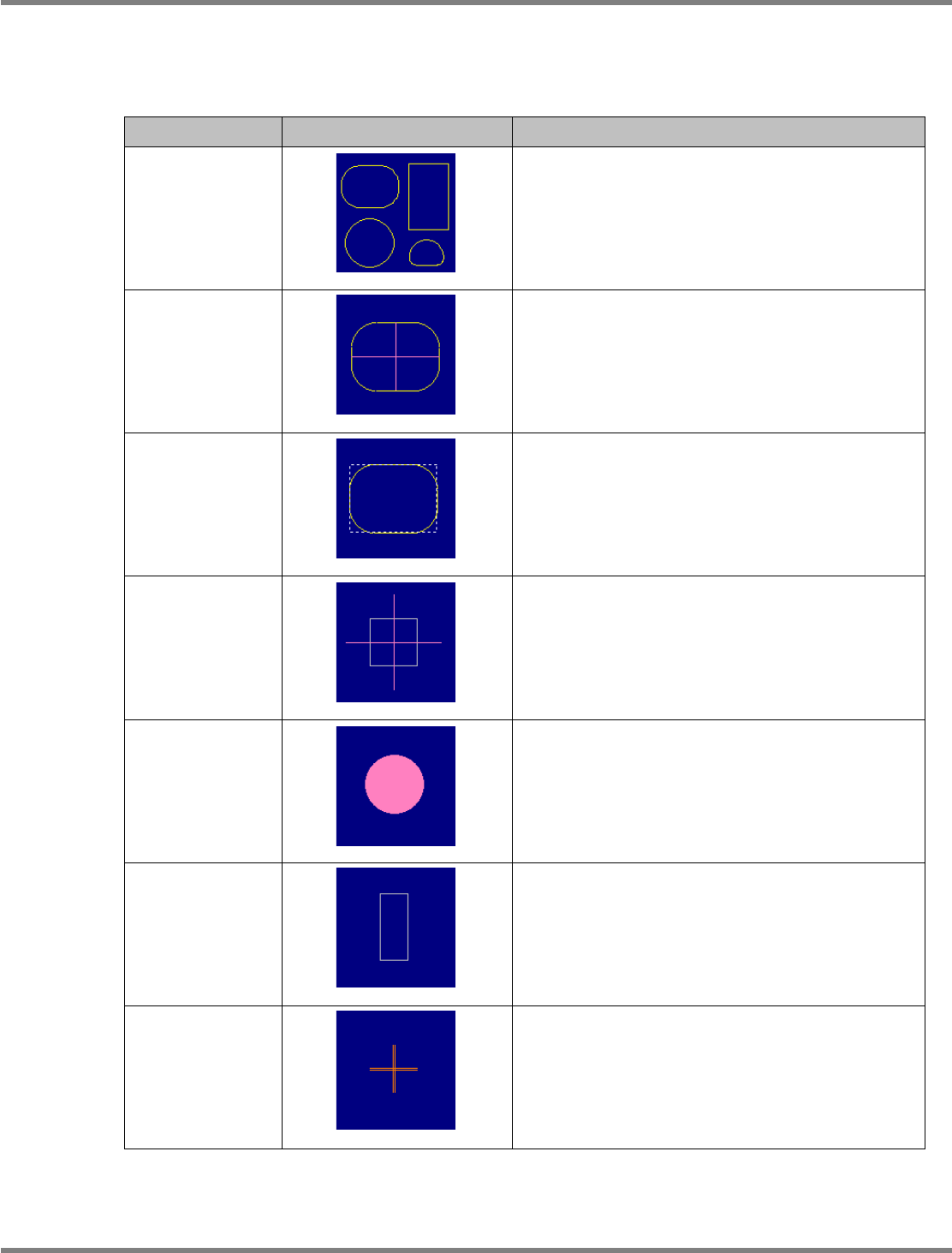

2.1.1
图形显示
显示在放大图或整体图上的主要内容如下所示。但是，形状以及颜色有时会根据显示尺寸或设定发
生变化。
显示项目
显示例
说明
开口部
表示开口部。形状是在
GERBER
数据的基础上形成
的，因此各个形状有所不同。
重心
表示开口部的重心。在每个开口部显示十字。可通过
菜单栏的
[
查看
]
进行显示的设定。
检查框
表示开口部的检查框。在每个开口部上以四角的虚线
显示。可通过菜单栏的
[
查看
]
进行显示的设定。
识别标记
表示识别点。以四角和十字线显示。
不良标记
表示不良标记。以填涂的圆显示。
当对象机种为
NPM
时
元件
表示元件的框架。以四角显示。
当对象机种为
NPM
时
预约实装点
表示预约实装点。以双重十字显示。重心表示实装坐
标。
当对象机种为
NPM
时
GC020101S-01C00
GC020101S-02C00
GC020101S-03C00
GC020101S-04C00
GC020101S-05C00
GC020101S-06C00
GC020101S-07C00
