NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-35 5 在 ‘ 关联范围的调整 ’ 项目上打勾。  将显示信息窗口。 6 单击 [OK] 。 7 用鼠标单击需要调整的元件。  将会以绿色显示所选择的元件。  将会显示关联调整范围。调整范围的 初期值与 元件尺寸相同。 3-1047 6 GC030104S-14C0 0 5 GC030104S-16C0 0

100%1 / 148
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-34 EJS9AC-MB-03G-02
B)
在关联设定发生了问题时
① 如果重复选择了开口部，务必调整关联范围，使其不会发生重复。
在重复选择的状态下，不能保存关联结果。
② 不存在关联设定的开口部数，或开口部数不同时，根据需要调整范围。
确认画面显示，如果开口部数没有问题，则无需这项操作。

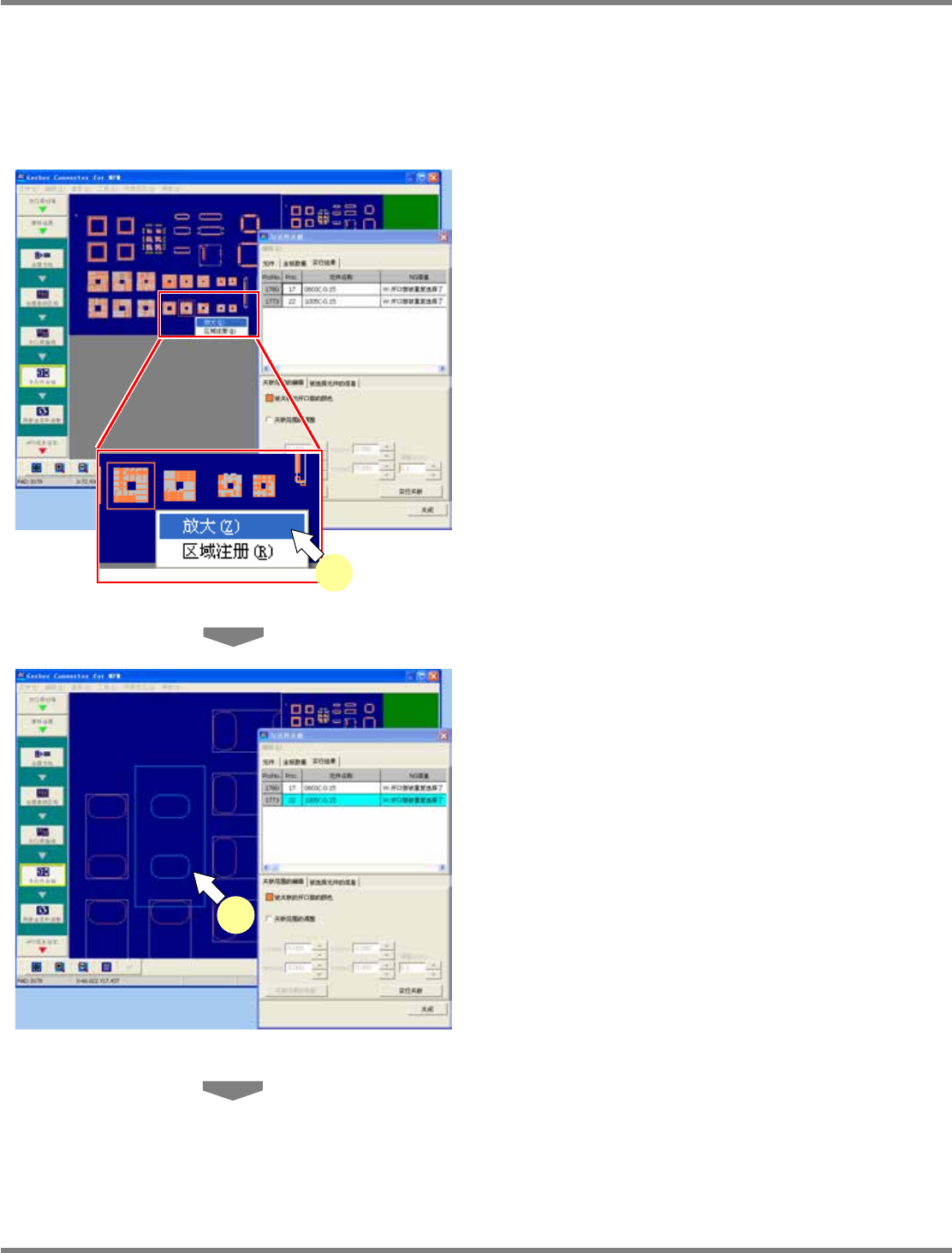

3
放大显示有问题的元件。
用鼠标选择放大范围，将会显示弹出菜单。请
从显示的弹出菜单中选择
[
放大
]
。
4
用鼠标单击元件来确认重复的部位。
以蓝色显示所选择的元件和关联设定的开口
部。
GC030104S-11C00
GC030104S-12C00
3
GC030104S-13C00
4
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-35

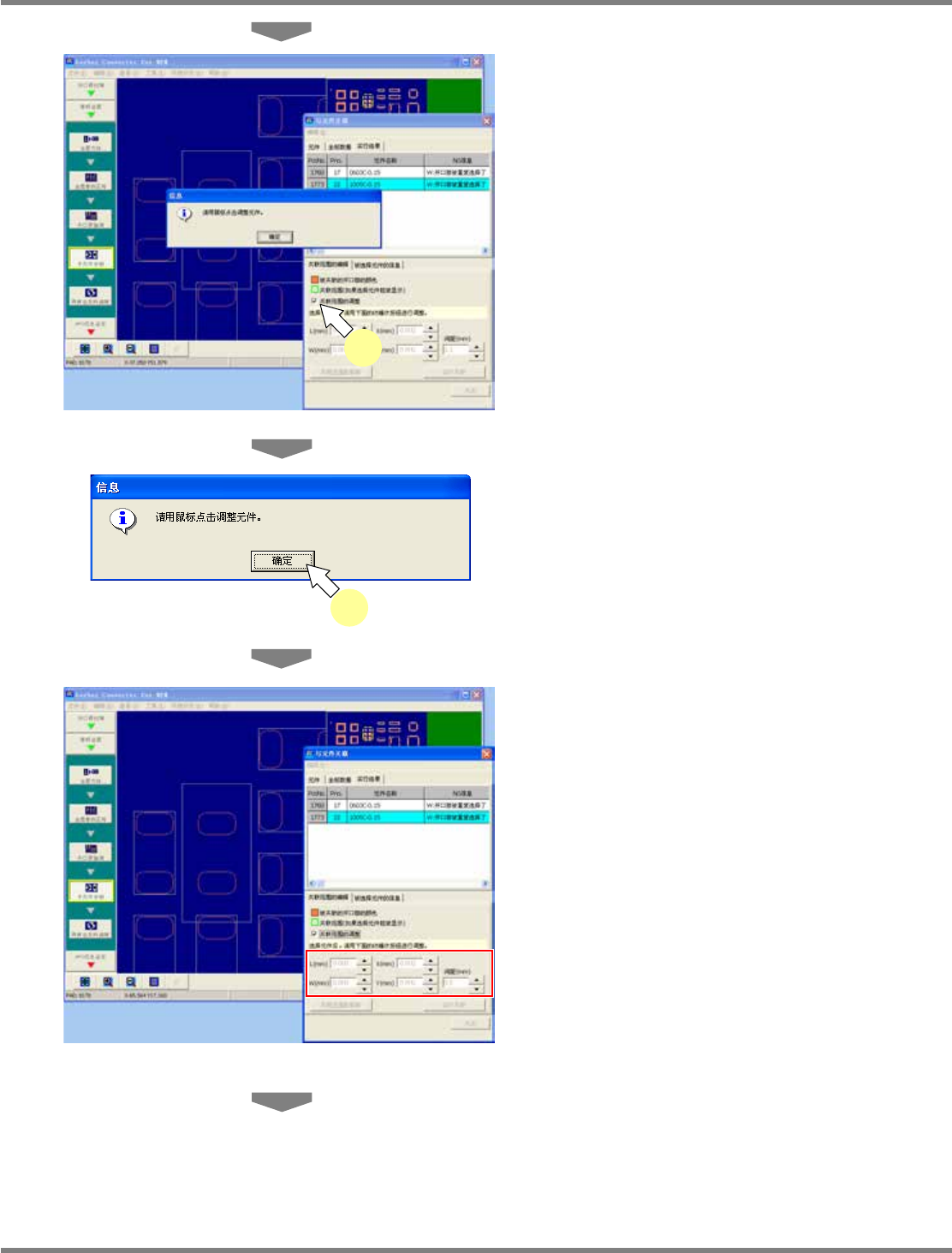

5
在
‘
关联范围的调整
’
项目上打勾。
将显示信息窗口。
6
单击
[OK]
。
7
用鼠标单击需要调整的元件。
将会以绿色显示所选择的元件。
将会显示关联调整范围。调整范围的初期值与
元件尺寸相同。
3-1047
6
GC030104S-14C00
5
GC030104S-16C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-36 EJS9AC-MB-03G-02

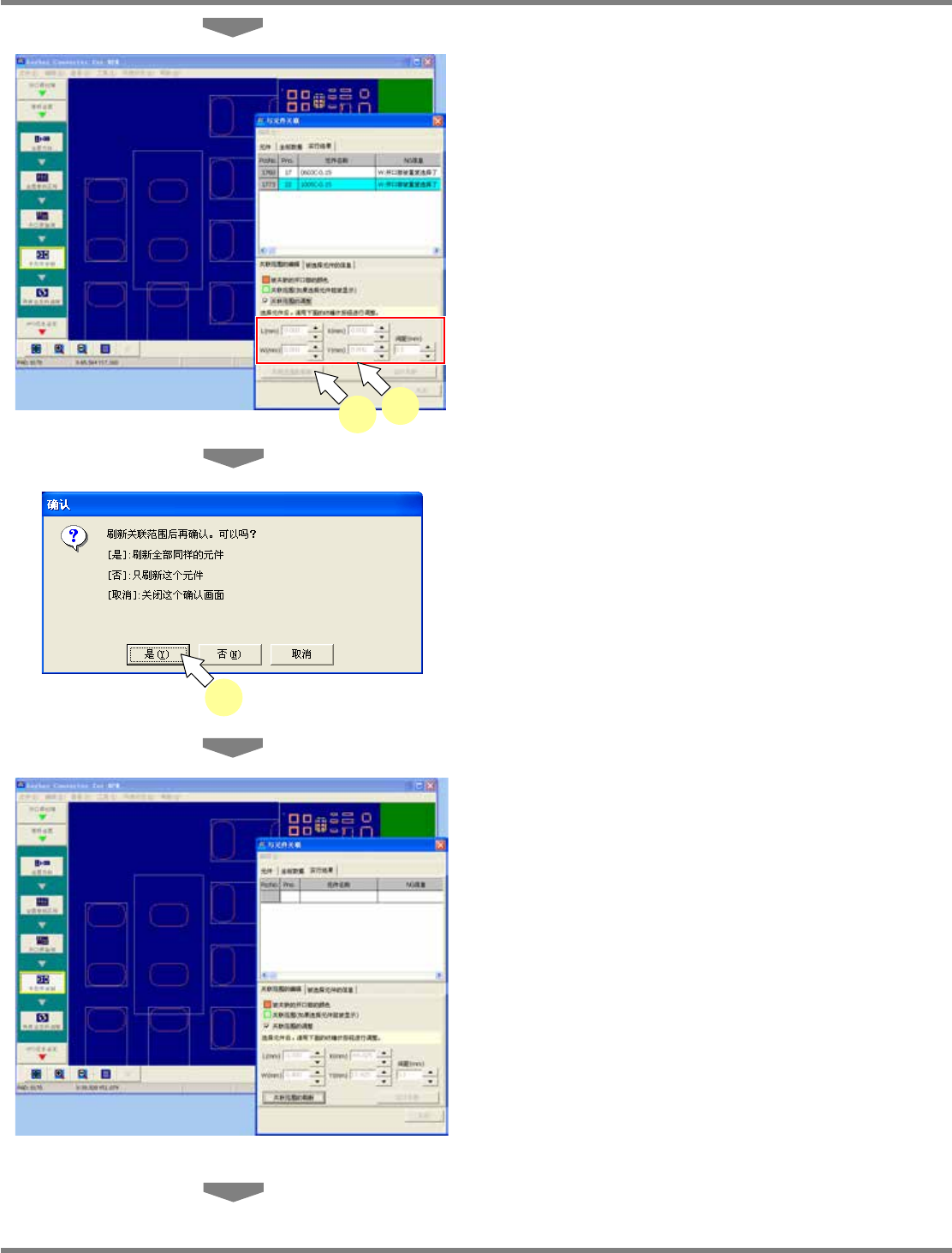

8
一边观察画面，一边调整关联范围。
9
单击
[
关联范围的更新
]
。
将会显示是变更全部的相同元件的关联范围，
还是只变更这个元件的关联范围之确认信息。
10
根据关联设定的状况，选择某一项。
重新执行关联设定，会从执行结果选项列表中
删除掉问题得以解决的元件。
请反复这项作业
(
步骤
3
到步骤
10)
，直到所选
择的开口部全部消失。
3-1049
10
GC030104S-18C00
GC030104S-16C00
8
9
