NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-60 EJS9AC-MB-03G-02
3.
编辑视野
可通过手动操作，变更视野路线，以及设定或解除视野。
① 编辑画面的显示
1
从
[
焊料种类选择
]
中选择显示的检查种
类后，再从
[
视野列表
]
中选择显示的照
相机倍率。
将显示弹出菜单。
2
单击
[
视野路径编辑
]
。
将显示
<
视野路径编辑
>
画面。
单击列表，即会显示包含在视野内的开口部。
在放大画面上，将会变更所选择的视野颜色后
显示。
在放大画面上单击视野，该视野列表即会转为
选择状态，并显示包含在视野内的开口部。
使用
Shift
键与
Ctrl
键，可选择多个视野。
GC030106S-11C01
GC030106S-09C01
GC030106S-10C01
1
2
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-61

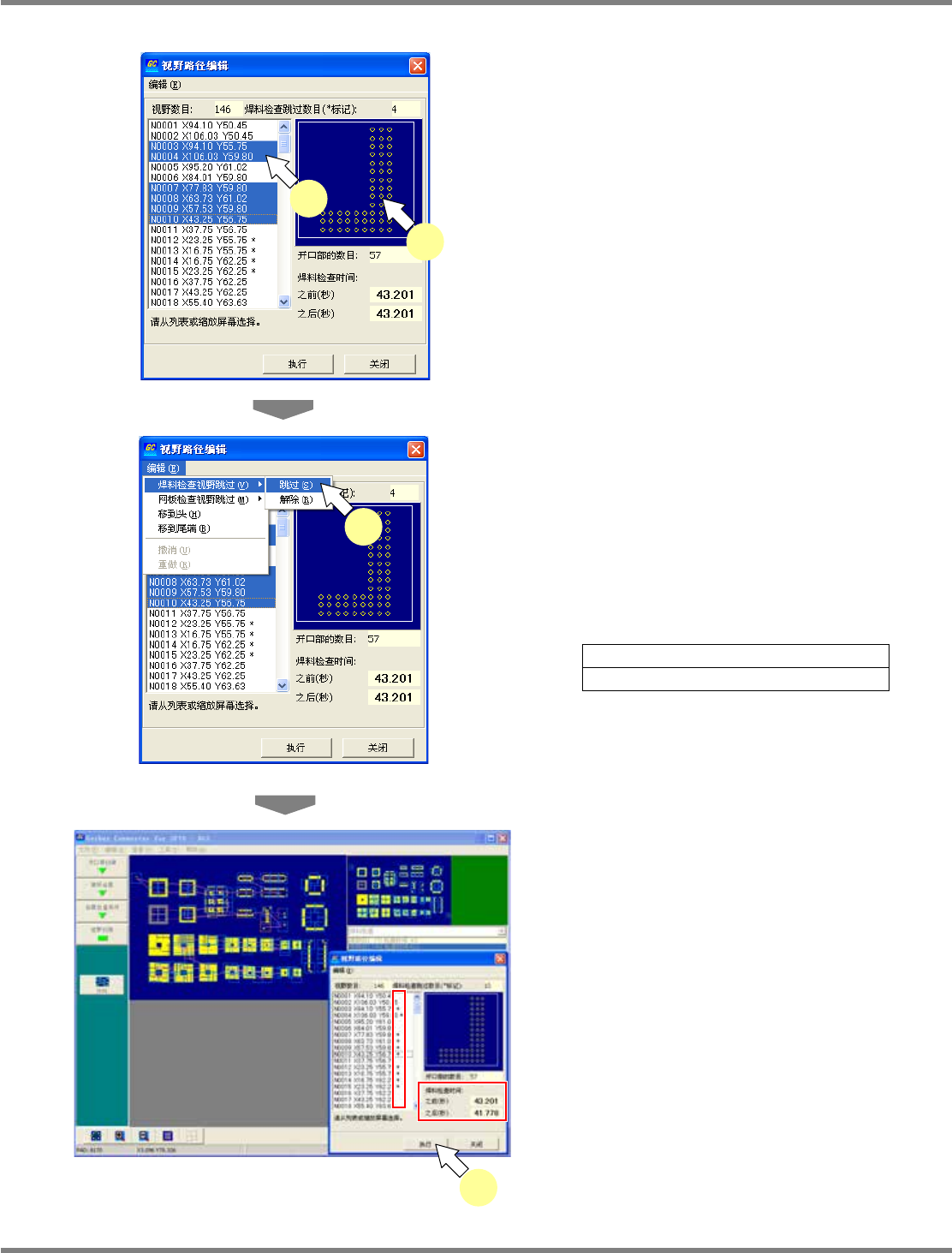

② 视野跳过的设定与解除
1
从列表或放大画面中选择需要跳过的
视野。
使用
Shift
键与
Ctrl
键，可选择多个视野。
2
进行焊料检查的跳过设定时，选择
[
编
辑
]
[
焊料检查视野跳过
]
[
跳过
]
。
进行网版检查的跳过设定时，选择
[
编
辑
]
[
网版检查视野跳过
]
[
跳过
]
。
在需要将设定为跳过的视野转为有效时，请选
择
[
解除
]
。
跳过的视野，将会在列表中赋予下述记号。
焊料检查跳过
：
‘
’
网版检查跳过
：
‘#’
设定跳过后，将会变更所跳过视野的颜色并显
示在画面上。同时，重新计算检查时间后，显
示在编辑画面上。
3
完成了全部的编辑后，单击
[
执行
]
。
将更新检查数据。
单击
[
关闭
]
，即会废弃所编辑的全部内容。
GC030106S-12C01
1
1
GC030106S-13C01
2
GC030106S-14C01
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-62 EJS9AC-MB-03G-02

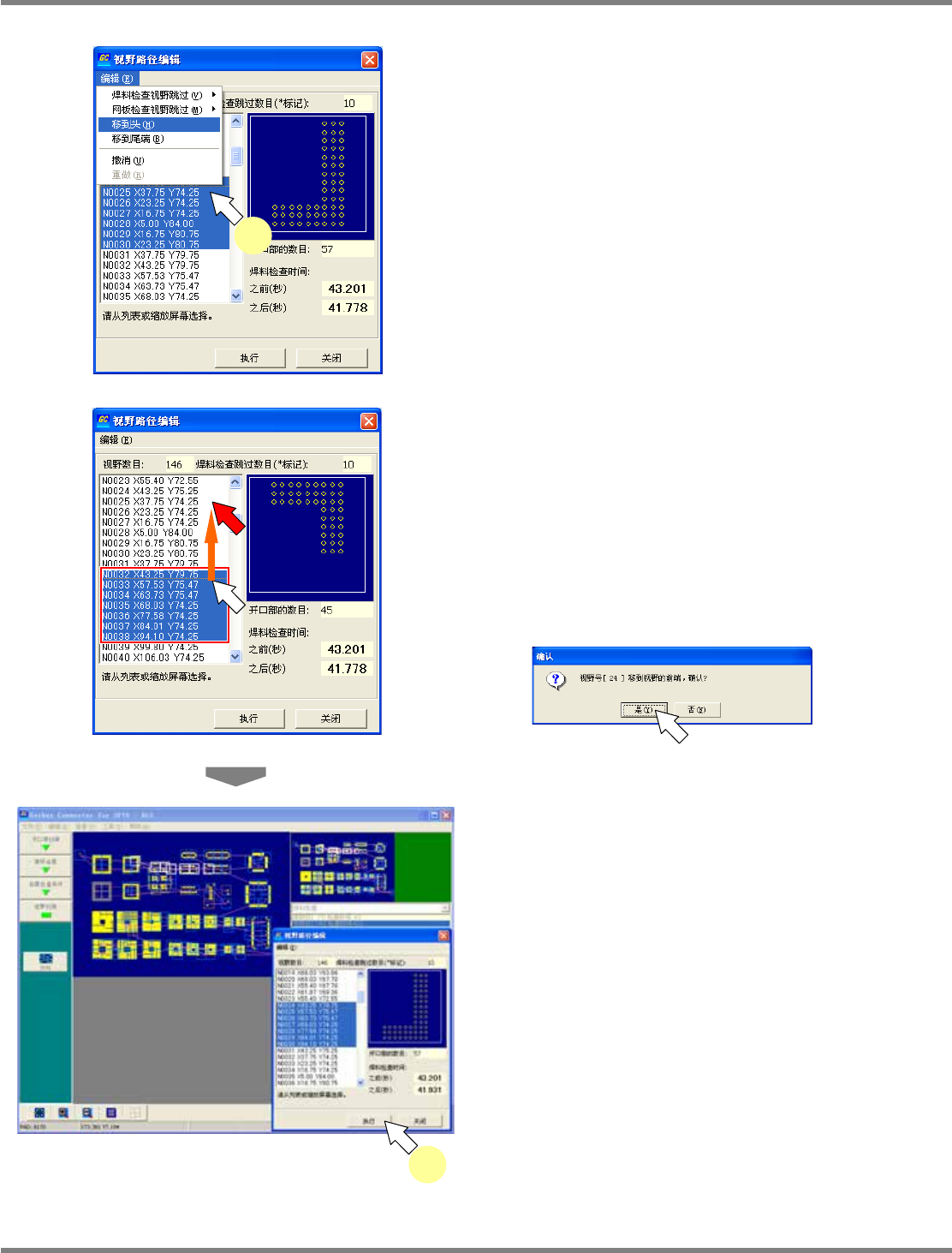

③ 视野路径的变更
1
从列表或放大画面中选择需要移动的
视野。
使用
Shift
键与
Ctrl
键，可选择多个视野。
(
移动到打头时
)
选择
[
编辑
]
[
移动到头
]
。
(
移动到末尾时
)
选择
[
编辑
]
[
移动到尾端
]
。
(
移动到任意位置时
)
在列表上，将所选择的视野拖动到移动目的
地上。
在移动中，与画面相联动而通过鼠标所选择的
视野，将会以与其他视野不同的颜色而显示，
因此可确认移动目的地。
执行移动后，将会更新画面的视野路径后重新
显示。而且，检查时间也会经重新计算后显示
在编辑画面上。
如果拖动鼠标，将会显示下述确认信息。请单
击
[
是
]
。
2
完成了全部的编辑后，单击
[
执行
]
。
将会更新检查数据。
单击
[
关闭
]
，即会废弃所编辑的全部内容。
GC030106S-17C01
2
GC030106S-15C01
1
GC030106S-18C00
GC030106S-16C01
