NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-4 EJS9AC-MB-03G-02 ③ 元件和开口部的定位已结束时 将显示关联画面。 请进行设定关联的作业。 之后的作业步骤，请参照 “3.1.4 关联 ” 。 ④ 链接已结束时 ( 当存在非 90 度单位的元件时 ) 将显示角度设定的调整画面。 请根据需要进行角度设定的调整作业 。 之后的作业步骤，请参照 “3.1.5 角度设定的调整 ” 。 GC030101…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-3
②
GERBER
数据的转换已结束时
将会显示催促设定基板领域的确认信息
(
如下所示
)
。
“
基板区域未设置。请在
[
基板设置
]-[
基板领域设定
]
菜单下设定基板领域。
”
单击
[OK]
关闭信息窗口，即会切换到基板领域设定画面。
之后的作业步骤，请参照
“3.1.3
定位
”
。
3-1002
GC030101S-03C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-4 EJS9AC-MB-03G-02
③ 元件和开口部的定位已结束时
将显示关联画面。
请进行设定关联的作业。
之后的作业步骤，请参照
“3.1.4
关联
”
。
④ 链接已结束时
(
当存在非
90
度单位的元件时
)
将显示角度设定的调整画面。
请根据需要进行角度设定的调整作业。
之后的作业步骤，请参照
“3.1.5
角度设定的调整
”
。
GC030101S-04C00
GC030101S-16C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-5

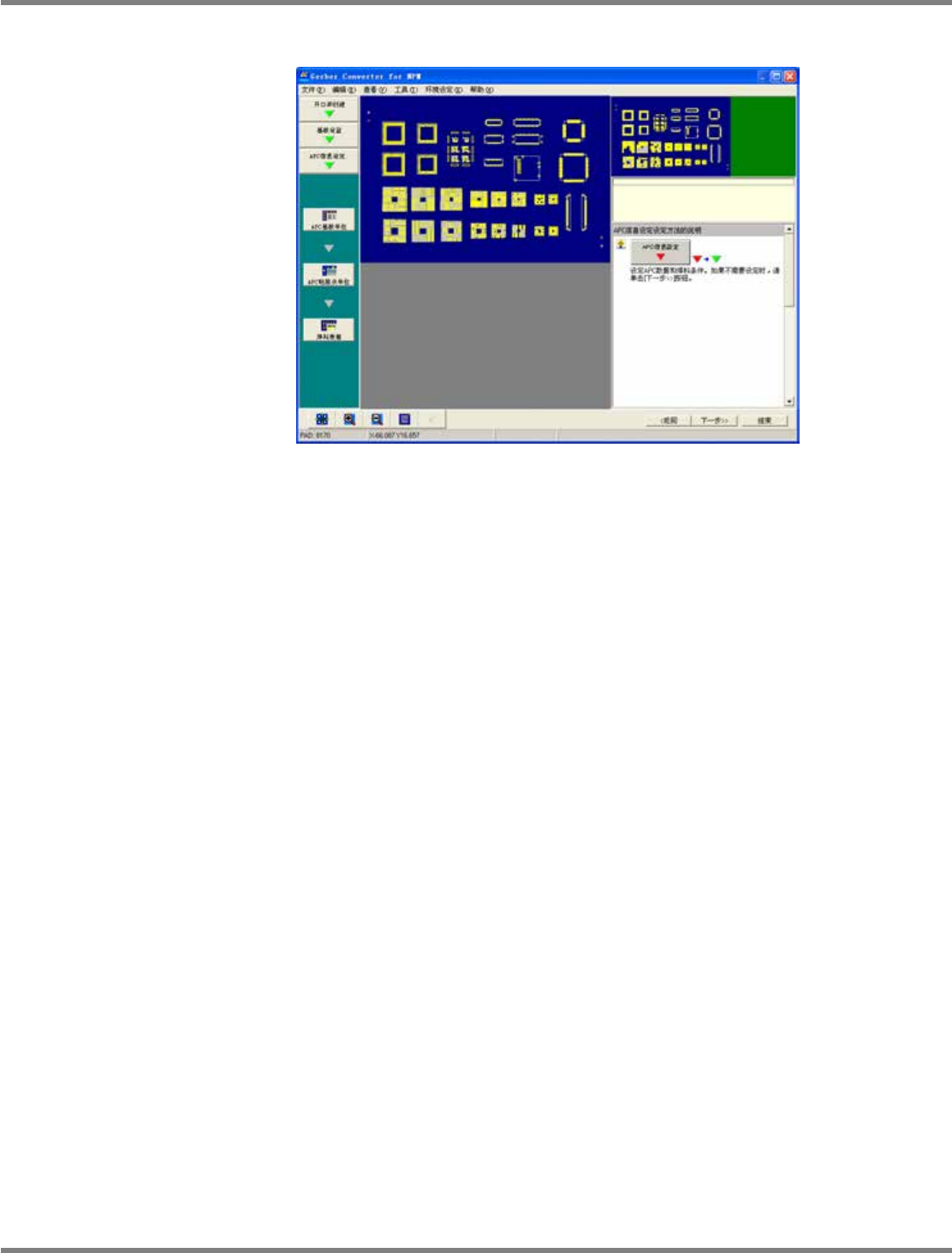

⑤ 角度调整已结束时
将显示
APC
信息设定菜单画面。
请进行
APC
数据的设定作业。
之后的作业步骤，请参照
“3.2
创建
APC
数据
”
。
