NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-88 EJS9AC-MB-03G-02 3.1.13 设定视野创建条件 对象机种为 SP 时。 在此设定视野创建方法。 1 单击 [ 工具 ] [ 视野条件 ] 。 将显示 < 视野创建条件 > 画面。 2 设定视野创建条件后，单击 [ 应用 ] 。 < 视野创建条件设定 > 画面按钮说明 设定项目 型 ( 单位 ) 备注 …
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-87
以下的步骤，以开口方法与选择尺寸、选择范围为相同值为例进行说明。
3
以鼠标单击所选择的开口部。
与以鼠标单击的开口部相同尺寸的开口部，将
以选择颜色而暂时性显示。
4
确认处于暂时性状态的开口部后，单击
[
选择
]
。
处于暂时性选择状态的开口部将会转为选择确
定的状态。
选择其他的开口部使，请反复步骤
3.
～
4.
。这
时，也可使用
AND
、
OR
条件。
条件
说明
AND
在选择确定的开口部中，与本次
条件相应的部分将会转为选择确
定状态。
OR
与本次条件相应的开口部会被作
为选择确定状态而被追加。
5
完成了选择后，单击
[
关闭
]
。
6
单击
[
工具
]
[
检查条件扩展功能
]
[
条件设定项目
]
。
7
在开口部设定条件。
设定条件的步骤与
“3.1.6.
设定检查条件
”
相同。
即会解除设定了条件的开口部的选择状态。
GC030111S-05C00
5
GC030111S-04C00
4
3
GC030111S-06C01
6
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-88 EJS9AC-MB-03G-02

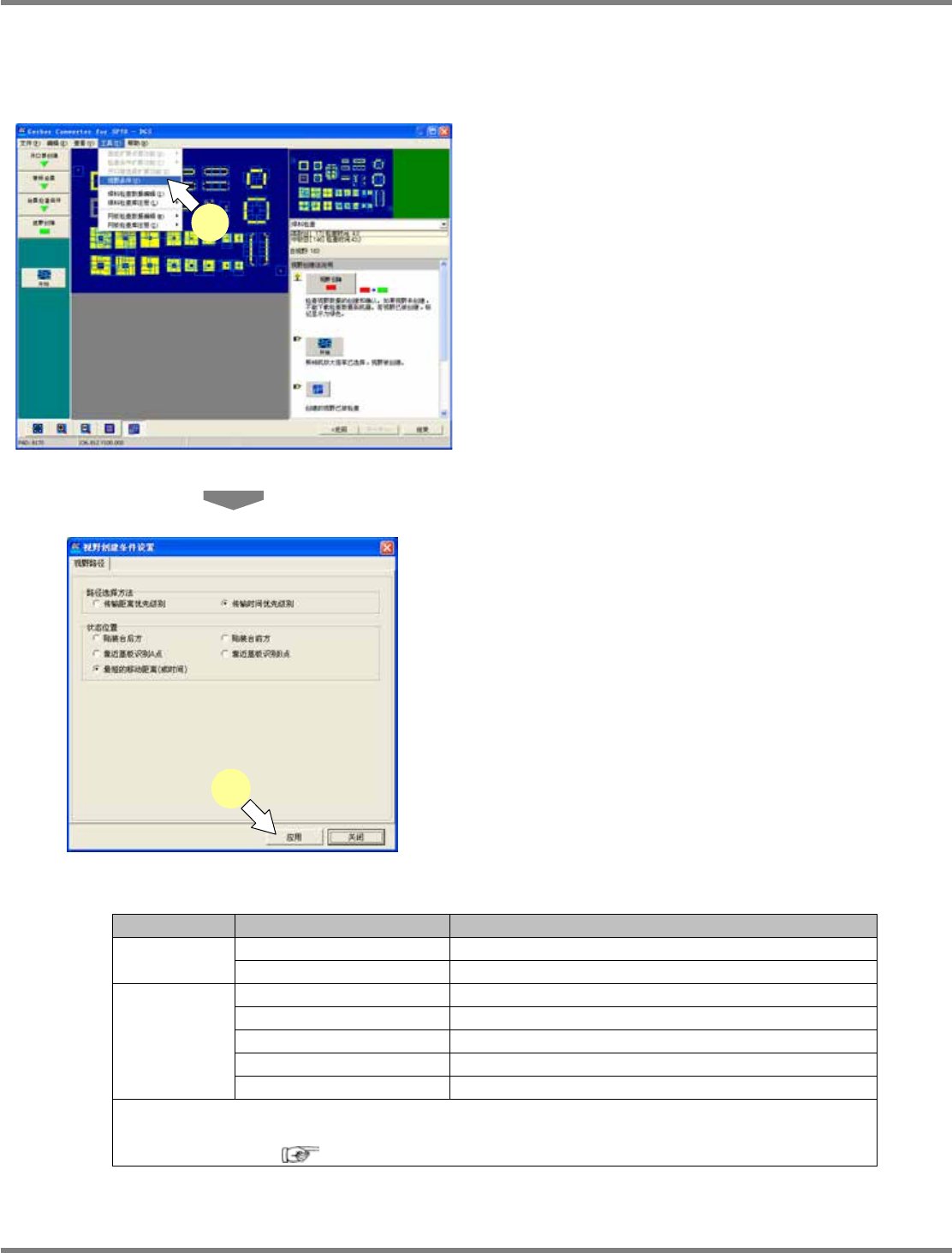

3.1.13
设定视野创建条件
对象机种为
SP
时。
在此设定视野创建方法。

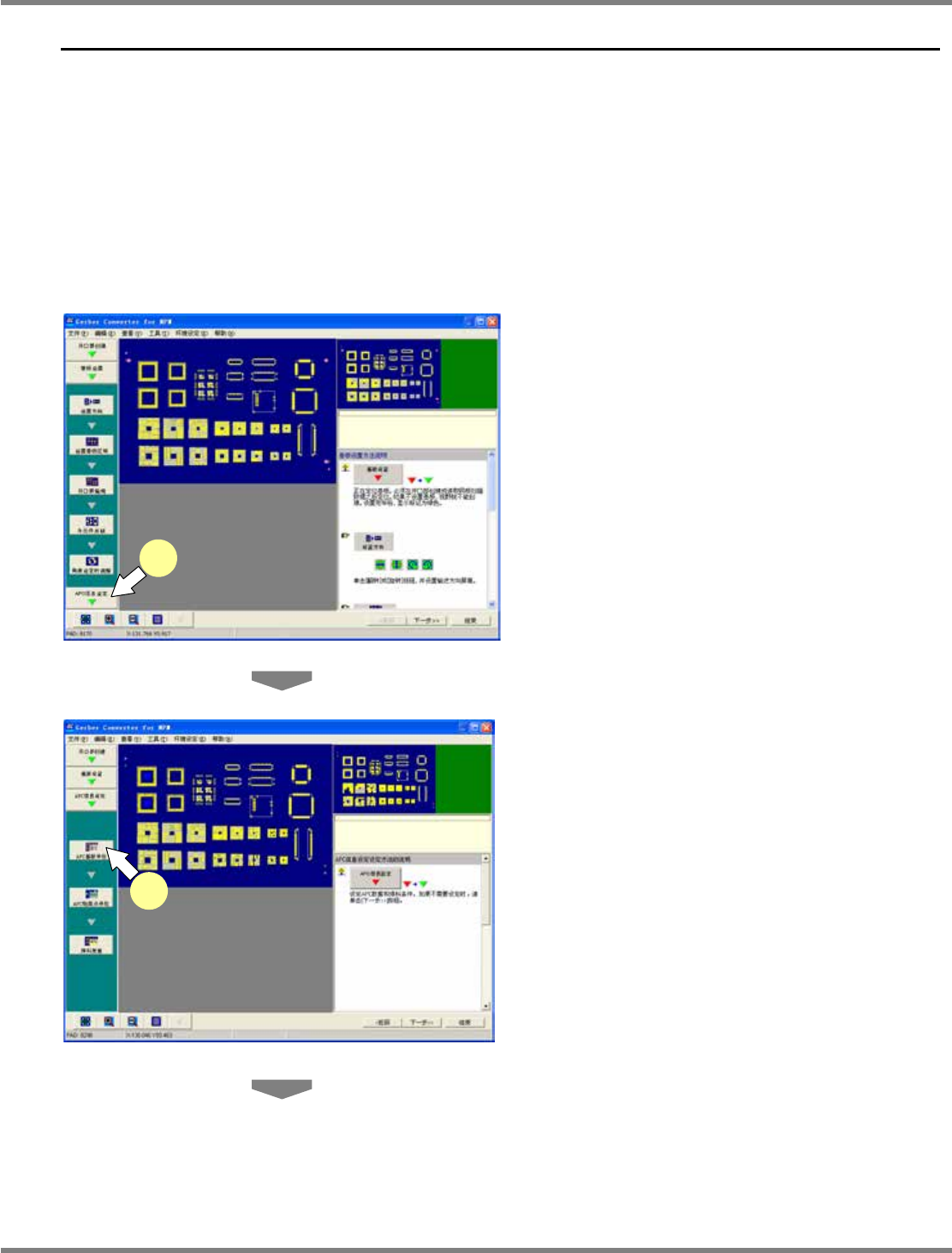

1
单击
[
工具
]
[
视野条件
]
。
将显示
<
视野创建条件
>
画面。
2
设定视野创建条件后，单击
[
应用
]
。
<
视野创建条件设定
>
画面按钮说明
设定项目
型
(
单位
)
备注
路径选择方法
‘
传输距离优先级别
’
创建视野路径，以便使移动距离转为最短。
‘
传输时间优先级别
’
创建视野路径，以便使移动时间转为最短。
状态位置
‘
贴装台后方
’
从贴装台的最后方视野起开始检查。
‘
贴装台前方
’
从贴装台的最前方视野起开始检查。
‘
靠近基板识别
A
点
’
从靠近基板识别
A
点的视野起开始检查。
‘
靠近基板识别
B
点
’
从靠近基板识别
B
点的视野起开始检查。
‘
最短的移动距离
(
或时间
)’
从路径选择转为最佳的位置起开始检查。
•
视野路径，因数据的不同有时不能转为最佳。
视野路径，可使用视野编辑功能并通过手动进行变更。
编辑方法的详细，
(
3.1.7.
创建视野
3.
编辑视野
)
GC030112S-01C01
1
GC030112S-02C00
2
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
EJS9AC-MB-03G-02 Page 3-89
3.2
创建
APC
数据
对象机种为
NPM
时。
在
GERBER
转换器画面上，设定创建
APC
补正数据所需的数据。
APC
数据的设定，在
<APC
信息设定菜单
>
画面上进行。但是在没有完成联接处理的情形下，不能
启动这个画面。
在创建
APC
数据之前，请先完成关联作业。
3.2.1
设定
APC
前馈用基板单位数据
在这里所设定的数据，是控制贴装机的基板单位数据。
在初期启动之际，已被设定为主程序库的值。
1
单击
[APC
信息设定
]
。
将显示
<APC
信息设定
>
画面。
2
单击
[APC
基板单位
]
。
将显示
<APC
基板单位设定
>
窗口。
GC030201S-01C00
1
3-2002
2
