NPM-DGS GERBER 转换器 3.2 创建 APC 数据 EJS9AC-MB-03G-02 Page 3-97 阈值的设定面板 请设定将成为条件的值。设定方法因 所选择的项目而有所不同。 详细内容，请参照下一页之后的记载 。 条件设定面板 在值的设定为数值设定的情形下，请 选择数值条件。 标记设定面板 请设定附带标记的条件。如果没有进 行上述设定，按钮将不会转为有 效 ( 不能单击 ) 。 [AND] : 以 A…
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
Page 3-96 EJS9AC-MB-03G-02

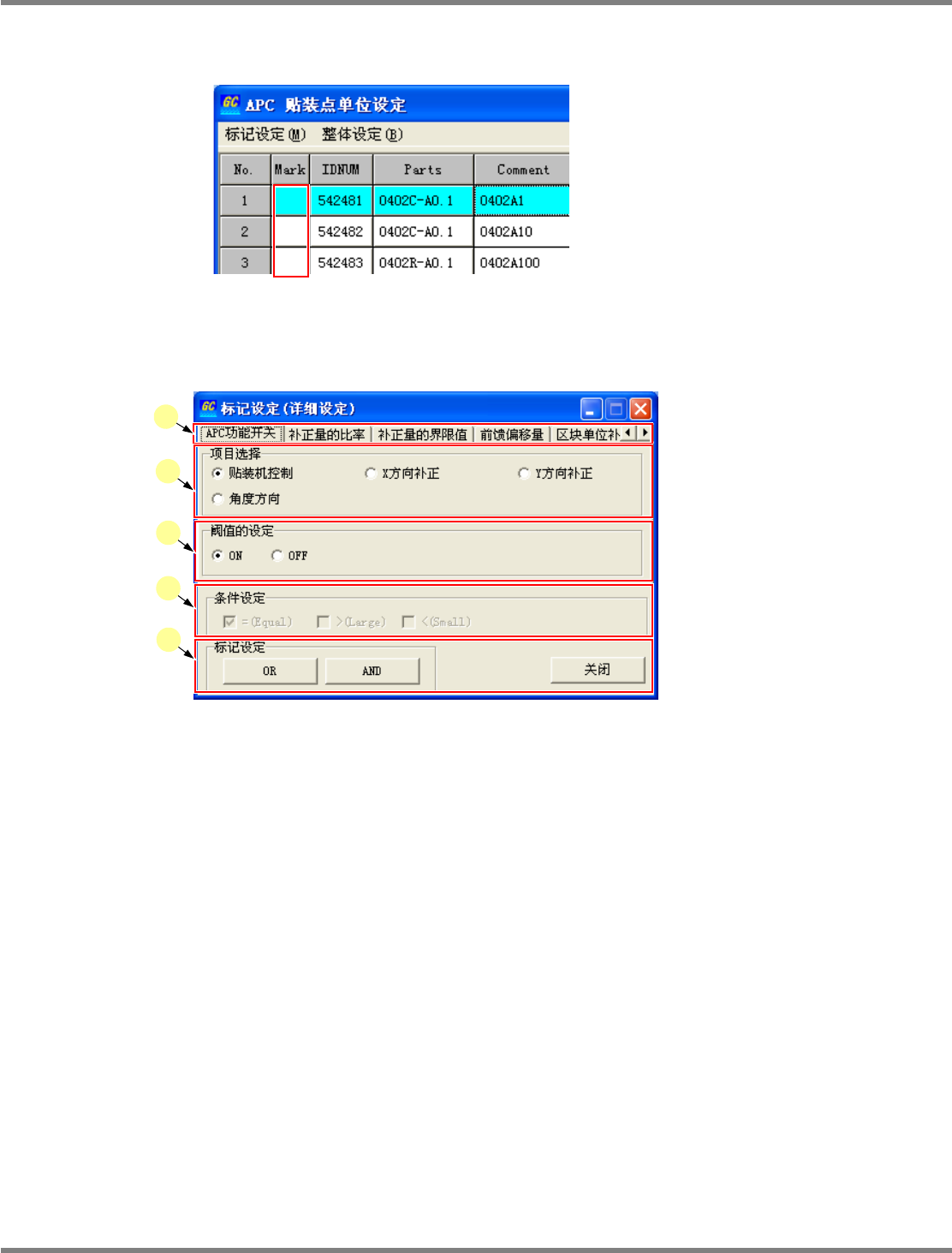

D)
清除标记
选择
[
标记清除
]
，将会删除全部行的
Mark
栏的标记
( ‘
’ )
。
在画面上，与全部元件相联接的开口部颜色将会返回到原来的颜色。
E)
详细设定
设定个别条件后，即可以进行标记设定。
选择
[
详细设定
]
，将会显示
<
标记设定
(
详细设定
)>
窗口。
a.
项目选择选项
b.
项目选择面板
c.
阈值设定面板
d.
条件设定面板
e.
标记设定面板
项目选择选项
请选择需要标注标记的项目。
能够选择的项目选项如下所示。各选项的详细内容，请参照下一页之后的记载。
APC
功能开关
补正量的比率
补正量的界限值
前馈偏移量
区块单位补正
焊接区测量指定
元件选择
注释选择
项目选择面板
请选择作为条件而指定的项目。
所显示的项目会因所选择选项而有所不同。
3-2011
3-2012
a
b
c
d
e
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
EJS9AC-MB-03G-02 Page 3-97
阈值的设定面板
请设定将成为条件的值。设定方法因所选择的项目而有所不同。
详细内容，请参照下一页之后的记载。
条件设定面板
在值的设定为数值设定的情形下，请选择数值条件。
标记设定面板
请设定附带标记的条件。如果没有进行上述设定，按钮将不会转为有效
(
不能单击
)
。
[AND]
:
以
AND
条件设定标记。
[OR] :
以
OR
条件设定标记。
当单击了
[AND]
时，在当前附带标记的行中，会保留与条件相一致的行的标记，而删除与
条件不一致的行的标记。

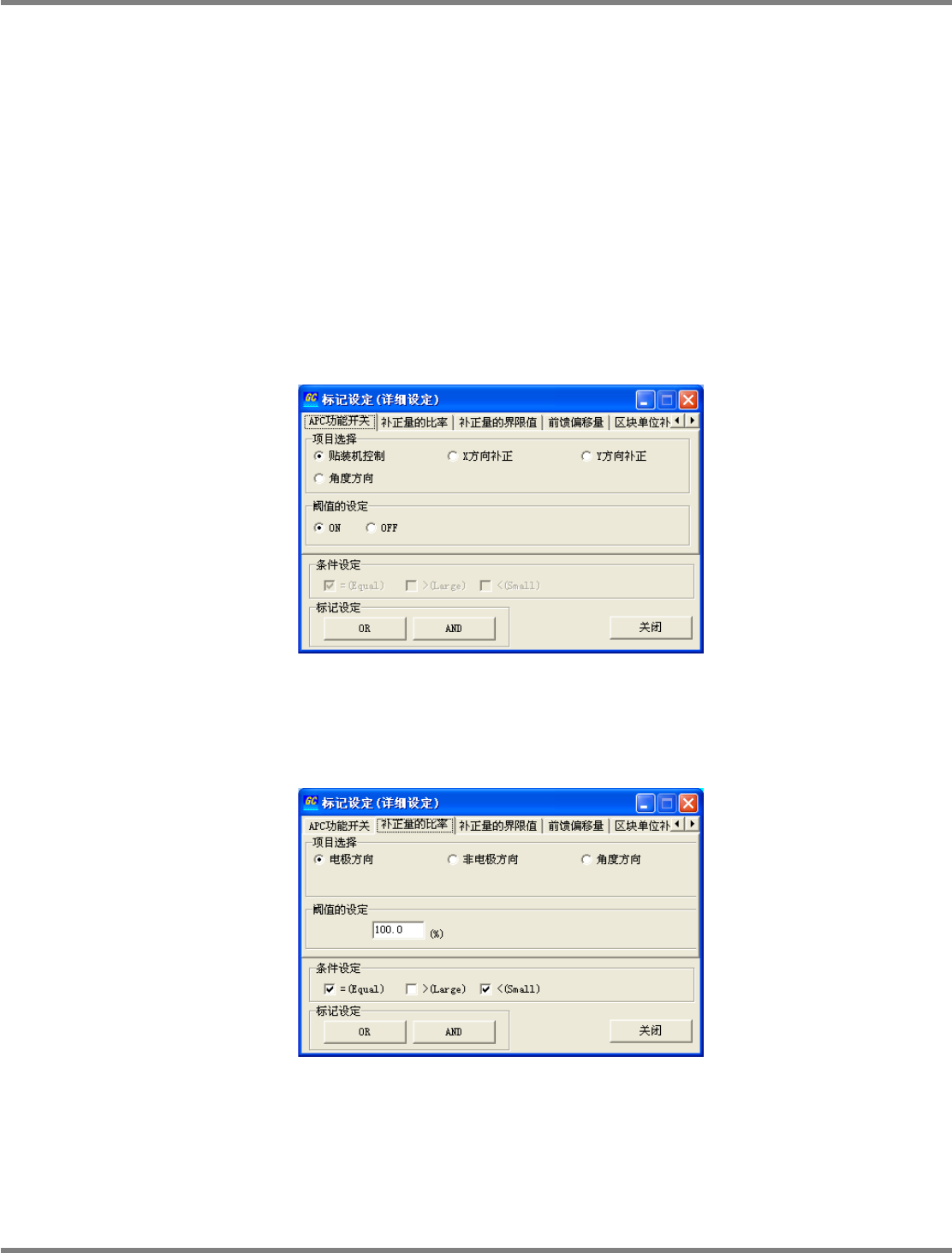

项目选择选项
<APC
功能开关
>
选项
根据是否执行所选择的控制
(
补正
)
，能够设定标记设定项目的条件。
请在阈值的设定面板上，选择
‘ON’
或
‘OFF’
。
因为不存在数值的设定，条件设定面板以暗灰色显示，并不能进行设定。
<
补正量的比率
>
选项
根据所选择方向的补正量比率，能够设定标记设定项目的条件。
请在阈值的设定面板上，输入成为境界值的数值
(
比率
)
。
请在条件设定面板上，设定与境界值相对的条件。
3-2012
3-2013
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
Page 3-98 EJS9AC-MB-03G-02
<

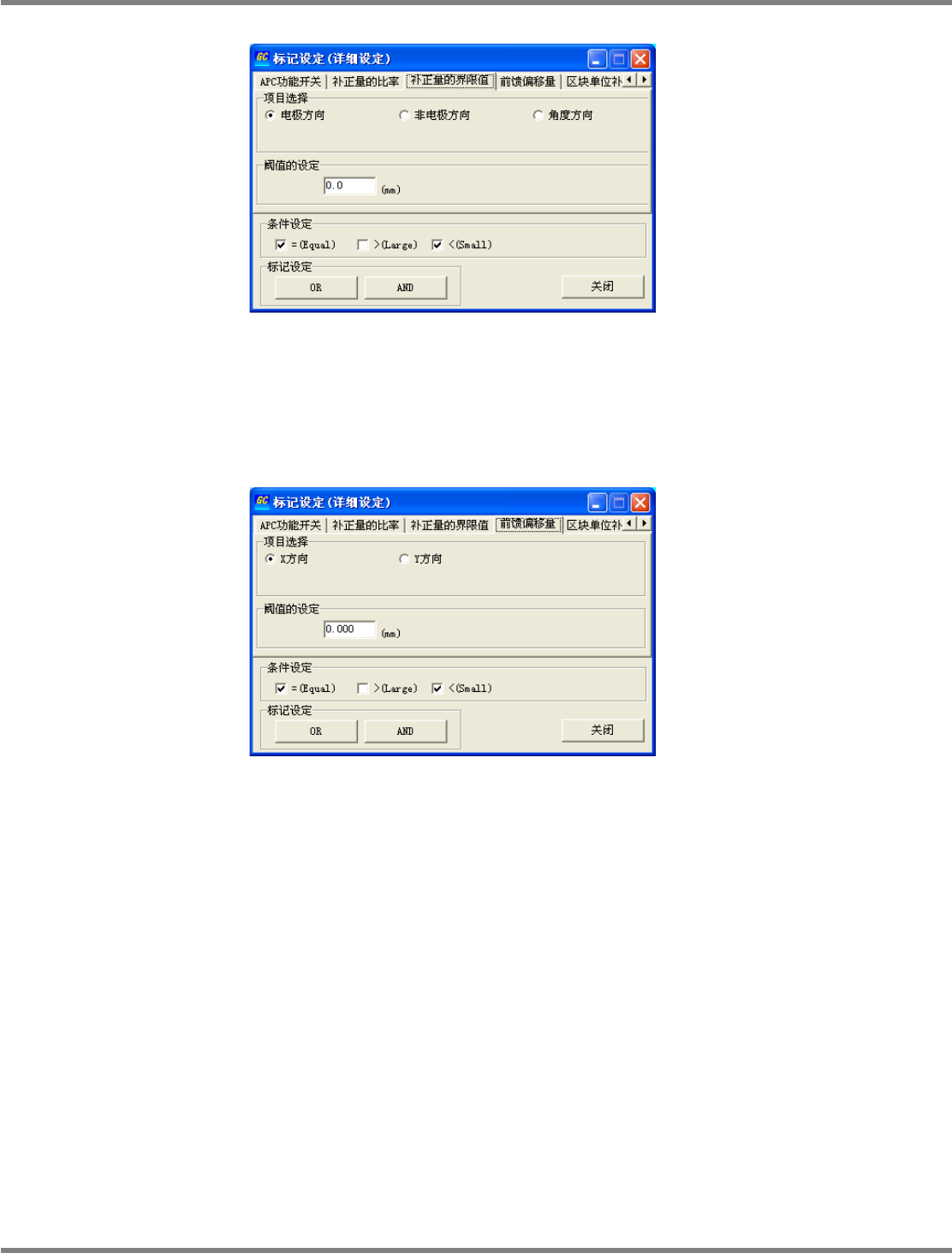

补正量的界限值
>
选项
根据所选择方向的补正量的界限值，能够设定标记设定项目的条件。
请在阈值的设定面板上，输入成为境界值的数值
(
界限值
)
。
请在条件设定面板上，设定与境界值相对的条件。
<
前馈偏移量
>
选项
根据所选择方向的偏移量，能够设定标记设定项目的条件。
请在阈值的设定面板上，输入成为境界值的数值
(
偏移量
)
。
请在条件设定面板上，输入与境界值相对的条件。
3-2014
3-2015
