NPM-DGS GERBER 转换器 3.4 与无法收容进 1 视野元件相关联的焊料数据的 删除设定 Page 3-110 EJS9AC-MB-03G-02 = MEMO =
NPM-DGS
GERBER
转换器
3.4
与无法收容进
1
视野元件相关联的焊料数据的删除设定
EJS9AC-MB-03G-02 Page 3-109
3.4
与无法收容进
1
视野元件相关联的焊料数据的删除设定
当对象机种为
NPM
时。
在
NPM
的印刷后的焊料检查功能下，不能检查无法收容进
1
视野的元件。
因此，针对无法收容进
1
视野的元件，需要删除与其相关联的焊料数据。
在这里，对选择检查头的视野尺寸后，删除与无法收容进视野内元件相关联的焊料数据的设定步骤
进行说明。

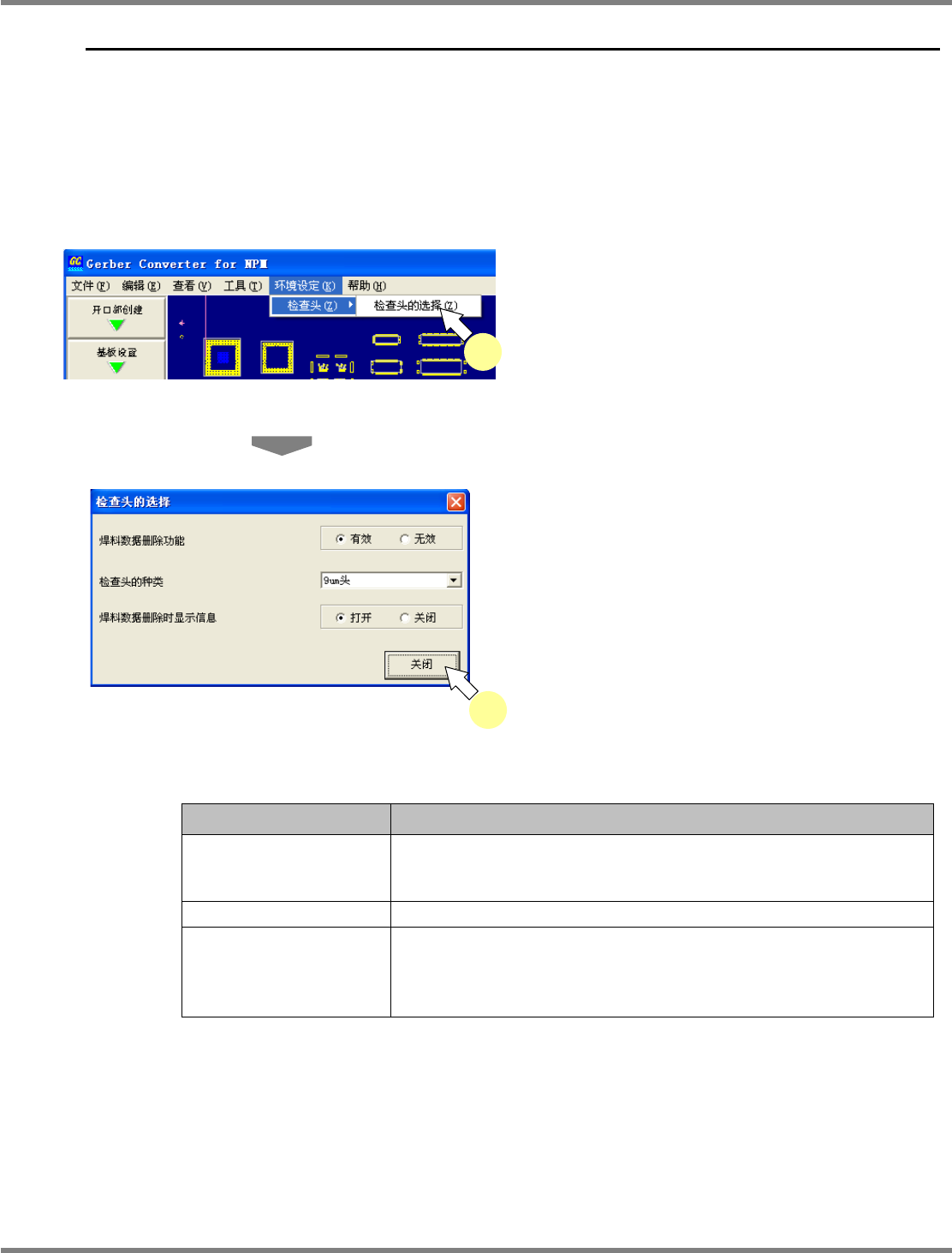

3.4.1
设定删除条件
1
从菜单栏中选择
[
环境设定
]
[
检查头
]
[
检查头的选择
]
。
在这个菜单下，如果系统上的删除焊料数据的
功能为
OFF
，这个项目将不会显示在菜单栏上。
使功能转为有效的方法，请咨询敝公司的售后
服务部门。
将显示
<
检查头的选择
>
窗口。
2
进行各个设定后，单击
[
关闭
]
。
将显示
<
焊料数据设定
>
窗口。
检查头选择窗口的设定项目
设定项目
说明
‘
焊料数据删除功能
’
请选择功能的
‘
有效
’ / ‘
无效
’
。
在这里，即使设定了功能无效，仍会在菜单栏持续显示
[
检查头的选择
]
项目。
‘
检查头的种类
’
请从
9μm
和
18μm
中选择像素比率。
‘
焊料数据删除时显示信
息
’
ON :
在每次删除焊料数据，显示信息
(
如下述
)
。
OFF :
在删除焊料数据时，不显示信息。
显示信息
:
“
存在超出了检查对象尺寸的元件。不执行这个元件的检查。
”
3-4001
1
3-4002
2
NPM-DGS
GERBER
转换器
3.4
与无法收容进
1
视野元件相关联的焊料数据的删除设定
Page 3-110 EJS9AC-MB-03G-02
= MEMO =
NPM-DGS
GERBER
转换器
EJS9AC-MB-04G-01
Page
4-1
4.
附录
