NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-15 ④ 执行 GERBER 数据的转换 在迄今为止所进行的设定的基础上， 转换 GERBER 数据。 在 GERBER 数据的转换中，显示进展状况。 将显示 <APERTURE 的设定 > 画面。 8 单击 [OK] 。 将显示 < 基板方向设定 > 菜单和开口部。 3-1011 3-1012…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-14 EJS9AC-MB-03G-02
③
APERTURE
的设定画面
一览显示在
GERBER
数据所使用的
APERTURE
数据。包含类型和容量的
APERTURE
属于在
GERBER
数据已定义的数据，或者属于已读取
APERTURE
数据文件中的已定义数据，因此无需
设定。
请只对在
‘TYPE’
栏上显示为
‘UNDEF’
的
APERTURE
设定类型和容量。
请参考下表，设定显示在
‘TYPE’
栏上的
‘UNDEF’
的
APERTURE
的类型和容量。
6
单击
[
执行
]
。
将显示确认信息。
7
单击
[
是
]
。
将开始转换
GERBER
数据。
显示项目
说明
‘DNO’
APERTURE
编号
不可设定
‘TYPE’ ‘CIR’
圆形
设定项目
: DIA [SKIP]
‘SQ’
正方形
设定项目
: X [A, SKIP]
‘RECT’
长方形
设定项目
: X, Y [A, SKIP]
‘OVAL’
椭圆
设定项目
: X, Y [A, SKIP]
‘POL’
正多角形
设定项目
: DIA SIDE [SKIP]
‘UNDEF’
未定义
请从
CIR
、
SQ
、
RECT
、
OVAL
和
POL
中选择。
‘MACRO’
宏形状
这是在
GERBER
内所定义的宏的形状。
(
无需
设定
)
‘UNUSED’
未使用
APERTURE
这是没有使用的
APERTURE
编号。
(
无需设定
)
‘DIA’
直径值
(mm)
‘X’
X
方向尺寸
(mm)
‘Y’
Y
方向尺寸
(mm)
‘SIDE’
正多角形的边的数量
有效数字
: 3
、
5
、
6
、
8
‘A’
角度
(deg.)
‘SKIP’
跳过编制开口
有效数字
:
0:
有效
1:
跳过
不能使用设定为跳过的
APERTURE
来编制开
口形状。
‘TYPE’
栏的说明
([ ]
内
)
属于能够省略的设定项目。
3-1009
6
至转换
GERBER
数据的步骤
3-1010
7
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-15
④ 执行
GERBER
数据的转换
在迄今为止所进行的设定的基础上，转换
GERBER
数据。
在
GERBER
数据的转换中，显示进展状况。
将显示
<APERTURE
的设定
>
画面。
8
单击
[OK]
。
将显示
<
基板方向设定
>
菜单和开口部。
3-1011
3-1012
8
GC030101S-13C00
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-16 EJS9AC-MB-03G-02
3.1.3
定位
当对象机种为
NPM
时，对贴装元件与开口部的位置进行定义。
当对象机种为
SP
为，对识别点的位置进行定义。

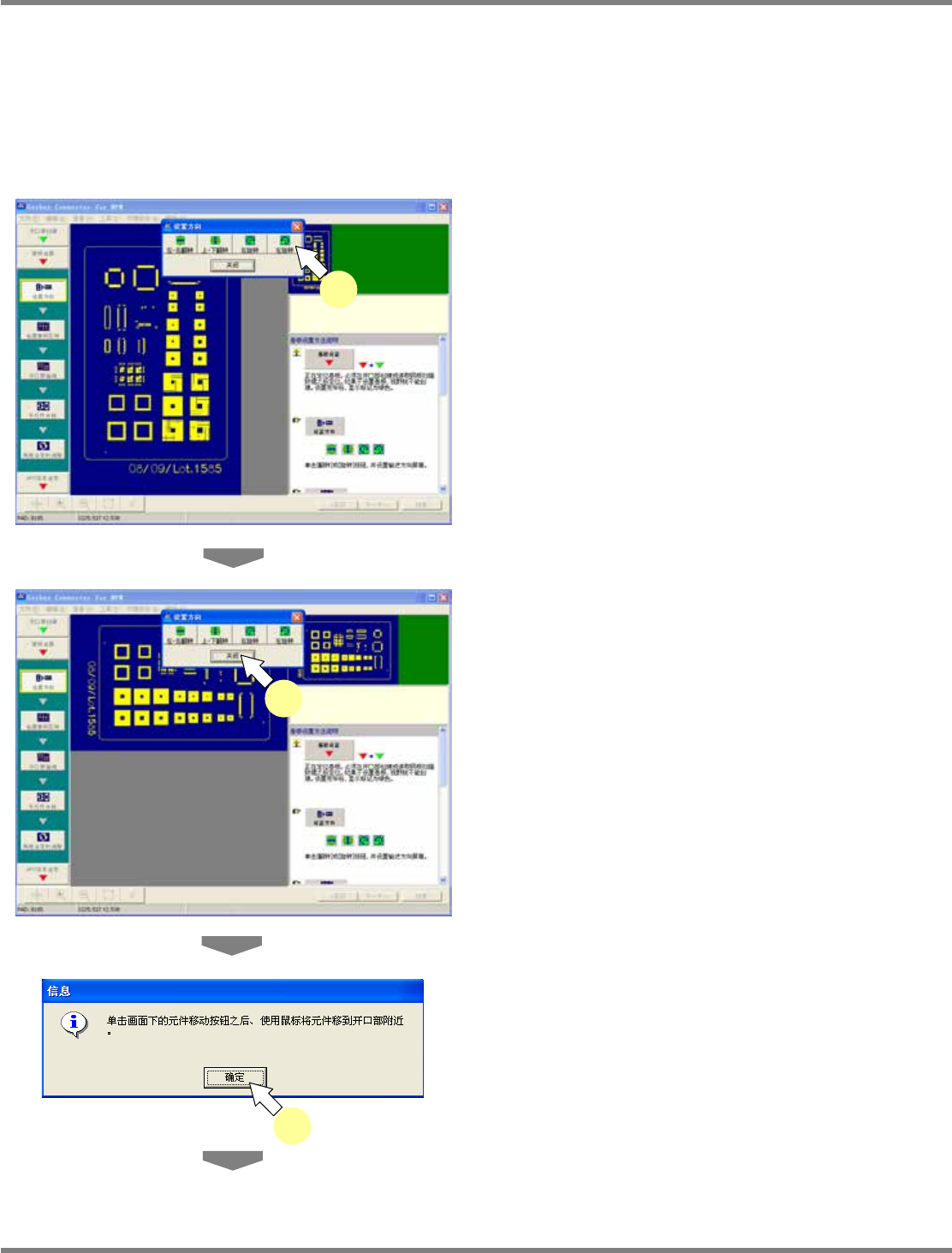

① 基板方向的设定
GERBER
数据的坐标系统与基板不相同，因此需要参考实际基板或显示中的元件
(
当对象机种为
SP
时，为识别点
)
，使开口部的朝向对准基板。
1
单击反转、旋转，使开口部的朝向对准
基板。
2
调整好朝向后，单击
[
关闭
]
。
将会显示下一步所需作业
(
使元件和开口部相
接近
)
的指示信息。
当对象机种为
SP
时，不显示此信息。
3
单击
[OK]
。
3-1015
3
GC030103S-13C00
1
GC030103S-14C00
2
当对象机种为
NPM
时，跳至元件与开口部的定位
当对象
机
种
为
SP
时
，
跳
至
通过识别点
进
行
基
板
领
域
设
定
