NPM-DGS GERBER 转换器 2.3 启动和结束 Page 2-8 EJS9AC-MB-02G-03 2.3 启动和结束 在这里对 GERBER 转换器的启动方法和结束方法进行 说明。 2.3.1 启动 NPM 用 至启动 PCB 编辑器为止的步骤， 请参照使用说明书的数据编制 系统 NPM-DGS 的 “1.3 NPM-DGS 的启动 ” 以及 “5 PC B 编辑 ” 的相关记载。 1 在 PCB 编辑器上， 从菜单…
NPM-DGS
GERBER
转换器
2.2
作业流程
EJS9AC-MB-02G-03 Page 2-7
检查数据的编制流程
开始编制检查数据
结束检查数据的编制
转换
GERBER
数据
选择
GERBER
数据和
APERTURE
数据
设定解析条件
设定
APERTURE
数据
执行
GERBER
数据的转换
定位
设定基板方向
设定基板领域
编制视野
视野最佳化
NPM-DGS
GERBER
转换器
2.3
启动和结束
Page 2-8 EJS9AC-MB-02G-03
2.3
启动和结束
在这里对
GERBER
转换器的启动方法和结束方法进行说明。
2.3.1
启动
NPM
用
至启动
PCB
编辑器为止的步骤，请参照使用说明书的数据编制系统
NPM-DGS
的
“1.3 NPM-DGS
的启动
”
以及
“5 PCB
编辑
”
的相关记载。
1
在
PCB
编辑器上，从菜单
[
工具
]
中选择
[Gerber
转换器
]
。
将显示
GERBER
转换器的标准画面。
所显示的画面因焊料检查数据的编制进展状态
而有所不同。详细内容，请参照
“3.1.1
启动画
面
”
。
2-3001
1
2-3002
NPM-DGS
GERBER
转换器
2.3
启动和结束
EJS9AC-MB-02G-03 Page 2-9
SP
用
至启动
SP
编辑器为止的步骤，请参照使用说明书的数据编制系统
NPM-DGS
的
“1.3 NPM-DGS
的启动
”
、
“9 PPD
管理员
”
以及
“
SP
编辑器使用说明书
”
的相关记载。

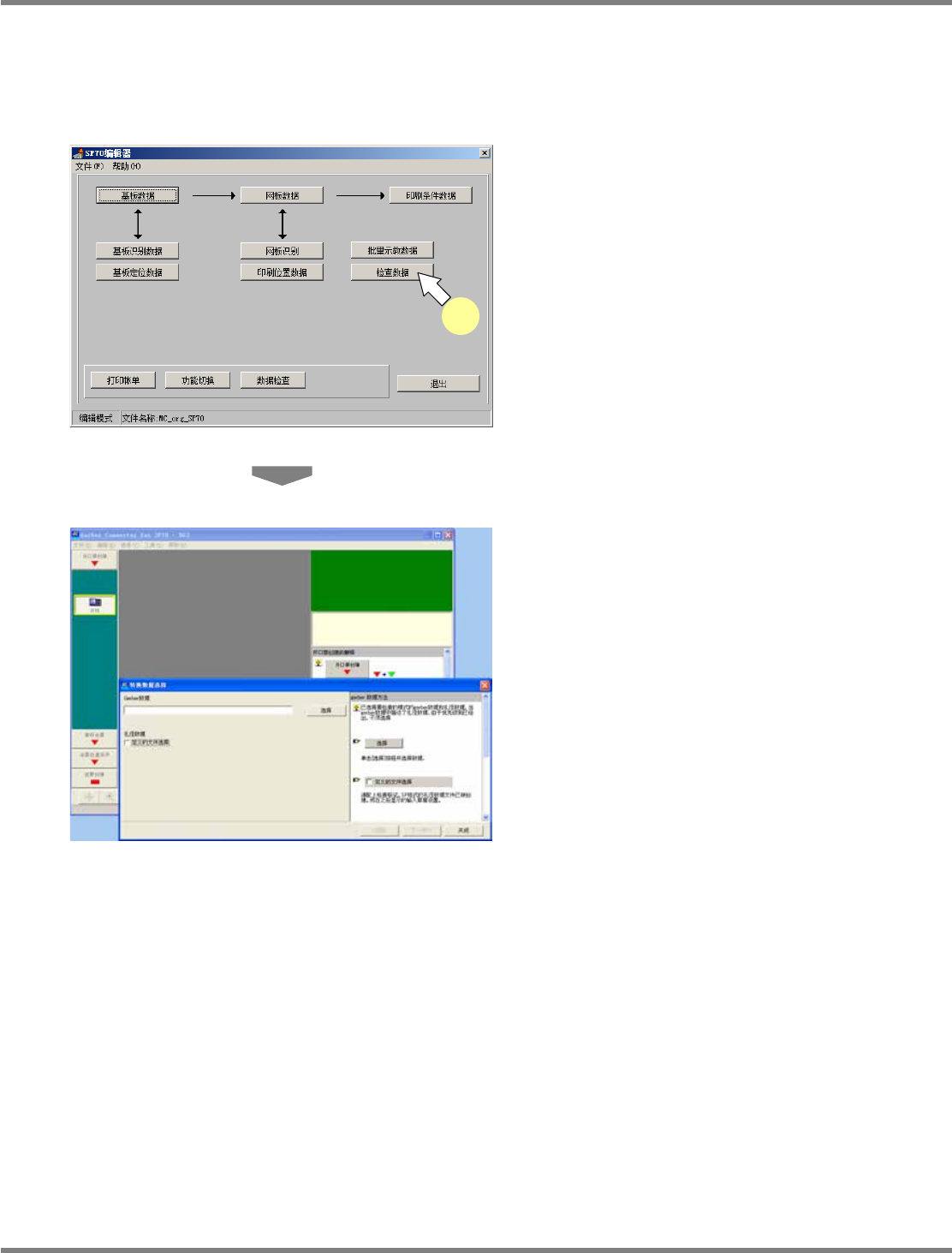

1
在
SP
编辑器上，单击
[
检查数据
]
。
将显示
GERBER
转换器的标准画面。
所显示的画面因检查数据的编制进展状态
而
有所不同。详细内容，请参照
“3.1.1
启动画面
”
。
GC020301S-04C00
1
GC020301S-05C00
