NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-33 关联设定的执行结果 A) 在关联设定没有发生问题时 没有发生问题时，执行结果选项的列 表是空白的，因此无需手动编辑 。 3 单击 [ 关闭 ] 。 将会显示是否保存关联结果的确认信 息。 4 单击 [ 是 ] 。 3-1042 4 3-1041 3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-32 EJS9AC-MB-03G-02
关联设定结果的
NG
内容说明
显示内容
说明
对策
W:
重复选择了开口
部
开口部位于多个元件的
关联设定范围内。
因为优先小元件来进行关联设定，因此如果没有问题，请忽
视。
需要变更关联设定时，请重新调整元件的关联范围后，再次
执行关联设定。
W:
不存在相应的开
口部
设定了关联的开口部一
个都不存在。
如果经目视确认没有发现问题，请忽视。
如果存在关联设定的开口部，请重新调整元件的关联范围
后，再次执行关联设定。
W:
请确认开口部的
数量
与方形芯片元件关联的
开口部超出了
3
个。
如果经目视确认没有发现问题，请忽视。
如果存在关联设定的开口部，请重新调整元件的关联范围
后，再次执行关联设定。
对策步骤，请参照下一页之后
(
关联设定的执行结果
)
的相关记载。
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-33
关联设定的执行结果

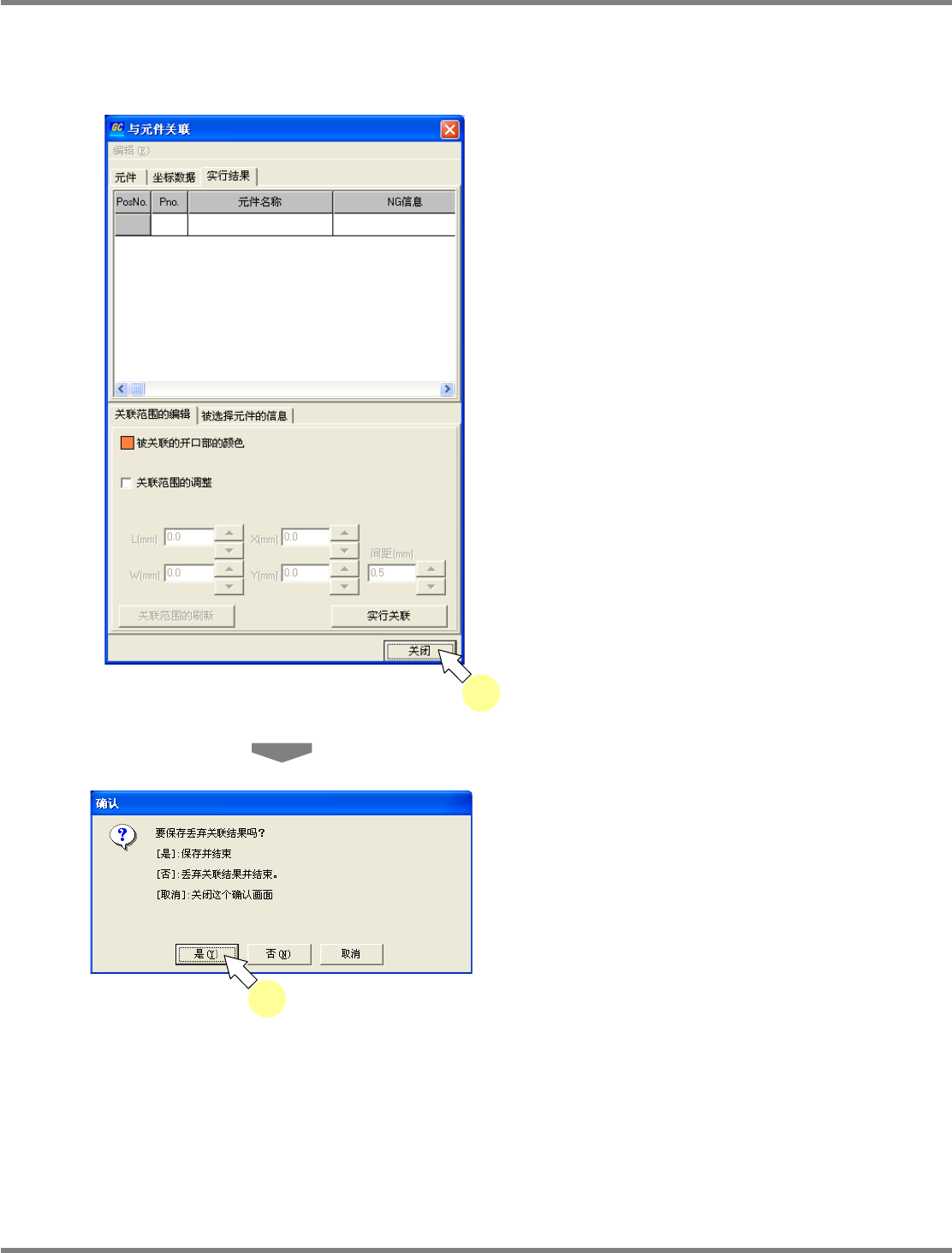

A)
在关联设定没有发生问题时
没有发生问题时，执行结果选项的列表是空白的，因此无需手动编辑。
3
单击
[
关闭
]
。
将会显示是否保存关联结果的确认信息。
4
单击
[
是
]
。
3-1042
4
3-1041
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-34 EJS9AC-MB-03G-02
B)
在关联设定发生了问题时
① 如果重复选择了开口部，务必调整关联范围，使其不会发生重复。
在重复选择的状态下，不能保存关联结果。
② 不存在关联设定的开口部数，或开口部数不同时，根据需要调整范围。
确认画面显示，如果开口部数没有问题，则无需这项操作。
3
放大显示有问题的元件。
用鼠标选择放大范围，将会显示弹出菜单。请
从显示的弹出菜单中选择
[
放大
]
。
4
用鼠标单击元件来确认重复的部位。
以蓝色显示所选择的元件和关联设定的开口
部。
GC030104S-11C00
GC030104S-12C00
3
GC030104S-13C00
4
