11.Drücken Sie , um zu den Parameternummern zurückzukehren. Auf der Anzeige
erscheint wieder "P918".
12.Steppen Sie so lange mit , bis auf der Anzeige "P060" zu sehen ist. Sie befinden sich
jetzt wieder in der Menüauswahl.
13.Drücken Sie und stellen Sie mit "1" ein. Hiermit kehren Sie zum Menüpunkt
"Parametermenü" zurück.
14.Drücken Sie . Auf der Anzeige erscheint "009".
15.Drücken Sie . Auf der Anzeige erscheint "P60".
16.Stellen Sie mit "r000" ein.
17.Drücken Sie . Ausgangszustand ist wieder hergestellt.
7 Masterdrives Einstellanleitung MTC 2
7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU) Ausgabe 12/2007
100
7.2 Bedienung des Masterdrives über die Parametrier-
einheit (PMU)
Die Parametriereinheit (Parameterization Unit, PMU) dient der Parametrierung, Bedienung und
Beobachtung der Um- und Wechselrichter direkt am Gerät.

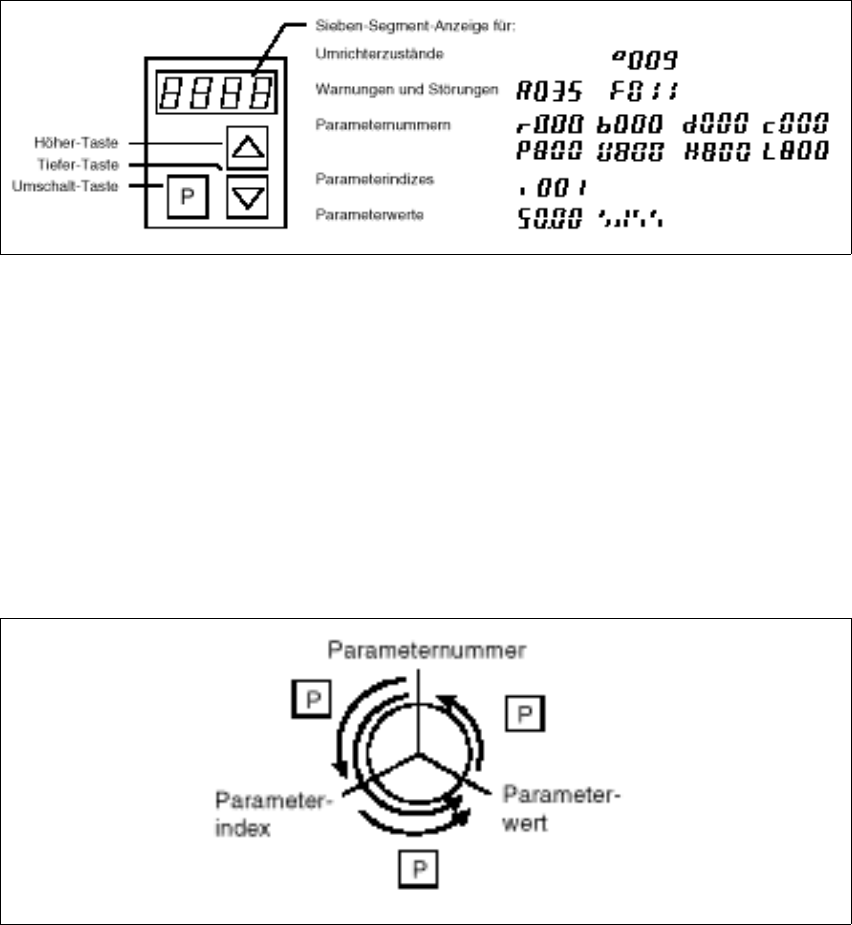

Abb. 7.2 - 1 Parametriereinheit (PMU)
Sie schalten mit der Umschalt-Taste:
– von der Parameternummer zum Parameterindex
– vom Parameterindex zum Parameterwert
– vom Parameterwert zur Parameternummer
Falls der Parameter nicht indiziert ist, wird direkt von der Parameternummer zum Parameterwert
gesprungen.
Abb. 7.2 - 2 Umschalttaste der Parametriereinheit (PMU)
Einstellanleitung MTC 2 7 Masterdrives
Ausgabe 12/2007 7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU)
101
7.2.1 Wichtige Parameter zur Eingrenzung von Fehlern
– U / r = Beobachtungsparameter
– P = Einstellparameter
– r004 = Ausgangsstrom des Um-oder Wechselrichters
– r006 = zeigt die aktuelle Zwischenkreisspannung an
– r009 = Motortemperatur
– r069 = Softwareversion Index 1 Masterdrives
Index 2 Option BG Slot A
Index 3 Option BG Slot B
Index 4 Option BG Slot C
– U003 = Parametersatzversion:
für die Zuführachse Turm 1/2 Software Version
für die Hubachse Turm 1/2 Software Version
Hinweis:
Beim MTC 2 sind die Parametersätze aufgrund des mechanischen Aufbaus unterschiedlich.
– U501 = Maschinendaten (Beschleunigung, Geschwindigkeit, ..)
– P060 = Funktionsparameter zur Auswahl des aktuellen Menüs
Index 4: Adressenkonfiguration
– P095 = Eingabe der Standardmotoren aus der Motorliste
– P096 = Funktionsparameter des ausgewählten Motors
Definition der seriellen Schnittstelle:
– P700 = Interfaceadresse COM 1
– P701 = Baudrate 8 entspricht 38400
