5 Zufüh rac hsen Einstellanleitung MTC 2 5.2 Null-Offset, Entnahme- und Übergabeposition Ausgabe 12/2007 72 Å Wählen Sie " Kassette 2 ". Å Bestätigen Sie mit " OK ". Å Ermitteln Sie nun die maxim alen…

Einstellanleitung MTC 2 5 Zuführachsen

Ausgabe 12/2007 5.2 Null-Offset, Entnahme- und Übergabeposition

5.2.6 Einmessen der Entnahmepositionen

Å Kontrollieren Sie den Null-Offset (siehe Abschnitt 5.2.3 "Kontrolle und Einstellen des Null-Off-

sets").

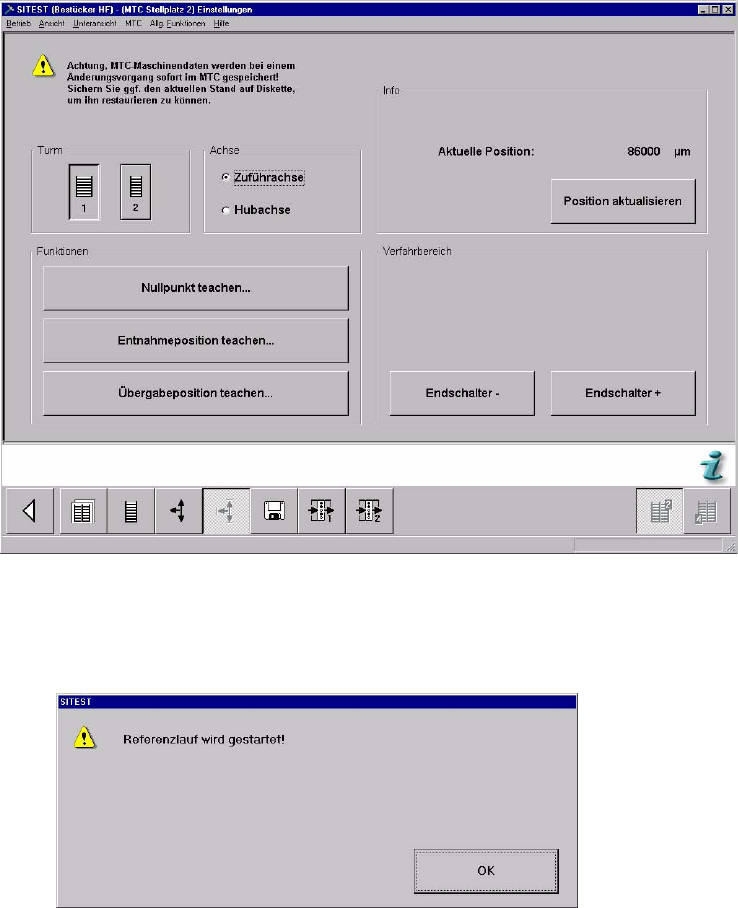

Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Einstellungen.

Å Wählen Sie "Turm 1" und "Zuführachse".

Å Wählen Sie "Entnahmeposition teachen...".

5 Zuführachsen Einstellanleitung MTC 2

5.2 Null-Offset, Entnahme- und Übergabeposition Ausgabe 12/2007

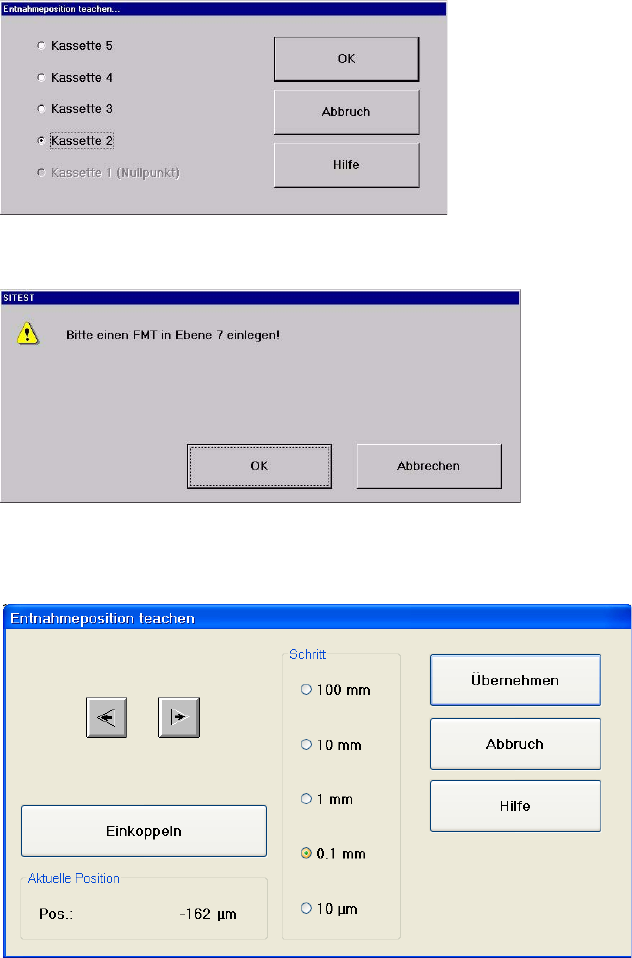

Å Wählen Sie "Kassette 2".

Å Bestätigen Sie mit "OK".

Å Ermitteln Sie nun die maximalen und minimalen Einkoppelpositionen wie folgt:

Verfahren Sie die Zuführachse über Pfeiltasten auf die Position der Aussparung für den Mit-

nehmer.

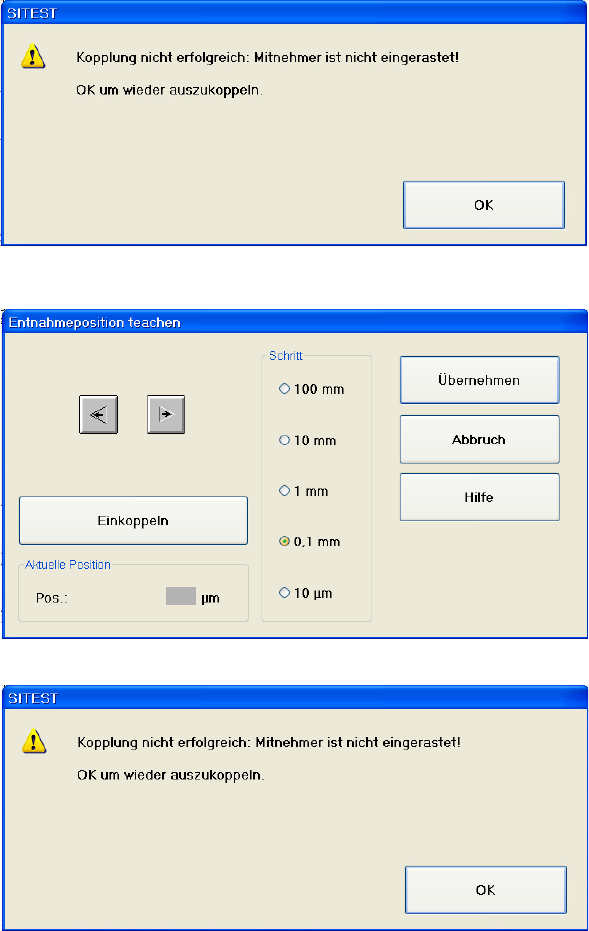

Å Klicken Sie auf "Einkoppeln".

Å Es erscheint entweder die Meldung "Mitnehmer ist eingerastet"

oder "Mitnehmer ist nicht eingerastet".

Å Durch weiteres Verfahren der Zuführachse und erneutes Klicken der Schaltfläche "Einkop-

peln" können Sie exakt die Positionen der Flanken der Aussparung ermitteln.

Einstellanleitung MTC 2 5 Zuführachsen

Ausgabe 12/2007 5.2 Null-Offset, Entnahme- und Übergabeposition

Werten Sie dabei die Positionsangabe im Dialog aus, hier als graues Rechteck sichtbar.

Å Ermitteln Sie auf diese Weise die Position der vorderen und der hinteren Flanke der Ausspa-

rung.

Å Errechnen Sie die Mittelposition der Aussparung.

Å Verfahren Sie die Zuführachse über die Pfeiltasten auf die errechnete Mittelposition.
