7 Masterdrives Einstellanleitung MTC 2 7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU) Ausgabe 12/2007 106 Å Wählen Sie ein Ziellaufwerk aus, aud dem die Software inst alliert werden soll. Å Klicken Sie …
Einstellanleitung MTC 2 7 Masterdrives
Ausgabe 12/2007 7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU)
105
Å Klicken Sie nochmals den Button "WEITER".
Å Stimmen Sie dem Lizenvertrag mit "JA" zu.
Abb. 7.2 - 6 Systemvoraussetzungen
Å Klicken Sie den Button "WEITER".
Å Benutzerregistrierung -->Klicken Sie den Button "WEITER".
7 Masterdrives Einstellanleitung MTC 2
7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU) Ausgabe 12/2007
106

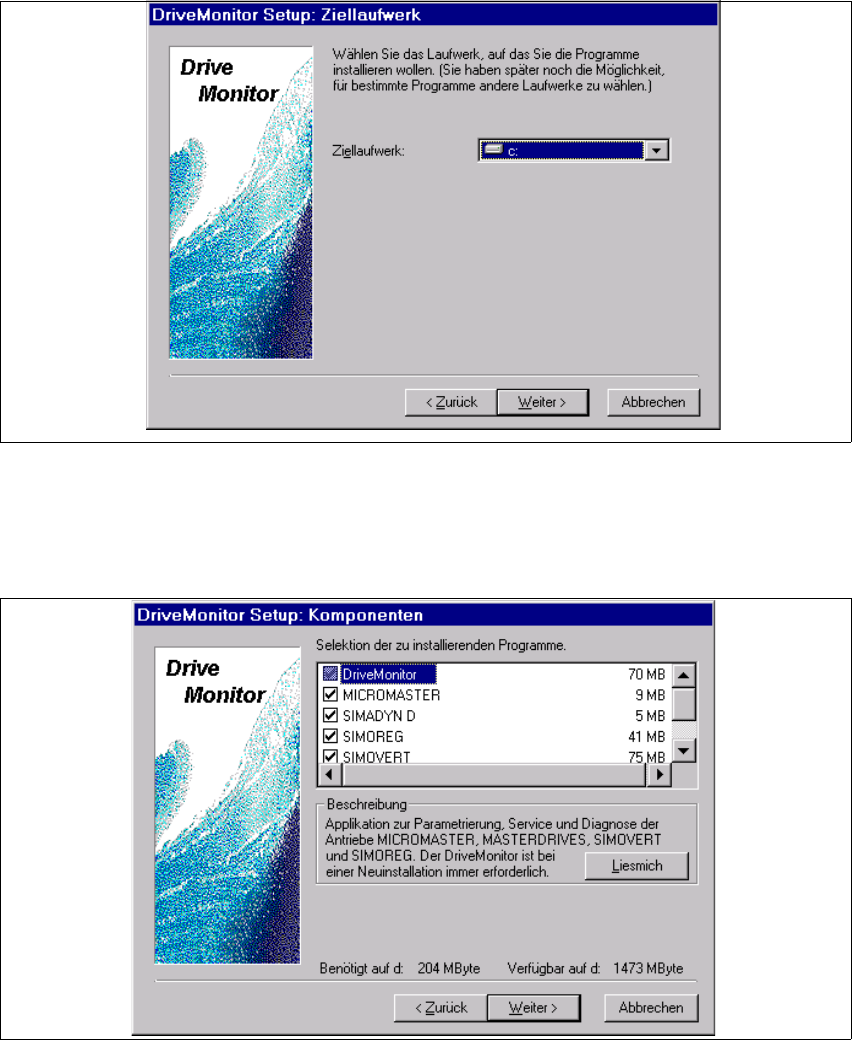

Å Wählen Sie ein Ziellaufwerk aus, aud dem die Software installiert werden soll.
Å Klicken Sie den Button "WEITER".
Å Wählen Sie alle Softwarekomponente aus.
Å Klicken Sie den Button "WEITER".
Å Die Installation wird dann gestartet.
Å Starten Sie nach Beendigung der Installation den Rechner neu.
Einstellanleitung MTC 2 7 Masterdrives
Ausgabe 12/2007 7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU)
107

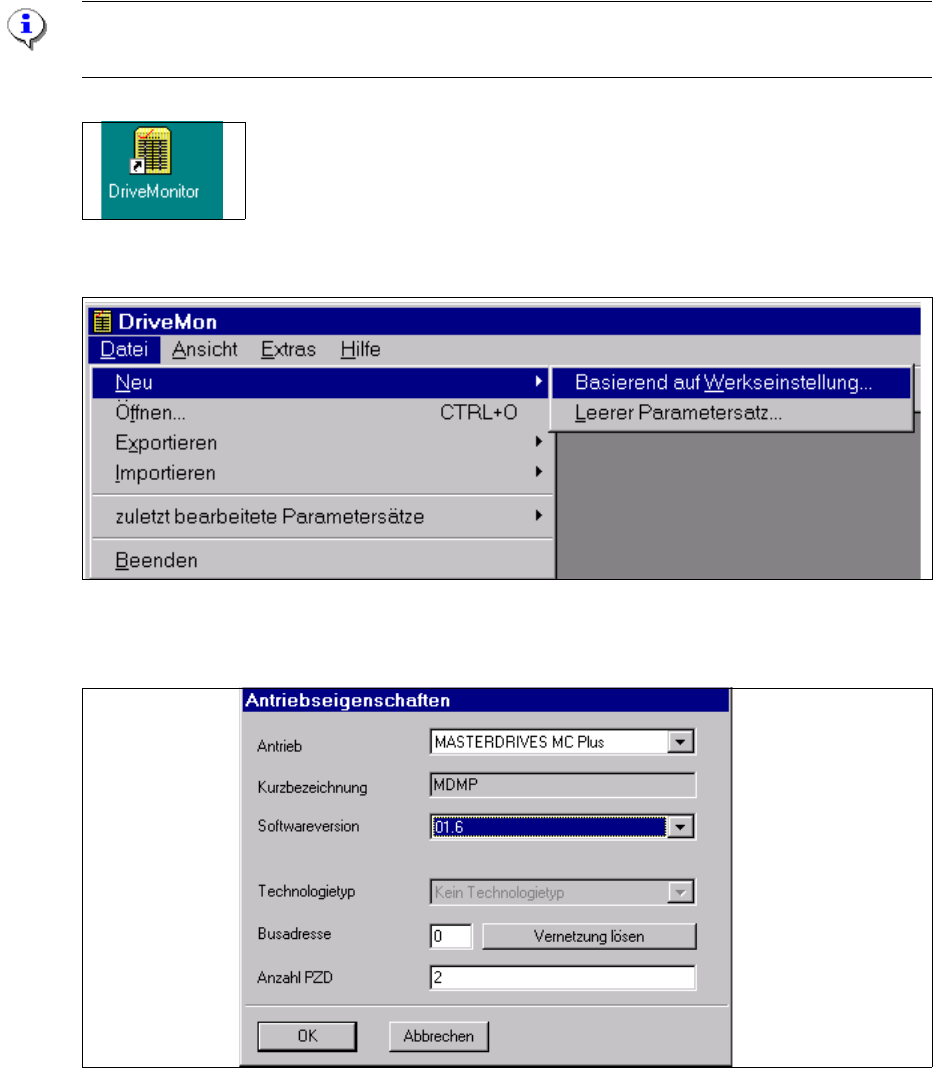

Drive Monitor starten
Å
Stecken Sie das Kabel an die serielle Schnittstelle des Masterdrives und an das Servicenote-
book.
Hinweis:
Während der Installation wird automatisch eine Verknüpfung auf dem Desktop erstellt .
Å Doppelklick auf das Ikon "Drive Monitor"
Å Legen Sie sich eine Standardkonfigurationsdatei.dnl an.(siehe Bild oben), mit den Parametern
siehe Bild unten.
Å Wählen Sie den Antrieb aus und die Betriebssoftware des Antriebs.
