00193630-0602.pdf - 第38页
4 Hubachsen Einstellanleitung MTC 2 4.2 Null-Offset, Nachfüll- und Übergabeposition Ausgabe 12/2007 38 4.2.3 K ontrolle der Nachfüllpositionen Å Kontrollieren Sie den Null-Of fset (siehe Abschnitt 4.2.2 " Kontrolle …
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.2 Null-Offset, Nachfüll- und Übergabeposition
37
4.2.2 Kontrolle des Null-Offset
Å Führen Sie die Vorbereitungen durch (siehe Abschnitt 4.2.1 „Vorbereitungen").

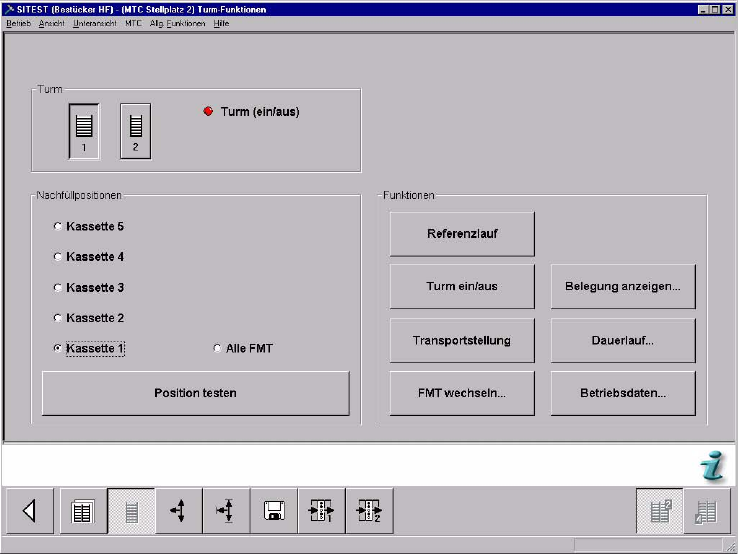

Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Turm-Funktionen.
Å Wählen Sie "Turm 1" und "Kassette 1".
Å Wählen Sie "Position testen".
Å Überprüfen Sie, ob sich die Kassette 1 problemlos heraus- und hineinschieben lässt. Wenn
das nicht möglich ist, muss der Null-Offset eingemessen werden (siehe Abschnitt 4.2.5 "Ein-
messen des Null-Offset“).
4 Hubachsen Einstellanleitung MTC 2
4.2 Null-Offset, Nachfüll- und Übergabeposition Ausgabe 12/2007
38
4.2.3 Kontrolle der Nachfüllpositionen
Å Kontrollieren Sie den Null-Offset (siehe Abschnitt 4.2.2 "Kontrolle des Null-Offset").
Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Turm-Funktionen.
Å Wählen Sie "Turm 1" und "Kassette 2".
Å Wählen Sie "Position testen".
Å Überprüfen Sie, ob sich die Kassette 2 problemlos heraus- und hineinschieben lässt. Wenn
das nicht möglich ist, muss diese Nachfüllposition eingemessen werden (siehe Abschnitt 4.2.6
"Einmessen der Nachfüllpositionen“).
Å Wiederholen Sie diese Überprüfung mit den restlichen Kassetten.
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.2 Null-Offset, Nachfüll- und Übergabeposition
39
4.2.4 Kontrolle der Übergabepositionen
Å Führen Sie die Vorbereitungen durch (siehe Abschnitt 4.2.1 „Vorbereitungen").
Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Einstellungen.
Å Wählen Sie "Turm 1" und "Hubachse".
Å Wählen Sie "Übergabeposition teachen...".
