Einstellanleitung MTC 2 5 Zuführachsen Ausgabe 12/2007 5.6 Ausrückung 91 5.6 Ausrückung 5.6.1 Werkzeuge und Hilfsmittel – 1 Satz Inne nsechs kantschlüssel 5.6.2 V orbereitungen Å Rüsten Sie den MTC 2 komplett ab (s iehe …

5 Zuführachsen Einstellanleitung MTC 2

5.5 Lichtschranken Ausgabe 12/2007

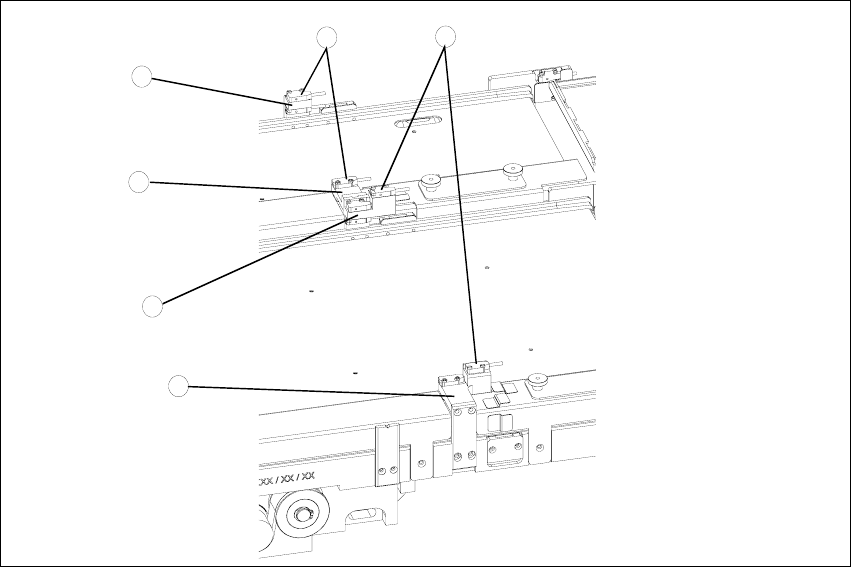

Abb. 5.5 - 4 Kontrolle und Einstellen der Crash-Lichtschranken

Legende

1. Crash-Lichtschranken Turm 1

2. Crash-Lichtschranken Turm 2

3. Lichtschranken-Halter Turm 1 mit Klemmschrauben

4. mittlerer Lichtschranken-Halter mit Klemmschrauben, Basisteil

5. mittlerer Lichtschranken-Halter mit Klemmschrauben, verschiebbarer Teil

6. Lichtschranken-Halter Turm 2 mit Klemmschrauben

Einstellanleitung MTC 2 5 Zuführachsen

Ausgabe 12/2007 5.6 Ausrückung

5.6 Ausrückung

5.6.1 Werkzeuge und Hilfsmittel

– 1 Satz Innensechskantschlüssel

5.6.2 Vorbereitungen

Å Rüsten Sie den MTC 2 komplett ab (siehe Betriebsanleitung).

Å Fahren Sie die Zuführachse auf die Nullposition (siehe Abschnitt 5.2.3 „Kontrolle und Einstel-

len des Null-Offsets“) und rasten Sie den Mitnehmer in den FMT ein.

5 Zuführachsen Einstellanleitung MTC 2

5.6 Ausrückung Ausgabe 12/2007

5.6.3 Einstellen der Ausrückung

Å Verschieben Sie den Mitnehmer über den Riemen solange, bis dieser außerhalb der Ausrüc-

kung steht.

Å Überprüfen Sie beim Zurückschieben des Mitnehmers, ob dessen Kurvenrolle in Totlagen-

Stellung mittig in die Kulisse der Ausrückung einfährt.

Å Wenn die Kurvenrolle durch die Kulisse in die Mitte gedrückt wird, stellen Sie die Lage der Ku-

lisse mit den 4 Befestigungsschrauben der Ausrückung ein.

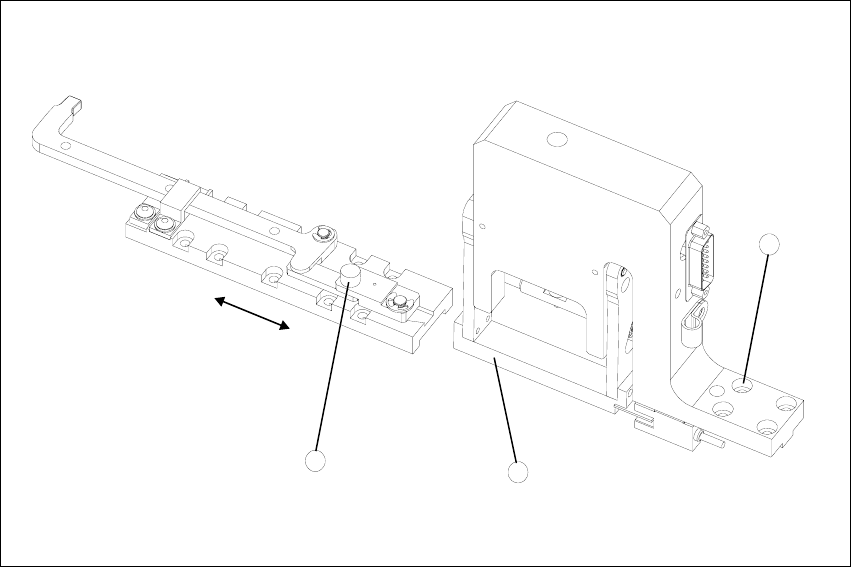

Abb. 5.6 - 1 Einstellen der Ausrückung

Legende

1. Kurvenrolle des Mitnehmers in Totlagen-Stellung

2. Kulisse der Ausrückung

3. Befestigungsschrauben der Ausrückung
