7 Masterdrives
7.1 Adresseingabe
Die Eingabe der Adressen bei den Masterdrives der Hub- und Zuführachsen erfolgt über deren
Bedienfelder (Parameterization Units - PMU). Sie ist bei der Erstinbetriebnahme des MTC 2 und
nach dem Austausch eines Masterdrives notwendig. Wenn die Masterdrives mit 24 V DC versorgt
werden, kann dies bereits außerhalb des MTC 2 vorgenommen werden. Im eingebauten Zustand
muss die Regelung der betreffenden Achse abgeschaltet sein.
HINWEIS
Beachten Sie unbedingt das Kapitel „Betriebssicherheit" in der Serviceanleitung des MTC 2, wenn
Sie die Adresseneingabe im eingebauten Zustand durchführen!

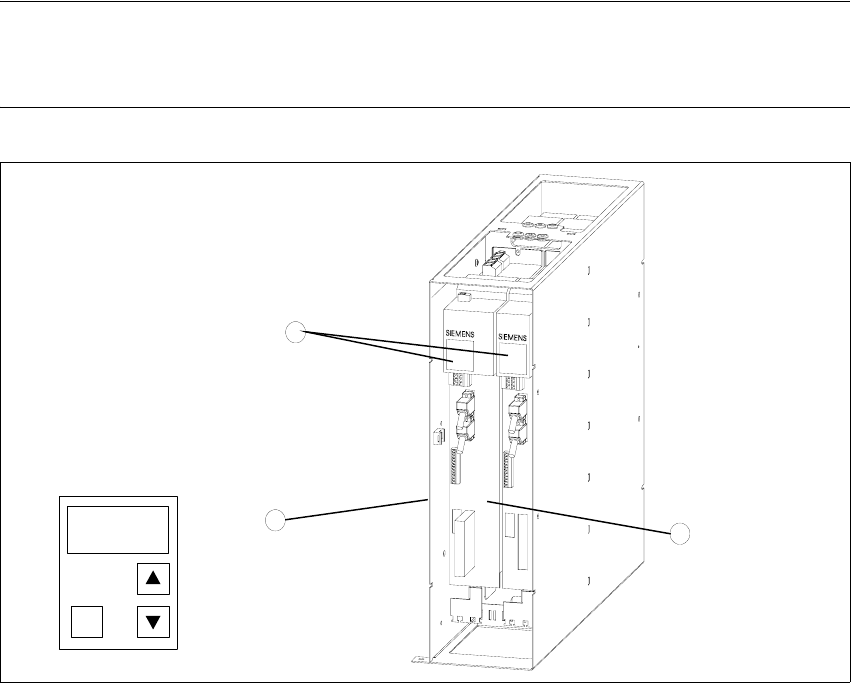

Abb. 7.1 - 1 Masterdrives der Hub- und der Zuführachsen (hier Turm 1)
Legende
1. Masterdrive der Hubachse Turm 1
2. Masterdrive der Zuführachse Turm 1
3. Bedienfelder
Diese Kurzanleitung hier zeigt die Eingabe der Adresse beim Masterdrive der Hubachse Turm 1.
1
2
3
P
7 Masterdrives Einstellanleitung MTC 2
7.1 Adresseingabe Ausgabe 12/2007
98
Bei den anderen Achsen ist die Vorgehensweise ähnlich (unterschiedliche Adressen).
Ausführliche Informationen entnehmen Sie dem Folgekapitel 7.2,
sowie der Bedienungsanleitung "SIMOVERT MASTERDRIVES".
Folgende Adressen sind für die Hub- und Zuführachsen vorgesehen:
Tab. 7.1 - 1 Adressen der Masterdrives
1. Drücken Sie , um auf die Parameternummern zu kommen.
2. Steppen Sie so lange mit , bis auf der Sieben-Segment-Anzeige "P060" zu sehen ist.
Dies ist die Menüauswahl.
3. Drücken Sie . Es erscheint eine Zahl auf der Anzeige. Dies ist der Menüpunkt "Para-
metermenü".
4. Steppen Sie so lange mit , bis auf der Anzeige "4" erscheint. ("4" bedeutet "Baugrup-
penkonfiguration).
5. Drücken Sie . Es erscheint "004" auf der Anzeige. Dies ist die Statusanzeige für "Bau-
gruppenkonfiguration".
6. Drücken Sie , um auf die Parameternummern zu kommen. Es erscheint "P060".
7. Steppen Sie so lange mit , bis auf der Sieben-Segment-Anzeige "P918" zu sehen ist.
Dies ist die Parameternummer für die Bus-Adresse.
8. Drücken Sie , um auf den Parameterindex zu kommen. Auf der Anzeige ist "001" zu
sehen, dies ist der Index 1 (ein Index ist immer durch einen kleinen Strich gekennzeichnet).
9. Drücken Sie , um auf den Parameterwert zu kommen. Auf der Anzeige ist "1" zu sehen.
Dies ist die Adresse der Hubachse Turm 1.
10.Stellen Sie mit die entsprechende Adresse ein (siehe Tab. 7.1 - 1).
Hubachse
Turm 1
Zuführachse
Turm 1
Hubachse
Turm 2
Zuführachse
Turm 2
Adresse 1234
