Einstellanleitung MTC 2 5 Zuführachsen Ausgabe 12/2007 5.2 Null-Offset, Entnahme- und Übergabeposition 77 Å Während der Produktion fahre n die FM vom T urm 1 und T urm 2 auf unterschiedliche Posi- tionen der Zuführachse …
5 Zuführachsen Einstellanleitung MTC 2
5.2 Null-Offset, Entnahme- und Übergabeposition Ausgabe 12/2007
76
2b. Kalibrieren der Übergabeposition am Turm 2 5
Å
Betätigen Sie den Button " Übergabeposition teachen", das Flächenmagazin fährt raus und
steht ca. 5mm bevor die Zuführachse endet.
Achtung:
Falls Sie in dieser Situation die Kalibrierung mit OK bestätigen, so haben sie eine falsche Überg-
abeposition ermittelt. Dadurch ergibt sich dann eine falsche Abholposition für den Twin Head.
Å Öffnen Sie die Abdeckung.
Å Schieben Sie das FM in Richtung Maschine, so dass die Kunstoffkante des FM mit dem Rah-
men der Zuführachse bündig abschliesst.
Å Das Vorschieben auf diese Position sollte in einem Schritt durchgeführt werden:
wurde das FM über die Zuführachse hinaus geschoben, so schieben Sie es noch einmal
zurück und versuchen in einem Schritt das FM bündig mit dem Rahmen der Zuführachse zu
schieben. Damit wird die Toleranz zwischen Mitnehmer und FM-Spalt eliminiert und Sie ver-
meiden dadurch die Eingabe eines Abholoffsets im Programmiersystem.

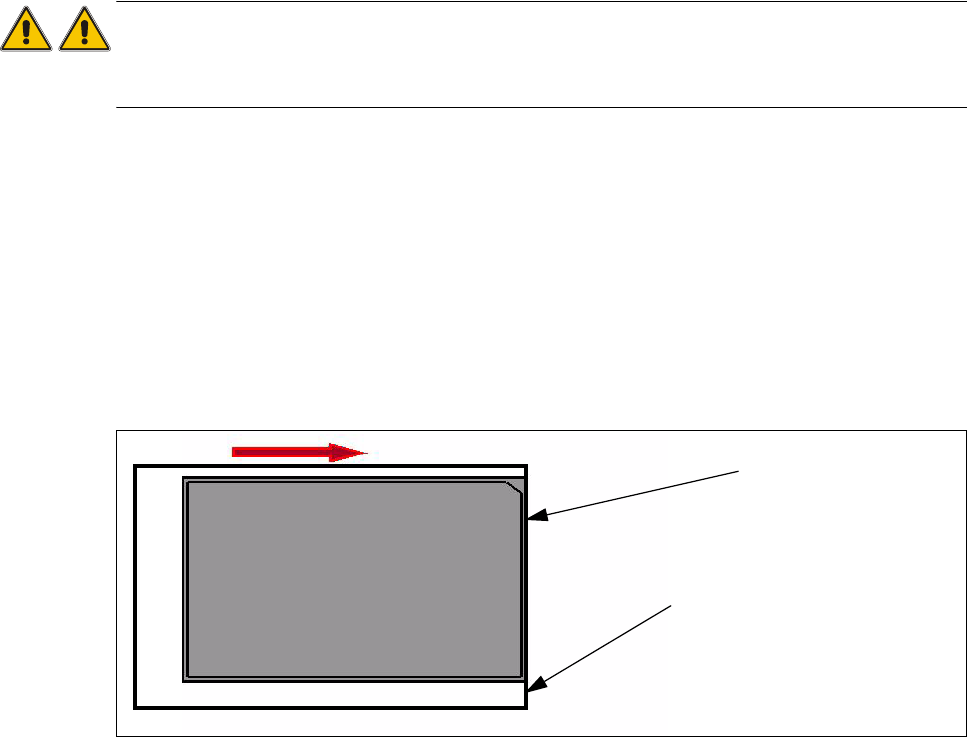

Abb. 5.2 - 5 Übergabeposition FM
Kunstoffkante des FM
Rahmen der Zuführachse
Einstellanleitung MTC 2 5 Zuführachsen
Ausgabe 12/2007 5.2 Null-Offset, Entnahme- und Übergabeposition
77
Å Während der Produktion fahren die FM vom Turm 1 und Turm 2 auf unterschiedliche Posi-
tionen der Zuführachse - aber die Y-Position der Maschine (Abholposition) ist gleich.

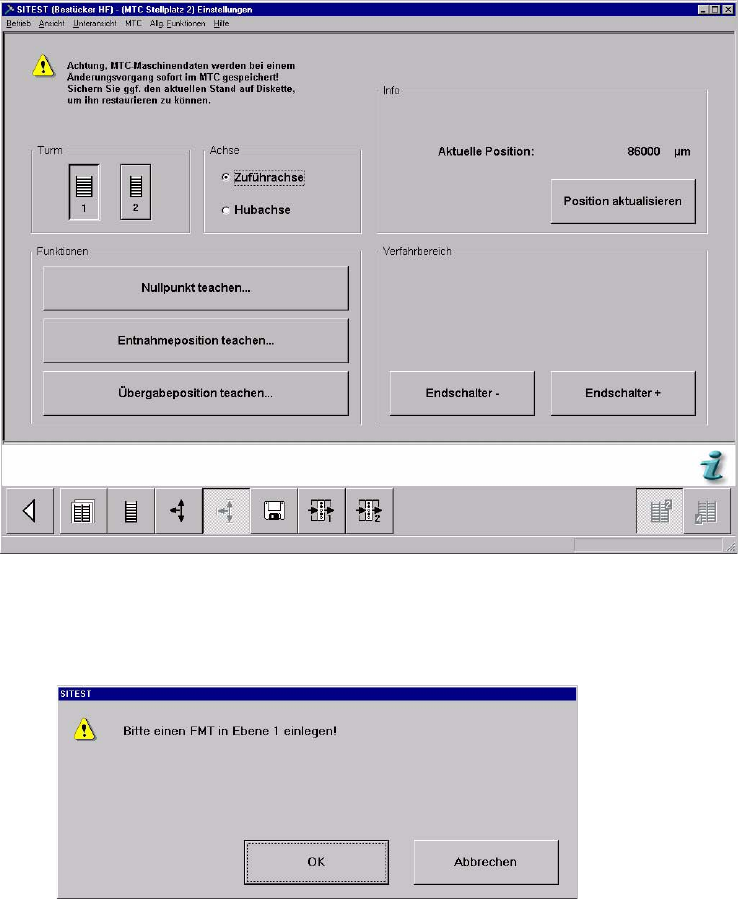

Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Einstellungen.
Å Wählen Sie "Turm 1" und "Zuführachse".
Å Wählen Sie "Übergabeposition teachen..."
5 Zuführachsen Einstellanleitung MTC 2
5.2 Null-Offset, Entnahme- und Übergabeposition Ausgabe 12/2007
78

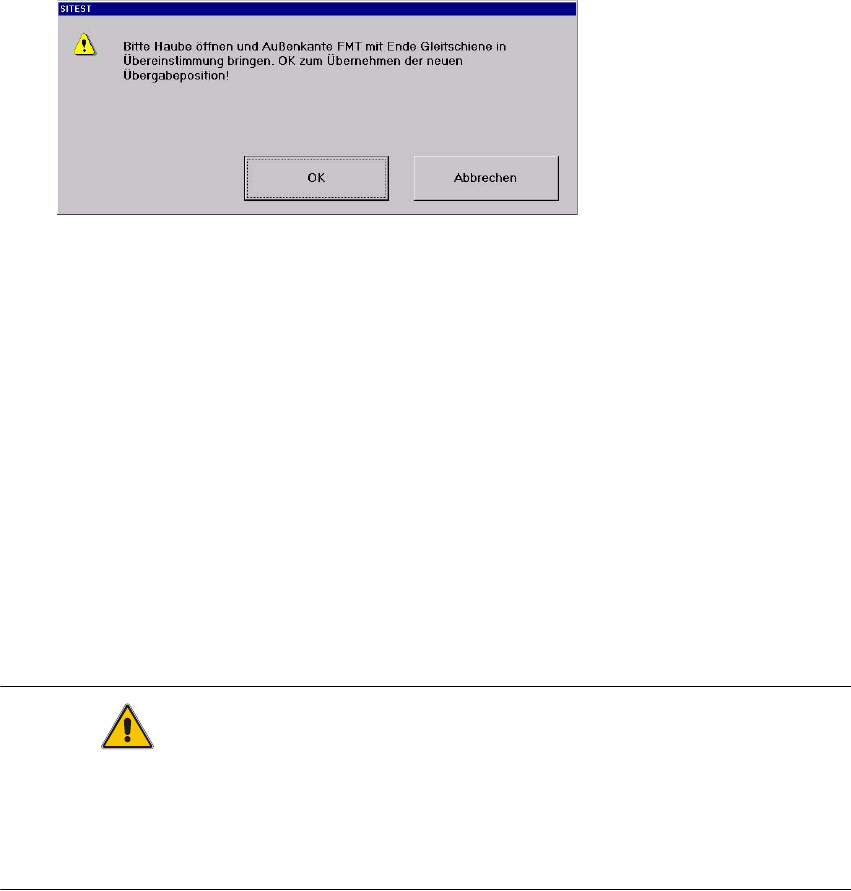

Å Bestätigen Sie mit "OK".
Å Stellen Sie den FMT an Turm 1 und Turm 2 jeweils auf das Ende der Schienen der Zuführa-
chse ein.
Turm 1:
Å
Schieben Sie das Tray auf der Zuführachse zurück. Halten Sie ein kleines Blech o.ä. als
Anschlag vor die Gleitschienen. Schieben Sie jetzt das Tray vor diesen Anschlag, so das
die Kunststoffkante am Anschlag anliegt (NICHT die Metallkante des Trays).
Turm 2:
Å
Schieben Sie das Tray auf der Zuführachse zurück. Halten Sie ein kleines Blech o.ä. als
Anschlag vor die Gleitschienen. Schieben Sie jetzt das Tray vor diesen Anschlag, so das
die Kunststoffkante am Anschlag anliegt.
ACHTUNG
Bevor Sie die Starttaste drücken müssen Sie den jeweiligen Wert im Dialog durch "OK"
übernehmen.
Die Übergabe-Position liegt bei Turm 1 etwas über dem Ende der Zuführschienen, bei Turm 2
etwas davor. Dieser Offset wird automatisch berechnet und eingestellt.
