Einstellanleitung MTC 2 7 Masterdrives
Ausgabe 12/2007 7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU)
103
7.2.4 Download Parametersatz
Voraussetzungen:
– CD-ROM "Drive Monitor"
– Kabel für Laptop und Masterdrives (03021720-01)
– Parametersatz für Hubachse Turm 1 und Turm 2
– Parametersatz für Zuführachse Turm 1 und Turm 2
Abb. 7.2 - 3 Kabelkonfiguration für die Verbindung zwischen Laptop und Masterdrive
Hinweis:
Bitte die Brücke zwische Pin 9 und 1 beachten. Für den Download der Parametersätze ist der
Schalter nicht notwendig.
Installation Drive Monitor
Hinweis:
Die Software Drive Monitor kann auch für den MTC 1 eingesetzt werden. Betriebssoftwareversion
anpassen.
Die Installation ist nur mit Administratorrechten möglich.
Vor der Installation eventuell ein Verzeichnis mit dem Namen „Parametersätze“ anlegen.
7 Masterdrives Einstellanleitung MTC 2
7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU) Ausgabe 12/2007
104
Å Beim Einlegen der CD Rom wird das Installationsfenster automatisch geöffnet.
oder starten Sie die install.bat Datei unter dem Verzeichnis Drive Monitor.
Å Installation Drive Monitor auswählen.
Å Nach Beendigung der Installation erfolgt eine Verknüpfung auf den Desktop.
Abb. 7.2 - 4 Installation Drive Monitor
Å Sprache auswählen (D, E, F, I, S).
r
Abb. 7.2 - 5 Sprache auswählen
Å Klicken Sie den Button "WEITER".
Einstellanleitung MTC 2 7 Masterdrives
Ausgabe 12/2007 7.2 Bedienung des Masterdrives über die Parametriereinheit (PMU)
105
Å Klicken Sie nochmals den Button "WEITER".
Å Stimmen Sie dem Lizenvertrag mit "JA" zu.

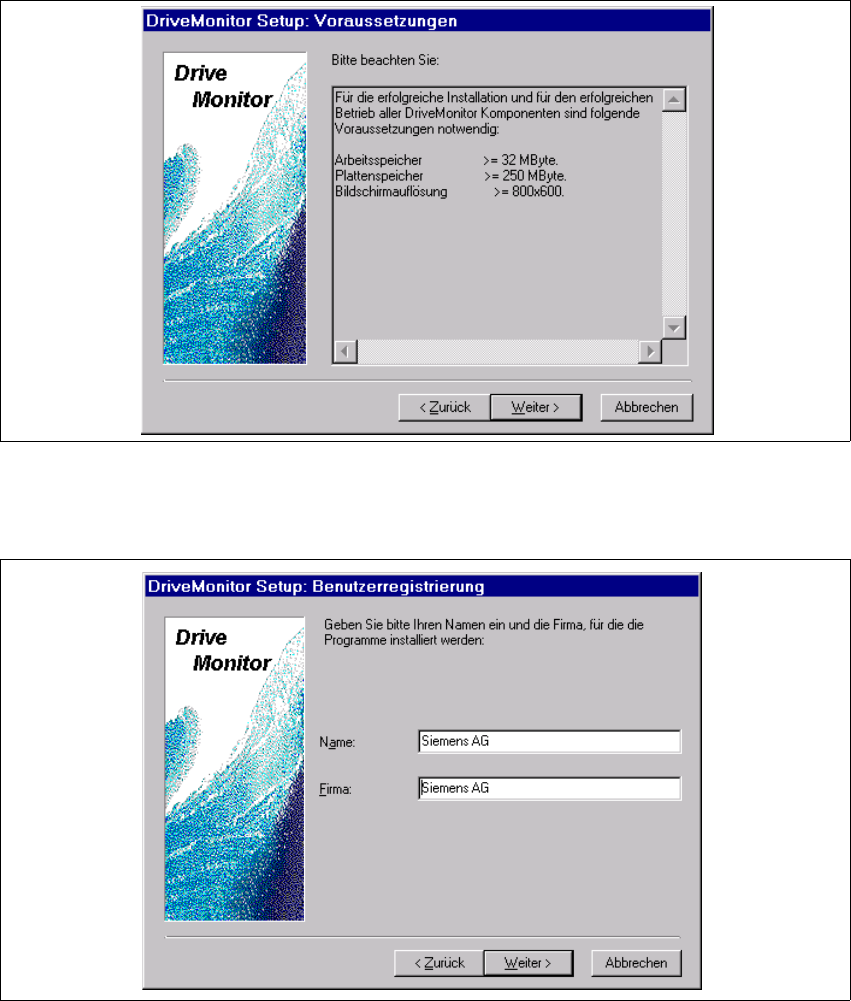

Abb. 7.2 - 6 Systemvoraussetzungen
Å Klicken Sie den Button "WEITER".
Å Benutzerregistrierung -->Klicken Sie den Button "WEITER".
