4 Hubachsen Einstellanleitung MTC 2 4.3 Endpositionen Ausgabe 12/2007 52 Å Wählen Sie " Editieren ". Å T ragen Sie einen der angezeigten Werte in das Eingabefeld ein: hier "400093" für die unterste mö…
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.3 Endpositionen
51
4.3.3 Anfahren der Endpositionen

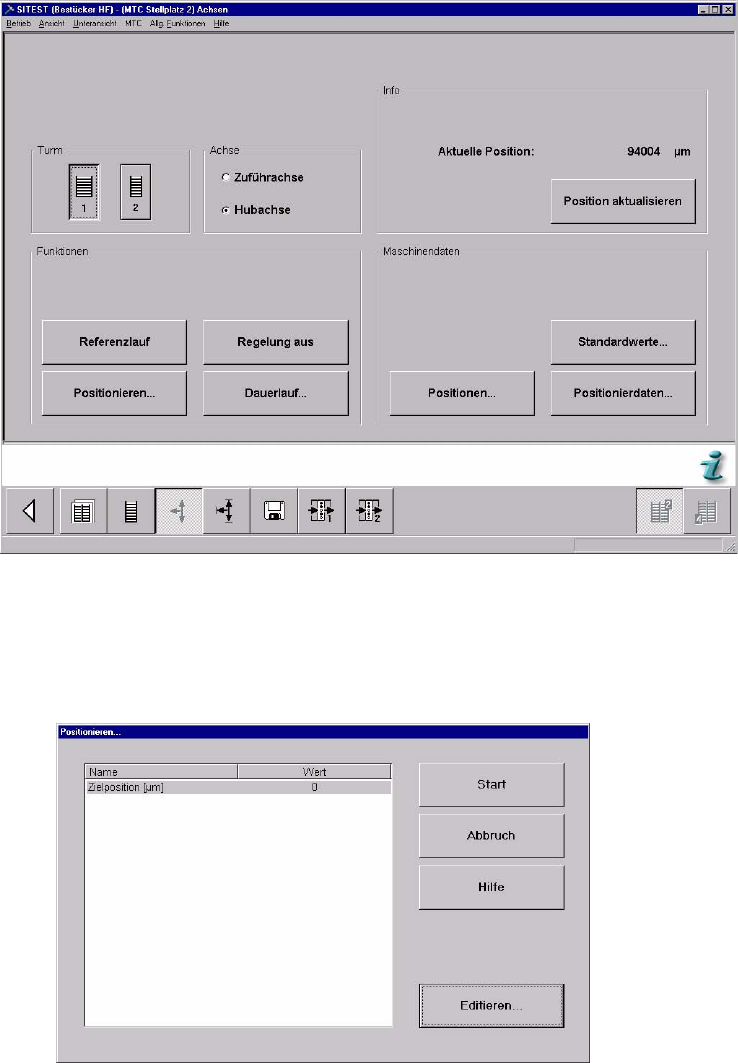

Å Wählen Sie in der unteren Menüleiste die Schaltfläche für die Achsen.
Å Wählen Sie "Turm 1" und "Hubachse".
Å Wählen Sie "Positionieren...".
4 Hubachsen Einstellanleitung MTC 2
4.3 Endpositionen Ausgabe 12/2007
52

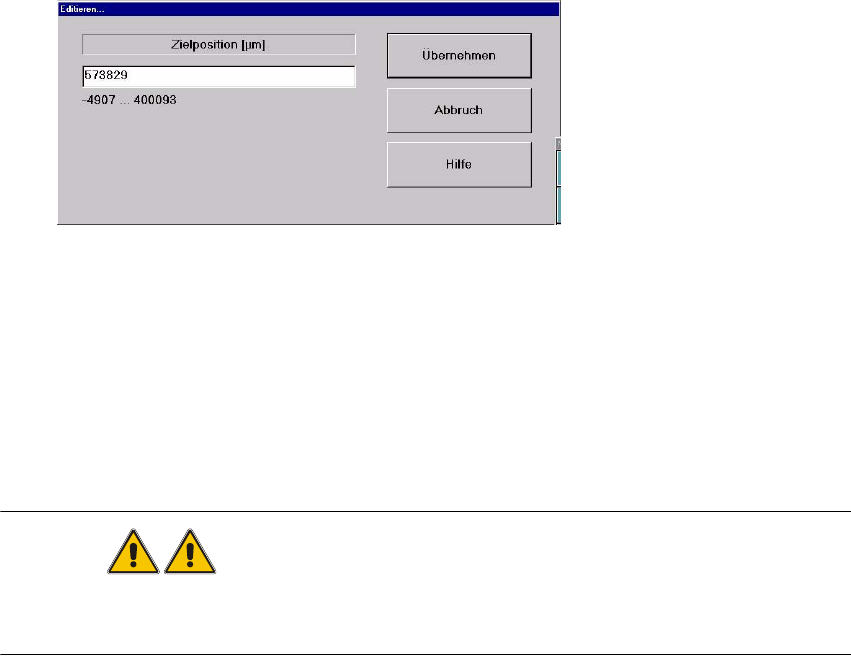

Å Wählen Sie "Editieren".
Å Tragen Sie einen der angezeigten Werte in das Eingabefeld ein: hier
"400093" für die unterste mögliche Position (max. Position) bzw.
"–490" für die oberste mögliche Position (min. Position).
Å Verlassen Sie das Fenster mit "Übernehmen".
Å Drücken Sie "Start".
Å Die Hubachse fährt in die entsprechende Endposition.
WARNUNG
In dieser Position darf der MTC 2 nicht mit dem Gabelstapler gehoben werden.
Fahren Sie den MTC 2 vor dem Transport in seine Transportposition.
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.4 Leitschienen und Anschlagleisten
53
4.4 Leitschienen und Anschlagleisten

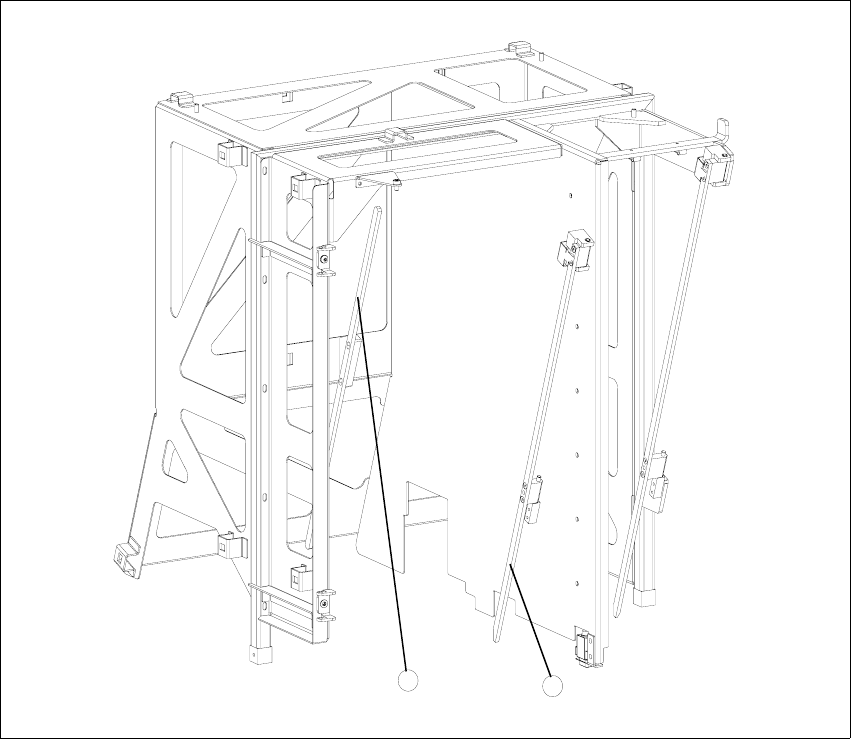

Abb. 4.4 - 1 Leitschienen und Anschlagleisten im Rahmen oben
Legende
1. Leitschiene (hier Turm 1)
2. Anschlagleiste (hier Turm 1)
4.4.1 Werkzeuge und Hilfsmittel
– 1 Satz Innensechskantschlüssel
2
1
