Einstellanleitung MTC 2 4 Hubachsen Ausgabe 12/2007 4.1 Riemenspannung 35 Å Drehen Sie dazu die beiden Einstellsch raube n bis zum Ansch lag. Lösen Sie vorh er die Kontermuttern. Å Lockern Sie die vier Klemmschrauben auf…
4 Hubachsen Einstellanleitung MTC 2
4.1 Riemenspannung Ausgabe 12/2007
34
4.1.3 Kontrolle und Einstellen der Riemenspannung

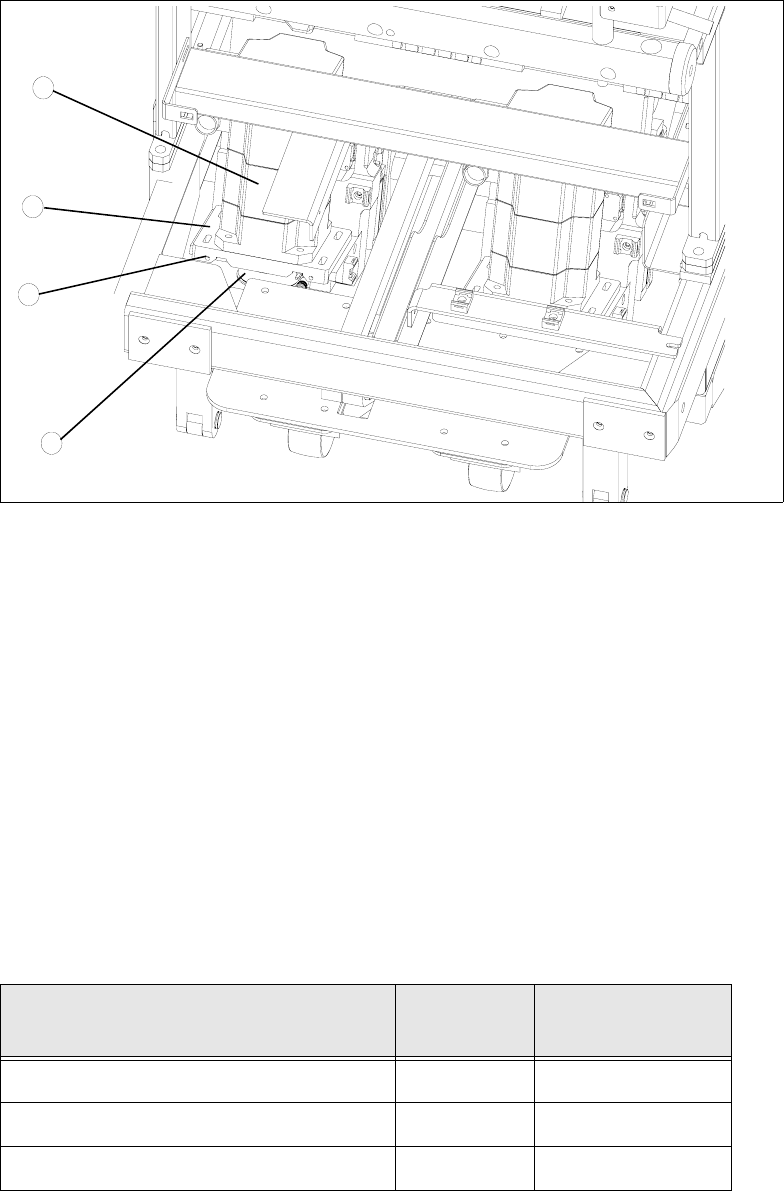

Abb. 4.1 - 2 Einstellen der Riemenspannung
Legende
1. Servomotor der Hubachse (hier Turm 2)
2. doppelter Zahnriemen (hier Turm 2)
3. Befestigungsplatte mit Klemmschrauben (hier Turm 2)
4. Einstellschrauben mit Kontermuttern (hier Turm 2)
Å Führen Sie die Vorbereitungen durch (siehe Abschnitt 4.1.2 „Vorbereitungen").
Å Messen Sie mit dem Riemenfrequenz-Messgerät folgendermaßen die Riemenspannung:
Å Suchen Sie bei der Hubachse die Bohrungen für den Messkopf des Riemenfrequenz-Messge-
rätes. Für die doppelten Zahnriemen sind jeweils zwei Bohrungen vorgesehen (siehe Abb. 4.0
- 1, Pos. 7).
Å Kleben Sie die Riemenspannmessstreifen (Mat. Nr. 00370691-0) in diesem Bereich
auf die Riemen. Versetzen Sie die Riemen in Schwingung und messen Sie die Frequenz.
Å Bei Abweichung von f Soll muss die Riemenspannung entsprechend der Tabelle eingestellt.
Funktionsstand des MTC2
Motorritzel
(Zahnrad)
Sollfrequenz der
Riemenspannung
MTC2 Funktionsstand 1
ohne Gegenlager 36 Zähne 170 Hz +/-5Hz
MTC2 Funktionsstand 1 mit Gegenlager 36 Zähne 200Hz +/-5Hz
MTC2 Funktionsstand 2 mit Gegenlager 30 Zähne 210Hz +/-5Hz
Tabelle 4.1 - 1 Riemenspannung des Zahnriemens der Hubachse
1
3
4
2
Einstellanleitung MTC 2 4 Hubachsen
Ausgabe 12/2007 4.1 Riemenspannung
35
Å Drehen Sie dazu die beiden Einstellschrauben bis zum Anschlag. Lösen Sie vorher die
Kontermuttern.
Å Lockern Sie die vier Klemmschrauben auf der Befestigungsplatte des Motors.
Å Erhöhen (im Uhrzeigersinn) bzw. erniedrigen (gegen den Uhrzeigersinn) Sie mit den beiden
Einstellschrauben die Riemenspannung, bis f Soll erreicht ist. Ziehen sie zum Messen der
Riemenspannung jeweils die Kontermuttern an.
Å Ziehen Sie die Klemmschrauben fest an und verlacken Sie diese mit rotem Schraubensi-
cherungslack.
Å Kontrollieren Sie nochmals die Riemenspannung.
Å Entfernen Sie die Riemenspannmessstreifen.
Å Docken Sie den MTC 2 an der SIPLACE-Station an (siehe Betriebsanleitung).
Å Kontrollieren Sie den Null-Offset der Hubachse (siehe Abschnitt 4.2.2 „Kontrolle des Null-Off-
set"), wenn Sie die Riemenspannung verändert haben.
4 Hubachsen Einstellanleitung MTC 2
4.2 Null-Offset, Nachfüll- und Übergabeposition Ausgabe 12/2007
36
4.2 Null-Offset, Nachfüll- und Übergabeposition
HINWEIS
Die beschriebenen Schritte zur Kontrolle und zum Einmessen der Nachfüllpositionen sind
bei Turm 1 für die Kassetten 2 - 5 und
bei Turm 2 für die Kassetten 2 - 4 durchzuführen.
Die Nachfüllposition von Kassette 1 entspricht der Null-Position (Null-Offset).
Die beschriebenen Schritte zur Kontrolle und zum Einmessen der Übergabepositionen sind
bei Turm 1 für die Kassetten 1 - 5 und
bei Turm 2 für die Kassetten 1 - 4 durchzuführen.
HINWEIS
Schließen Sie immer die Turmverriegelung und die Schutztür, bevor Sie die Hubachse verfahren.
4.2.1 Vorbereitungen
HINWEIS
Die Kontrolle und das Einmessen der Positionen muss mit allen Kassetten in den Türmen erfol-
gen. In jeder Kassette muss sich in allen Ebenen ein FMT befinden.
Å Rüsten Sie den MTC 2 komplett mit allen Kassetten auf (siehe Betriebsanleitung).
Å Rüsten Sie jede Kassette mit leeren FMTs auf.
